앞선 글에서는 펌프곡선(Pump Curve)과 시스템곡선(System Curve)이 만나는 지점에서 실제 펌프의 운전점(Operating Point)이 결정된다는 것을 알아보았습니다.
BEP와 운전점이란? 펌프곡선과 시스템곡선의 교점 쉽게 이해하기
앞선 글에서는 펌프 성능곡선(Q-H Curve)을 읽는 방법을 살펴보았습니다. 펌프 성능곡선 보는 법｜Q-H곡선부터 효율·동력·NPSH까지 쉽게 이해하기펌프를 선정할 때 가장 먼저 확인하는 조건은 보통
iwanttoknow.kr
예를 들어 펌프곡선과 시스템곡선의 교점이 유량 Q = 30㎥/h, 양정 H = 35m라면 이 지점이 현재 펌프의 운전점입니다.
그런데 실제 산업현장에서 펌프는 항상 같은 유량과 양정으로 운전하지 않습니다.
물을 적게 보내야 할 때도 있고, 더 많이 보내야 할 때도 있습니다.
또한 공정조건이나 배관조건이 변경될 수도 있습니다.
그렇다면 펌프의 운전점은 어떻게 바꿀 수 있을까요?
핵심 원리는 생각보다 간단합니다.
펌프곡선 또는 시스템곡선 중 하나가 변하면 두 곡선의 교점도 달라지고, 그 결과 운전점이 이동합니다.
대표적인 방법에는 다음과 같은 것들이 있습니다.
- 토출밸브를 조절한다.
- VFD로 펌프 회전수를 변경한다.
- 임펠러 직경을 변경한다.
- 펌프를 직렬로 연결한다.
- 펌프를 병렬로 연결한다.
이번 글에서는 각각의 방법이 펌프곡선과 시스템곡선을 어떻게 변화시키고, 결과적으로 운전점이 어디로 이동하는지 하나씩 살펴보겠습니다.
1. 운전점을 바꾸는 핵심은 펌프곡선과 시스템곡선입니다.
먼저 앞에서 배운 내용을 간단하게 다시 정리해 보겠습니다.
[펌프곡선]
펌프가 특정 유량에서 만들어낼 수 있는 양정을 나타냅니다.
일반적인 원심펌프에서는 유량이 증가할수록 양정이 감소합니다.
그래서 Q-H곡선은 보통 왼쪽 위에서 오른쪽 아래로 내려가는 형태를 나타냅니다.
[시스템곡선]
배관 시스템이 특정 유량을 흘리기 위해 요구하는 양정을 나타냅니다.
유량이 증가하면 배관 마찰손실이 증가하므로 시스템곡선은 보통 왼쪽 아래에서 오른쪽 위로 올라가는 형태를 나타냅니다.
(여기에 정수두

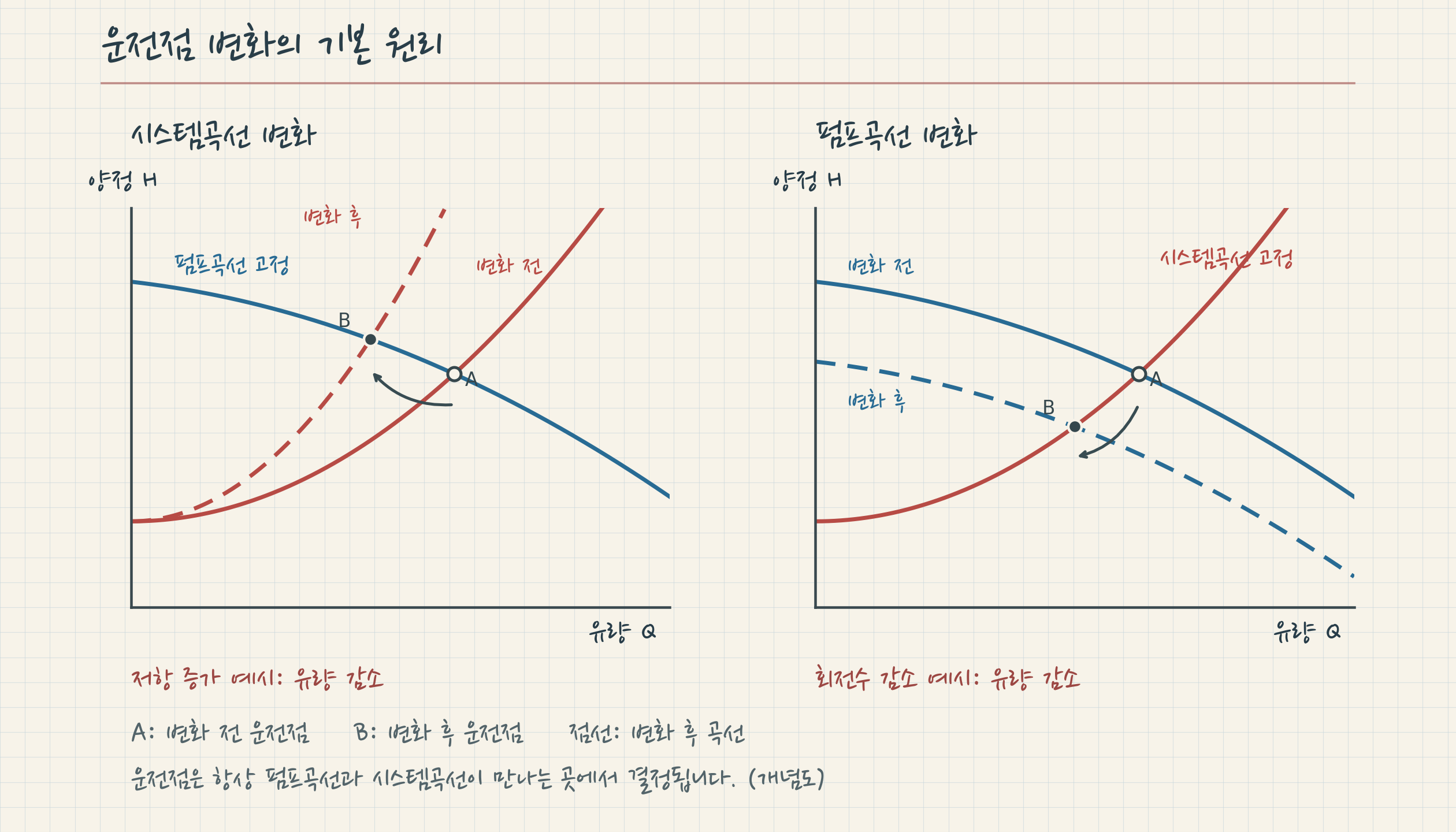

그리고 두 곡선이 만나는 곳이 실제 운전점입니다.
따라서 운전점을 바꾸는 방법은 크게 두 종류로 나눌 수 있습니다.
① 시스템곡선을 바꾸는 방법
대표적인 것이 밸브 조절입니다.
② 펌프곡선을 바꾸는 방법
대표적인 것이 VFD에 의한 회전수 변경, 임펠러 직경 변경, 직렬·병렬 운전입니다.
이 구분을 이해해 두면 이후의 내용이 훨씬 쉬워집니다.
2. 밸브를 조절하면 시스템곡선이 변합니다.
수동 밸브는 개도가 고정되어 있어 시스템곡선을 더 가파르게 만듭니다. 반면 자동 제어밸브는 설정 유량이나 압력을 유지하려고 개도가 계속 변하므로 시스템곡선에 포함하지 않고, 운전점에서 펌프곡선과 시스템곡선 사이의 간격(밸브 손실)으로 나타냅니다
따라서 아래서 이야기 하는 밸브는 수동밸브를 가정하고 말씀드리겠습니다.
(수동밸브, 자동 제어밸브의 차이까지 설명하면 논점이 흐뜨러지기에 차후에 따로 다루도록 하겠습니다)

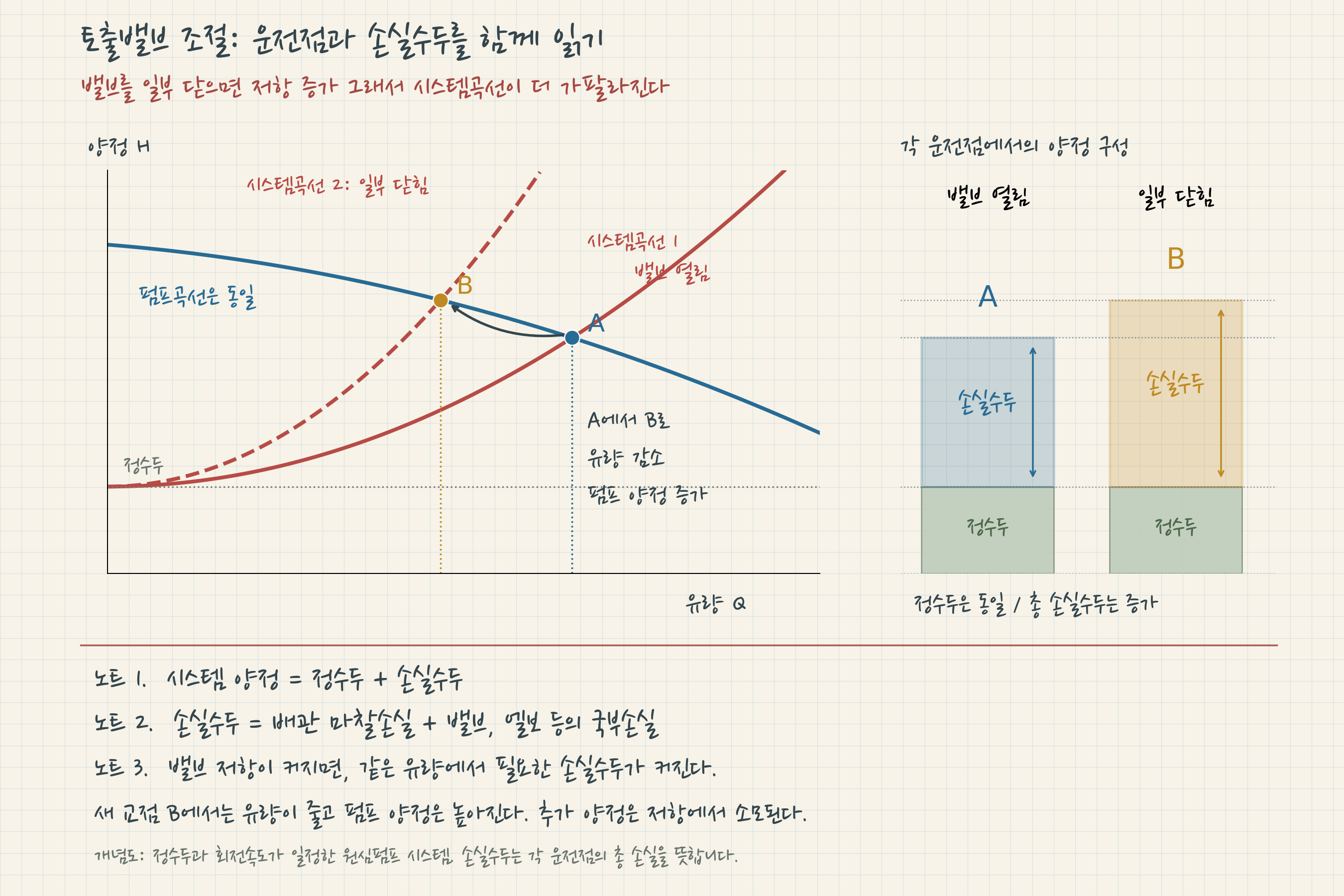

가장 먼저 살펴볼 방법은 토출밸브를 이용한 유량 조절입니다.
현장에서 가장 쉽게 볼 수 있는 방법입니다.
예를 들어 현재 펌프가 Q = 40㎥/h, H = 30m에서 운전하고 있다고 가정해 보겠습니다.
그런데 실제로는 30㎥/h만 필요합니다.
이때 토출밸브를 조금 닫으면 어떻게 될까요?
밸브를 닫으면 물이 통과할 수 있는 유로가 좁아지고 저항이 증가합니다.
즉 동일한 유량을 보내기 위해 더 많은 압력이 필요하게 됩니다.
따라서 시스템곡선이 위쪽으로 이동하게 됩니다.
중요한 점은 펌프 자체에는 아무런 변화가 없다는 것입니다.
회전수도 같고 임펠러도 같습니다.
따라서 펌프곡선은 그대로 유지됩니다.
변한 것은 시스템곡선입니다.
그 결과 새로운 시스템곡선과 기존 펌프곡선이 만나는 위치가 왼쪽으로 이동하면서
- 유량은 감소하고
- 양정은 증가하는
새로운 운전점이 만들어집니다.
예를 들면, 기존:40㎥/h / 30m vs 밸브 조절 후: 30㎥/h / 38m처럼 변할 수 있습니다.
그런데 밸브 조절에는 단점이 있습니다.
밸브를 조절하면 유량을 쉽게 줄일 수 있지만 에너지 측면에서는 비효율적일 수 있습니다.
펌프는 계속 같은 회전수로 운전하고 있는데 밸브를 일부러 막아 추가적인 압력손실을 만들어 유량을 줄이는 방식이기 때문입니다.
쉽게 비유하면 '자동차에서 가속페달을 밟은 상태로 브레이크를 이용해 속도를 조절'하는 것과 비슷합니다.
따라서 유량 변화가 크고 장시간 부분유량으로 운전하는 시스템이라면 VFD 방식이 더 유리할 수 있습니다.
3. VFD로 회전수를 변경하면 펌프곡선이 변합니다.
이번에는 시스템곡선이 아니라 펌프곡선을 변경하는 방법입니다.
대표적인 장치가 VFD(Variable Frequency Drive)입니다. 국내에서는 흔히 '인버터'라고 부릅니다.
일반적인 유도전동기의 회전속도는 공급되는 전원의 주파수와 밀접한 관계가 있습니다.
예를 들어 60Hz로 운전하던 펌프를 VFD를 이용해 50Hz, 45Hz 등으로 낮추면 모터와 펌프의 회전속도도 감소합니다.
펌프 회전수가 낮아지면
- 유량이 감소하고
- 양정이 감소하며
- 필요한 동력도 크게 감소합니다.
이를 이해할 때 사용하는 것이 펌프 상사법칙(Affinity Laws)입니다.
동일한 펌프에서 회전수만 변경한다고 하면 개념적으로 다음과 같은 관계를 가집니다.
(암기 시 "유양동 일이삼 번지"으로 외워보세요)
유량 Q ∝ 회전수 N
양정 H ∝ N²
동력 P ∝ N³
예를 들어 회전수를 기존의 80% 수준으로 낮춘다고 생각해 보겠습니다.
이론적인 상사법칙을 적용하면 대략
- 유량 → 약 80%
- 양정 → 약 64%
- 동력 → 약 51%
수준으로 변화할 수 있습니다.
(이는 펌프곡선의 대응점 기준 값이며 실제 운전점은 시스템곡선과의 새교점입니다. 또한 정수두가 있으면 유량 감소폭이 더 큽니다)
특히 동력이 회전수의 세제곱에 비례한다는 점이 중요합니다.
그래서 펌프 시스템에서 VFD를 사용하면 조건에 따라 상당한 에너지 절감 효과를 얻을 수 있습니다.

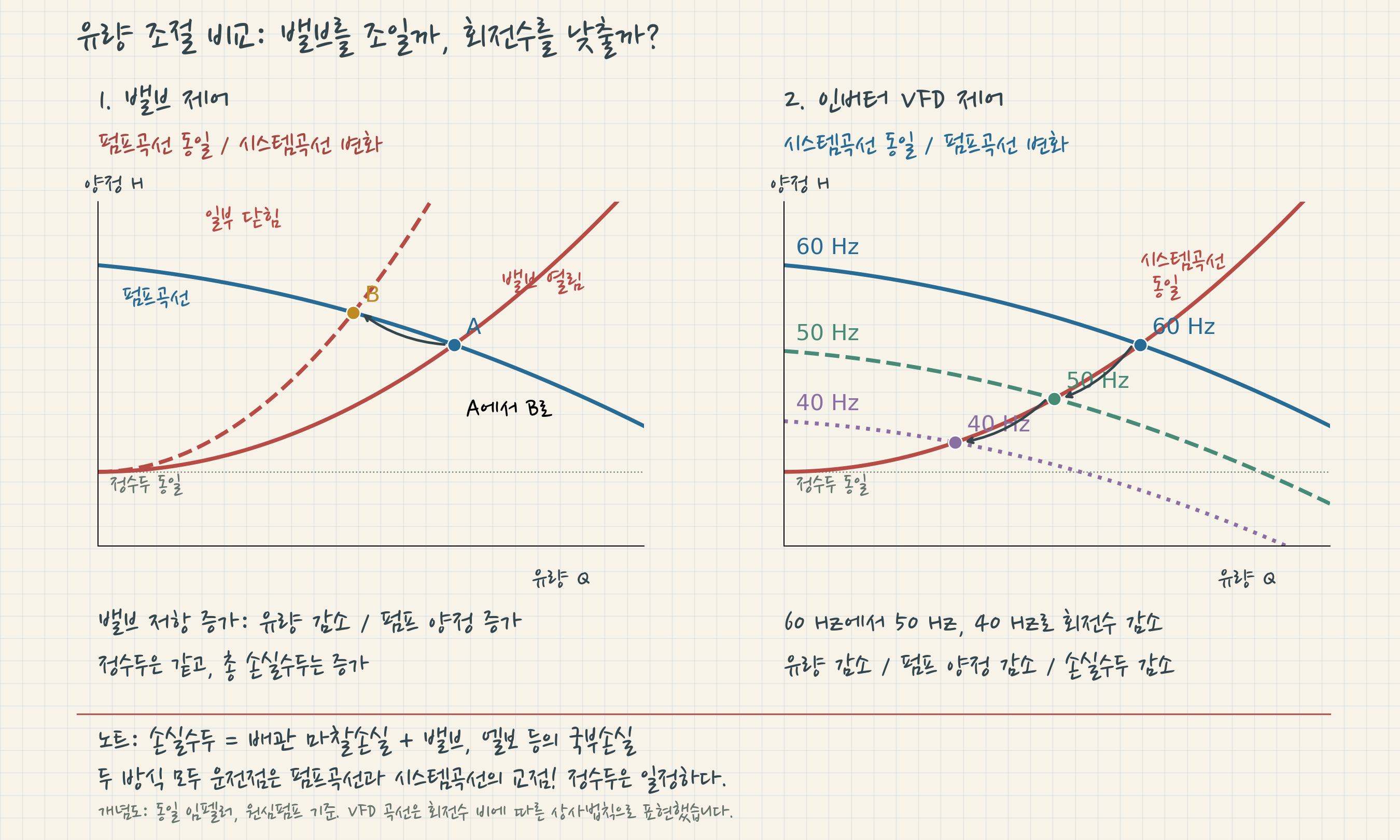

밸브와 VFD의 결정적인 차이
■ 밸브 제어: 시스템곡선을 변화시킨다.
vs
■ VFD 제어: 펌프곡선을 변화시킨다.
VFD로 회전수를 낮추면 기존 펌프곡선보다 아래·왼쪽(원점방향) 쪽에 새로운 펌프곡선이 형성됩니다.
그러면 기존 시스템곡선과 새로운 펌프곡선이 만나는 위치가 달라지고 새로운 운전점이 만들어집니다.
4. 임펠러 크기를 변경해도 펌프곡선이 변합니다.
펌프 성능을 변경하는 또 다른 방법은 임펠러 직경을 변경하는 것입니다.

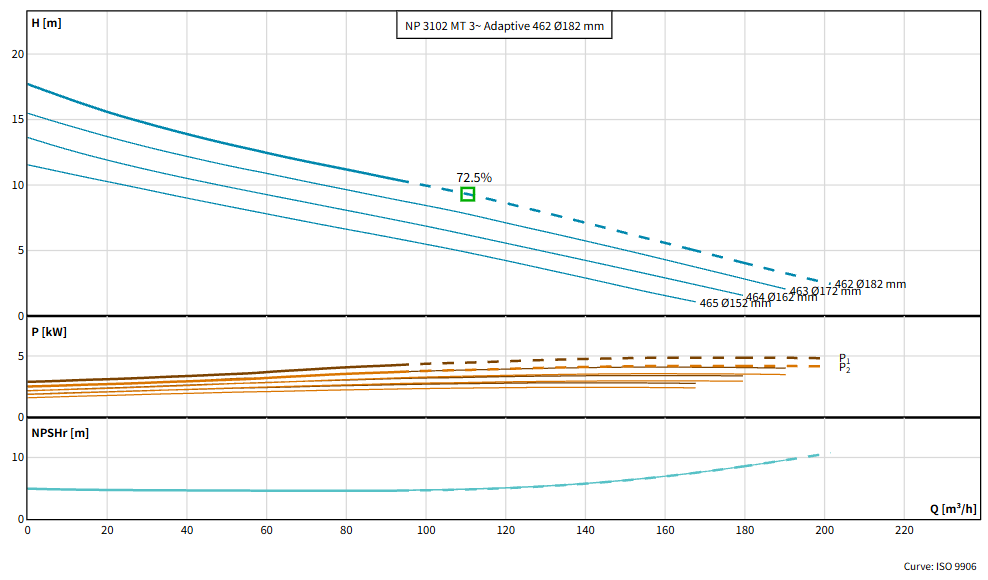

원심펌프 카탈로그를 보면 하나의 펌프 모델에 여러 개의 Q-H곡선이 표시되고 각각
- Ø182
- Ø172
- Ø162
- Ø152
처럼 임펠러 직경이 표시되어 있는 경우가 있습니다.
같은 펌프 케이싱이라도 임펠러 외경을 조정하면 펌프 성능을 변경할 수 있기 때문입니다.

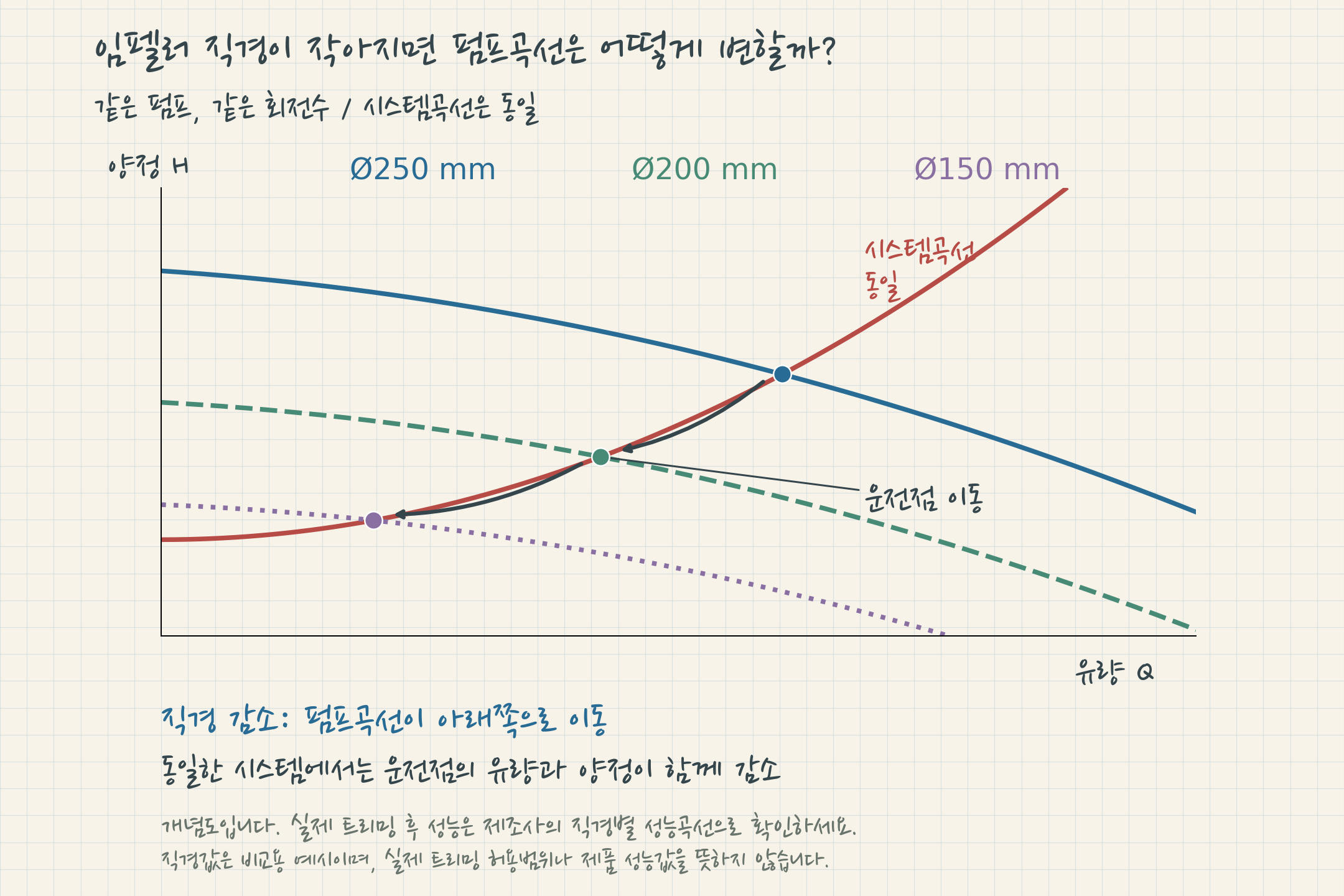

일반적으로 임펠러 직경이 작아지면
- 유량이 감소하고
- 양정이 감소하며
- 필요한 동력도 감소합니다.
따라서 필요 이상으로 큰 성능을 가진 펌프라면 임펠러를 적절하게 트리밍(임펠러 외경을 깎아서 줄이는 작업)하여 실제 요구조건에 맞출 수 있습니다.
예를 들어 현재 펌프 운전점이 목표보다 지나치게 높은 유량 영역에 있다면 임펠러 직경을 줄여 펌프곡선을 낮추는 방법을 검토할 수 있습니다.
VFD와 임펠러 트리밍의 차이
두 방법 모두 펌프곡선을 변경하지만 중요한 차이가 있습니다.
VFD : 회전수를 운전 중에도 변경
vs
임펠러 트리밍 : 임펠러를 물리적으로 가공하여 펌프 자체의 성능을 변경.
따라서 유량 요구조건이 계속 변하는 설비라면 VFD가 적합할 수 있고, 항상 일정한 조건에서 펌프가 과대 선정되어 있다면 임펠러 트리밍이 하나의 대안이 될 수 있습니다.
다만 임펠러 직경 변화에 따른 성능은 단순 계산만으로 판단하기보다는 제조사의 성능곡선과 허용 최소 임펠러 직경을 반드시 확인해야 합니다.
임펠러 직경 변화에 적용하는 상사관계는 제한된 범위에서 근사적으로 사용할 수 있으며, 실제 펌프에서는 효율과 내부 유동도 함께 달라질 수 있기 때문입니다.
(⚠️ 주의 : 임펠러 트리밍은 단순히 외경만 깎는 작업이 아닙니다. 펌프 전체의 무게중심이나 축에도 영향을 미치기고 되돌리기가 불가능하기에 매우 정밀하게 계산한 뒤 신중하게 가공해야 하는 작업입니다.)
5. 펌프를 직렬로 연결하면 양정을 높일 수 있습니다.
이번에는 한 대의 펌프가 아니라 여러 대를 사용하는 경우입니다.
먼저 직렬운전(Series Operation)입니다.
직렬운전은 첫 번째 펌프의 토출측을 두 번째 펌프의 흡입측으로 연결하는 방식입니다.

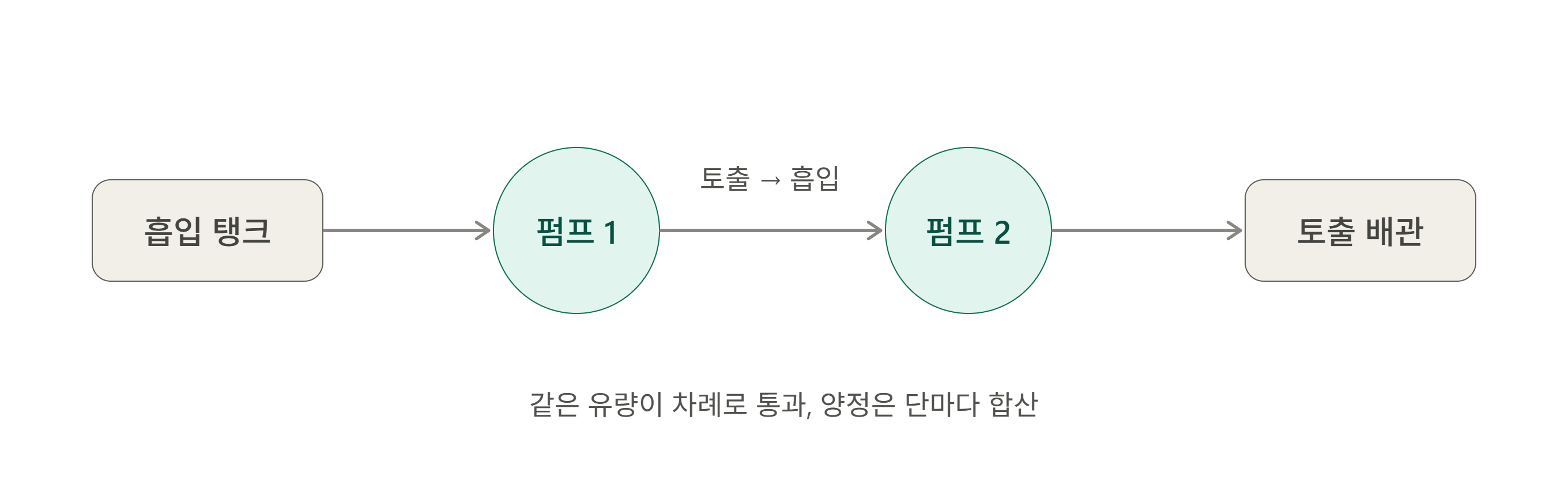

쉽게 표현하면 다음과 같은 구조입니다.
동일한 유량이 두 펌프를 차례대로 통과하면서 각 펌프가 만들어내는 양정이 더해집니다.

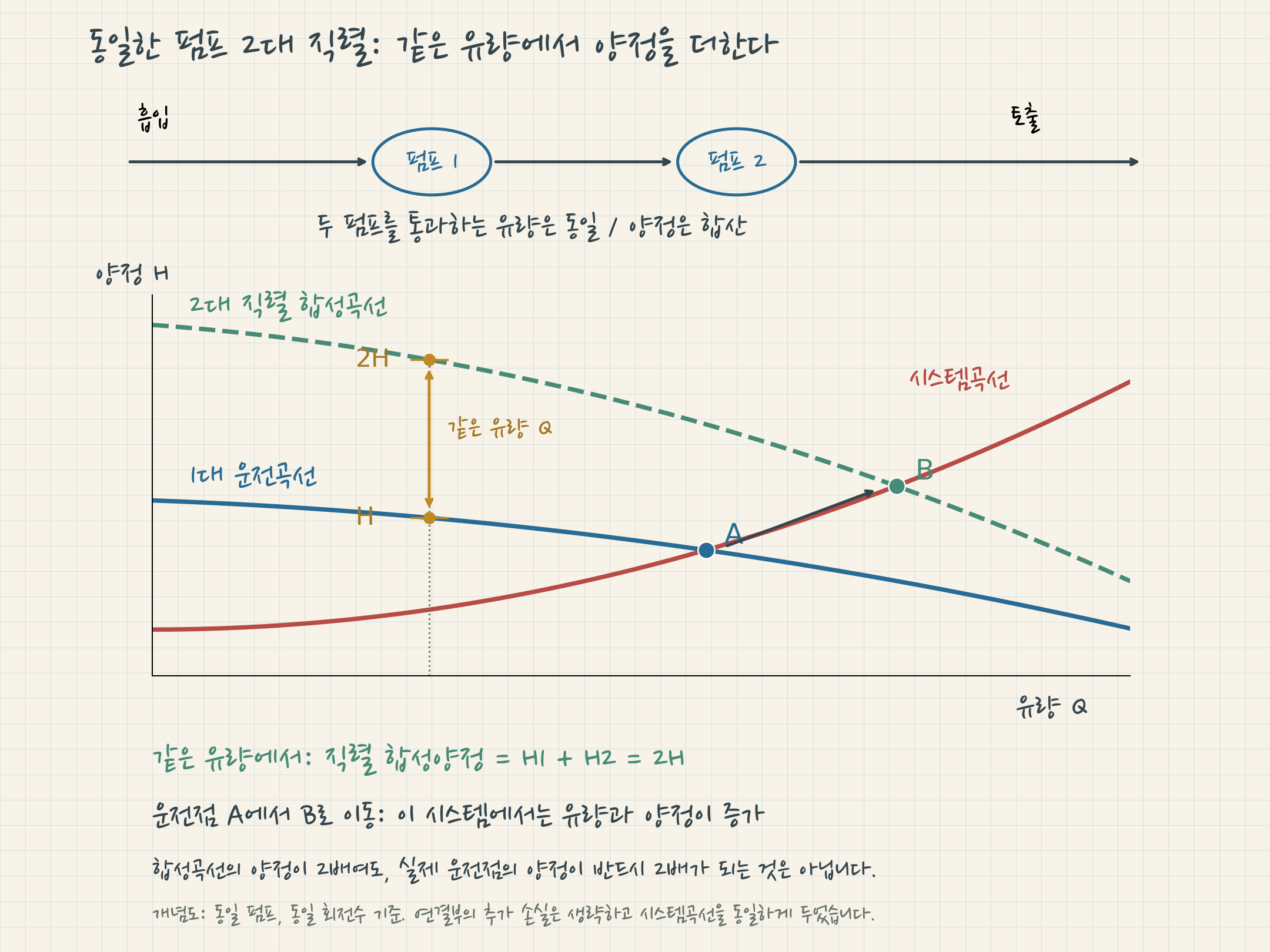

따라서 동일한 펌프 두 대를 직렬로 운전하면
이상적으로 같은 유량에서 H_total ≈ H₁ + H₂ 가 됩니다.
예를 들어 한 대의 펌프가 30㎥/h에서 30m의 양정을 발생시킨다면 두 대를 직렬로 연결했을 때 같은 30㎥/h 부근에서 이론적인 합성양정은 약 60m가 될 수 있습니다.
그렇다면 실제 운전양정도 정확히 2배일까요?
그렇지는 않습니다.
두 펌프의 양정을 더하면 새로운 직렬 합성 펌프곡선이 만들어집니다.
그리고 실제 운전점은 다시 이 합성 펌프곡선과 시스템곡선이 만나는 위치에서 결정됩니다.
따라서 실제 운전유량도 변할 수 있습니다.
즉, 직렬로 두 대를 연결하면 양정이 단순히 실제 운전점에서 정확히 2배가 된다고 생각하면 안 됩니다.
정확하게는 같은 유량에서 각 펌프의 양정을 더해 새로운 펌프곡선을 만든다라고 이해하는 것이 좋습니다.
직렬운전은 일반적으로 높은 양정이 필요한 시스템에서 활용할 수 있습니다.
6. 펌프를 병렬로 연결하면 유량을 늘릴 수 있습니다.
다음은 현장에서 많이 사용하는 병렬운전(Parallel Operation)입니다.
병렬운전은 여러 대의 펌프가 동일한 흡입배관에서 물을 받아 하나의 공통 토출배관으로 보내는 방식입니다.

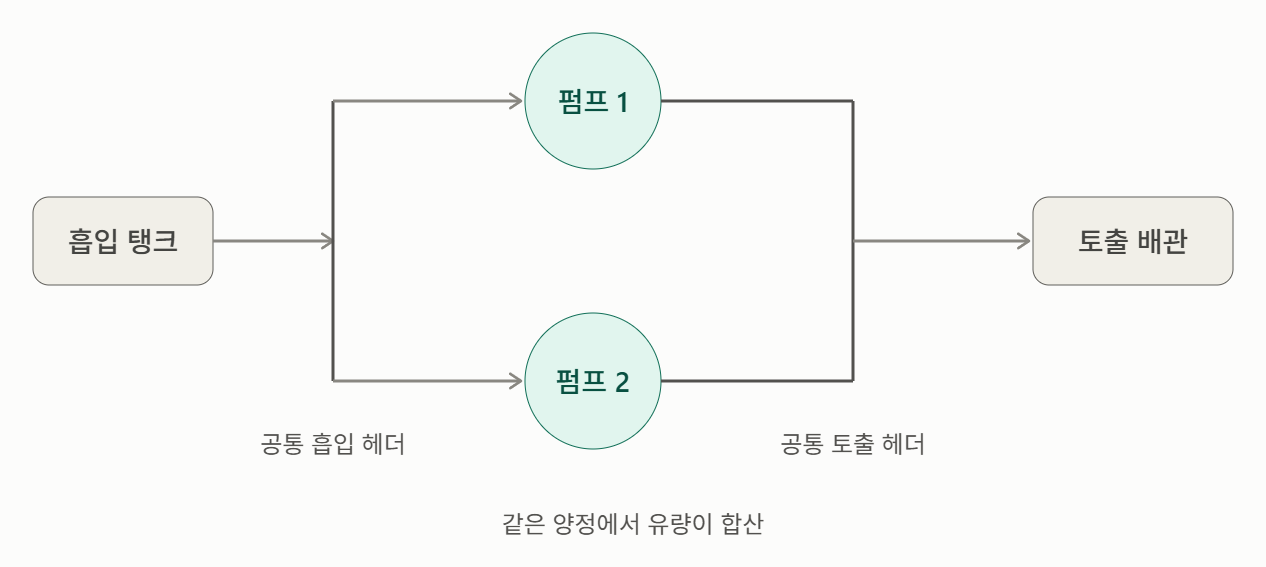

예를 들면 다음과 같은 구조입니다.

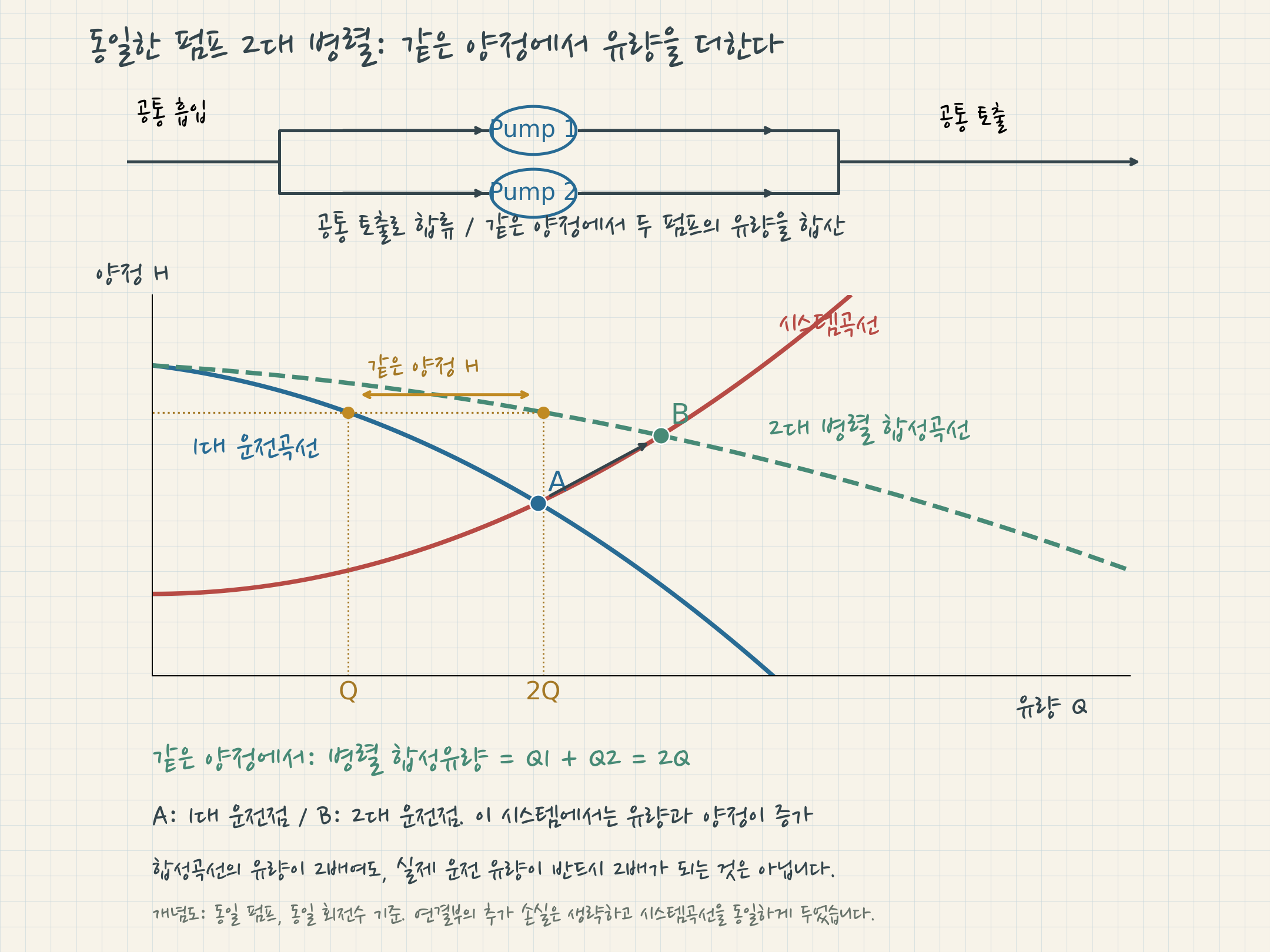

병렬운전에서는 동일한 양정에서 각 펌프의 유량을 더해 합성 펌프곡선을 만듭니다.
즉 개념적으로 Q_total ≈ Q₁ + Q₂입니다.
예를 들어 동일한 양정에서 펌프 한 대가 30㎥/h를 공급한다면 두 대의 병렬 합성곡선은 이론적으로 약 60㎥/h 지점까지 확장됩니다.
하지만 여기에서도 매우 중요한 점이 있습니다.
펌프 두 대를 병렬로 켠다고 실제 유량이 항상 정확히 2배가 되는 것은 아닙니다.
왜냐하면 유량이 증가하면 배관의 마찰손실도 증가하기 때문입니다.
유량이 증가할수록 시스템곡선이 요구하는 양정도 높아집니다.
따라서 실제 운전점은 병렬 합성 펌프곡선과 시스템곡선이 만나는 위치에서 결정됩니다.
예를 들어
한 대 운전 시 : 30㎥/h라고 하더라도 두 대 병렬운전 시: 60㎥/h가 아니라 48㎥/h 또는 52㎥/h처럼 시스템 저항에 따라 달라질 수 있습니다.
병렬운전은 언제 사용할까요?
병렬운전은 필요한 유량이 시간에 따라 크게 달라지는 곳에서 매우 유용합니다.
대표적인 예가 아파트 부스터펌프 시스템입니다.
- 사용량이 적은 시간 : 펌프 1대 운전
- 사용량 증가 : 펌프 2대 운전
- 피크시간 : 필요에 따라 추가 펌프 운전
과 같이 운전대수를 조절할 수 있습니다.
여기에 VFD까지 조합하면 운전대수와 회전수를 함께 제어하여 수요 변화에 대응할 수 있습니다.
※ 펌프의 직렬연결과 병렬연결의 차이는 물이 지나가는 경로라고 볼 수 있습니다.
- 펌프 직렬연결 : 물이 하나의 경로로 모든 펌프를 차례로 통과합니다. 같은 유량에서 양정이 합산됩니다.
- 펌프 병렬연결 : 물이 펌프별로 나뉘어 들어갔다가 토출 헤더에서 합쳐집니다. 같은 양정에서 유량이 합산됩니다.
이와 같은 원리는 전기 파트에서 다루었던 직렬연결과 병렬연결과 유사합니다.
- 전기 직렬연결 : 전류가 흐르는 길이 하나뿐입니다. 전압은 더해지지만, 중간에 회로가 끊어지면 전체 전기가 차단됩니다.
- 전기 병렬연결 : 전류가 흐르는 길이 여러 개로 나뉩니다. 전압은 일정하지만 한쪽 회로가 고장나도 다른 회로에는 계속 전기가 공급됩니다.
직류(DC)와 교류(AC) 차이는?｜직렬·병렬회로부터 50Hz·60Hz 모터 회전수까지｜펌프 공부(전기 기초
* 이 글은 비전공자인 필자가 공부를 하기 위해 정리한 내용입니다. 내용이 틀리거나 부적합 내용이 있다면 댓글로 알려주세요. 건전지는 DC인데 가정용 콘센트는 왜 AC일까요? 그리고 펌프 명판
iwanttoknow.kr
오늘의 공부 요약 및 마무리
오늘은 공부한 내용이 많았습니다. 그래서 한 눈에 보기 좋게 정리해보려고 합니다.
운전점 변화 방법을 한 번에 정리하면 다음과 같습니다.
| 방법 | 무엇이 변하는가? | 주요 효과 |
| 토출밸브 조절 | 시스템곡선 이동 | 유량 감소·조절 |
| VFD 회전수 조절 | 펌프곡선 이동 | 유량·양정·동력 조절 |
| 임펠러 직경 변경 | 펌프곡선 이동 | 펌프 기본성능 변경 |
| 펌프 직렬운전 | 새로운 합성 펌프곡선 생성 | 높은 양정 확보 |
| 펌프 병렬운전 | 새로운 합성 펌프곡선 생성 | 높은 유량 확보 |
각각의 방법을 암기할 필요가 없습니다.
모든 방법을 “펌프곡선과 시스템곡선 중 무엇이 어떻게 바뀌는가?”라는 관점에서 보면 훨씬 쉽게 이해할 수 있습니다.
① 밸브를 열었다 닫았다하면 시스템의 저항에 변화 → 시스템곡선 변화 → 운전점이 이동
② 회전수가 변화하면 펌프 곡선이 이동 → 운전점이 이동
③ 임펠러 직경의 변화하면 펌프 곡선이 이동 → 운전점이 이동
④ 펌프 직렬운전 → 같은 유량에서 양정이 합산됨 → 합성 펌프곡선 생성(상승) → 새로운 운전점 형성
⑤ 펌프 병렬운전 → 같은 양정에서 유량이 합산됨 → 합성 펌프곡선 생성(오른쪽으로 확대) → 새로운 운전점 형성
펌프의 운전점은 고정된 값이 아닙니다.
펌프곡선이나 시스템곡선이 바뀌면 두 곡선이 만나는 위치도 달라지고 새로운 운전점이 형성됩니다.
펌프 운전점은 펌프의 성능과 시스템 저항의 균형으로 결정되며,
펌프곡선 또는 시스템곡선을 변화시키면 운전점도 이동합니다.
이러한 원리를 이해하면
현장에서
“왜 밸브를 닫으면 유량이 줄어드는가?”
“왜 인버터를 사용하면 전력비를 줄일 수 있는가?”
“왜 병렬로 두 대를 돌려도 유량이 정확히 두 배가 되지 않는가?”
“왜 임펠러를 트리밍하는가?”
와 같은 질문도 하나의 원리로 이해할 수 있습니다.
그리고 여기에서 펌프 운전과 관련된 또 하나의 중요한 문제가 등장합니다.
펌프의 유량이 증가하거나 흡입조건이 나빠지면 펌프 내부의 압력이 지나치게 낮아질 수 있습니다.
그 결과 액체가 순간적으로 기화하여 기포가 만들어지고, 이 기포가 붕괴하면서 펌프를 손상시키는 현상이 발생할 수 있습니다.
바로 캐비테이션(Cavitation)입니다.
다음 글에서는「펌프 캐비테이션이란? 원인·증상·예방법 쉽게 이해하기」를 통해 캐비테이션이 왜 발생하고 펌프에 어떤 문제를 일으키는지 자세히 알아보겠습니다.
🔍 FAQ
Q. 펌프 운전점은 변경할 수 있나요?
→ 가능합니다. 토출밸브를 조절해 시스템 저항을 변경하거나 VFD로 펌프 회전수를 조절할 수 있으며, 임펠러 직경 변경이나 직렬·병렬 운전으로도 운전점을 변경할 수 있습니다.
Q. 밸브를 닫으면 펌프곡선도 변하나요?
→ 아닙니다. 동일한 회전수와 동일한 임펠러 조건이라면 펌프곡선은 기본적으로 그대로 유지됩니다. 밸브를 닫으면 배관 저항이 증가하여 시스템곡선이 변하고 새로운 운전점이 형성됩니다.
Q. VFD를 사용하면 왜 펌프 유량이 줄어드나요?
→ VFD가 모터에 공급되는 주파수를 조절하면서 펌프 회전수를 변경하기 때문입니다. 회전수가 낮아지면 펌프곡선 자체가 변화하면서 유량과 양정이 함께 감소합니다.
Q. 펌프 회전수를 20% 낮추면 전력도 20% 줄어드나요?
→ 그렇지 않습니다. 이상적인 상사법칙에서는 유량은 회전수에 비례하고, 양정은 회전수의 제곱, 동력은 회전수의 세제곱에 비례합니다. 따라서 특정 시스템에서는 회전수를 조금 낮추는 것만으로도 동력이 상당히 감소할 수 있습니다. 다만 실제 절감량은 펌프 효율, 시스템곡선, 모터와 VFD 효율 등에 따라 달라집니다.
Q. 임펠러를 작게 가공하면 어떤 변화가 생기나요?
→ 일반적으로 임펠러 외경을 줄이면 펌프가 만들어내는 유량과 양정, 요구동력이 감소합니다. 이를 임펠러 트리밍이라고 하며 과대 선정된 펌프의 성능을 실제 요구조건에 맞추는 방법 중 하나입니다. 실제 가공범위와 성능은 제조사 자료를 확인해야 합니다.
Q. 펌프 두 대를 직렬로 연결하면 양정이 정확히 두 배가 되나요?
→ 같은 유량에서 두 펌프의 양정은 합산되므로 합성 펌프곡선은 크게 높아집니다. 하지만 실제 운전점은 새로 만들어진 합성곡선과 시스템곡선의 교점에서 결정되므로 실제 운전양정과 유량이 단순히 기존 값의 정확한 두 배가 되는 것은 아닙니다.
Q. 펌프 두 대를 병렬로 운전하면 유량이 정확히 두 배가 되나요?
→ 반드시 그렇지는 않습니다. 동일한 양정에서 두 펌프의 유량을 더해 병렬 합성곡선을 만들지만 실제 유량이 증가하면 배관 마찰손실도 커집니다. 따라서 실제 운전점은 합성 펌프곡선과 시스템곡선의 교점에서 결정되며 대부분 단순히 2배로 계산할 수 없습니다.
Q. 밸브 제어와 VFD 제어 중 어느 방식이 더 효율적인가요?
→ 유량을 자주 또는 크게 변경하는 시스템에서는 일반적으로 VFD를 이용해 회전수를 조절하는 방식이 에너지 절감에 유리한 경우가 많습니다. 밸브 제어는 추가적인 저항을 만들어 유량을 줄이는 방식인 반면 VFD는 펌프가 필요한 만큼만 성능을 내도록 회전수를 낮출 수 있기 때문입니다. 다만 실제 경제성은 펌프 용량, 운전시간, 시스템의 정적양정 비율, 유량 변화 패턴 등을 함께 검토해야 합니다.
