BEP와 운전점이란? 펌프곡선과 시스템곡선의 교점 쉽게 이해하기

앞선 글에서는 펌프 성능곡선(Q-H Curve)을 읽는 방법을 살펴보았습니다.

펌프 성능곡선 보는 법｜Q-H곡선부터 효율·동력·NPSH까지 쉽게 이해하기



성능곡선을 통해 우리는 펌프가 특정 유량에서 어느 정도의 양정을 만들어낼 수 있는지 확인할 수 있습니다.



예를 들어 어떤 펌프의 성능곡선에서

• 유량 20㎥/h → 양정 45m
• 유량 30㎥/h → 양정 38m
• 유량 40㎥/h → 양정 28m

라는 값을 확인했다고 가정해 보겠습니다.



그렇다면 이 펌프를 실제 배관에 설치했을 때 유량은 몇 ㎥/h가 될까요?



30㎥/h일까요? 40㎥/h일까요?



펌프가 스스로 유량을 결정하는 것은 아닙니다.



실제 운전유량과 양정은 펌프의 성능과 배관 시스템의 저항이 서로 균형을 이루는 지점에서 결정됩니다.



바로 이것이 운전점(Operating Point)입니다.



그리고 펌프를 효율적으로 사용하기 위해 함께 알아야 하는 개념이 BEP(Best Efficiency Point, 최고효율점)입니다.



이번 글에서는 펌프곡선 → 시스템곡선 → 운전점 → BEP순서로 하나씩 알아보겠습니다.

---

1. 펌프 운전점이란 무엇일까요?

펌프의 운전점(Operating Point)이란 실제 시스템에서 펌프가 운전하고 있는 유량(Q)과 양정(H)의 조합을 의미합니다.



예를 들어 현재 펌프가

• 유량: 30㎥/h
• 양정: 35m

조건으로 운전하고 있다면 Q = 30㎥/h, H = 35m 지점이 해당 펌프의 실제 운전점입니다.



여기서 중요한 사실이 하나 있습니다.



펌프의 실제 운전점은 펌프만 보고 결정할 수 없습니다.



펌프가 아무리 40㎥/h의 유량을 만들어낼 능력이 있다고 하더라도 연결된 배관에서 그 유량을 흘리기 위해 매우 높은 압력이 필요하다면 실제로 40㎥/h가 흐르지 않을 수 있습니다.



반대로 배관 저항이 매우 작다면 예상보다 많은 유량이 흐를 수도 있습니다.



따라서 펌프의 실제 운전상태를 이해하려면 두 가지 곡선을 함께 봐야 합니다.



바로 펌프곡선(Pump Curve)과 시스템곡선(System Curve)입니다.

---

2. 펌프곡선은 펌프가 만들어낼 수 있는 양정을 나타냅니다.

앞선 글에서 살펴본 Q-H 성능곡선이 바로 대표적인 펌프곡선입니다.



가로축은 유량 Q, 세로축은 양정 H입니다.



일반적인 원심펌프에서는 유량이 증가할수록 펌프가 만들어낼 수 있는 양정이 감소하는 형태를 나타냅니다.



예를 들어 다음과 같습니다.



유량 Q	펌프 양정 H
0㎥/h	52m
10㎥/h	49m
20㎥/h	44m
30㎥/h	37m
40㎥/h	27m



이를 그래프로 연결하면 왼쪽 위에서 오른쪽 아래로 내려가는 곡선이 만들어집니다.



쉽게 표현하면 펌프곡선은 “이 유량에서 우리 펌프는 이 정도 양정을 만들어낼 수 있습니다.”라고 펌프가 말하는 것과 같습니다.



하지만 이것만으로 실제 유량을 알 수는 없습니다.



반대편에는 배관 시스템이 요구하는 조건이 있기 때문입니다.



원심펌프에서 유량이 증가할수록 양정이 감소하는 기본 펌프 Q-H 성능곡선

---

3. 시스템곡선은 배관이 요구하는 양정을 나타냅니다.

펌프에 연결된 배관 시스템도 하나의 특성을 가지고 있습니다.



특정 유량의 물을 목적지까지 보내려면 높이 차와 압력 차를 극복하고, 흐르는 동안 발생하는 에너지 손실도 보충해야 합니다.



이때 유량에 따라 시스템이 요구하는 양정을 그래프로 나타낸 것이 시스템곡선(System Curve)입니다.



쉽게 표현하면 배관 시스템이 “이 정도의 물을 보내려면 이 정도의 양정이 필요합니다.” 라고 말하는 것과 같습니다.



일반적인 급수 시스템에서 흡입측과 토출측 기준점의 속도수두 차이를 무시할 수 있다면, 다음과 같이 이해할 수 있습니다.



시스템 요구양정 ≒ 정수두 + 총 손실수두



① 정수두(Static Head)

정수두는 시스템의 두 기준점 사이 높이 차와 압력 차에 따른 수두 성분입니다.



예를 들어 대기에 개방된 낮은 수조에서 높은 수조로 물을 보내고, 두 수면의 높이 차가 15m라면 정수두는 15m입니다.



토출측 수조가 가압되어 있다면 높이 차뿐 아니라 두 수조의 압력 차에 해당하는 수두도 포함해야 합니다.



수면 높이와 압력 조건이 일정하다면 정수두는 유량이 변해도 일정합니다. 따라서 그래프에서는 수평선으로 표현할 수 있습니다.



② 총 손실수두

물이 배관을 흐르면 여러 곳에서 에너지가 손실됩니다. 이 손실을 수두로 표현한 것이 손실수두입니다.



발생 원인에 따라 다음과 같이 구분합니다.

• 마찰손실수두: 배관 벽과의 마찰로 발생하는 손실
• 국부손실수두: 엘보, 티, 밸브, 체크밸브 등에서 발생하는 손실

따라서 두 손실을 합쳐 다음과 같이 표현합니다.



총 손실수두 = 마찰손실수두 + 국부손실수두



배관 구성과 밸브 개도가 같은 상태에서는 유량이 증가할수록 총 손실수두도 증가합니다.



일반적인 난류 배관 시스템에서 손실계수의 변화가 작다면, 개념적으로 다음 관계로 이해할 수 있습니다.



H_loss ∝ Q²  (총 손실수두 ∝ 유량²)



즉, 같은 조건에서 유량이 2배가 되면 총 손실수두는 대략 4배가 될 수 있습니다. 다만 실제 값은 배관 상태와 유동 조건에 따라 달라집니다.



따라서 일반적인 시스템곡선은 유량 0에서 정수두를 출발점으로 하여, 유량이 증가할수록 오른쪽 위로 올라가는 형태가 됩니다.

정수두와 배관 총 손실수두가 합쳐져 펌프 시스템곡선이 만들어지는 원리를 설명하는 그림

---

4. 펌프곡선과 시스템곡선의 교점이 실제 운전점입니다.

이제 두 곡선을 하나의 그래프에 그려보겠습니다.



펌프곡선은 오른쪽으로 갈수록 내려갑니다.



반대로 시스템곡선은 오른쪽으로 갈수록 올라갑니다.



따라서 어느 지점에서는 두 곡선이 만나게 됩니다.



그 지점이 바로 운전점(Operating Point)입니다.



예를 들어 다음과 같은 조건이라고 가정해 보겠습니다.

유량	펌프가 만들 수 있는 양정	시스템이 요구하는 양정
20㎥/h	45m	25m
30㎥/h	38m	38m
40㎥/h	28m	50m



30㎥/h에서 펌프 양정 = 38m 시스템 요구양정 = 38m로 두 값이 같아집니다.



따라서 실제 운전점은 Q = 30㎥/h / H = 38m가 됩니다.



왜 이 지점에서 운전하게 되는지 생각해 보면 이해하기 쉽습니다.



20㎥/h에서는 펌프가 45m를 만들 수 있는데 시스템은 25m만 필요합니다.



펌프가 만들어낼 수 있는 에너지가 더 크기 때문에 유량은 더 증가하려는 방향으로 움직입니다.



반대로 40㎥/h에서는 시스템이 50m를 요구하지만 펌프는 28m밖에 만들 수 없습니다.



펌프가 요구양정을 충족할 수 없기 때문에 그 유량을 유지할 수 없습니다.



결국 펌프가 만들어낼 수 있는 양정과 시스템이 요구하는 양정이 같아지는 지점에서 균형을 이루게 됩니다.



이것이 실제 운전점입니다.

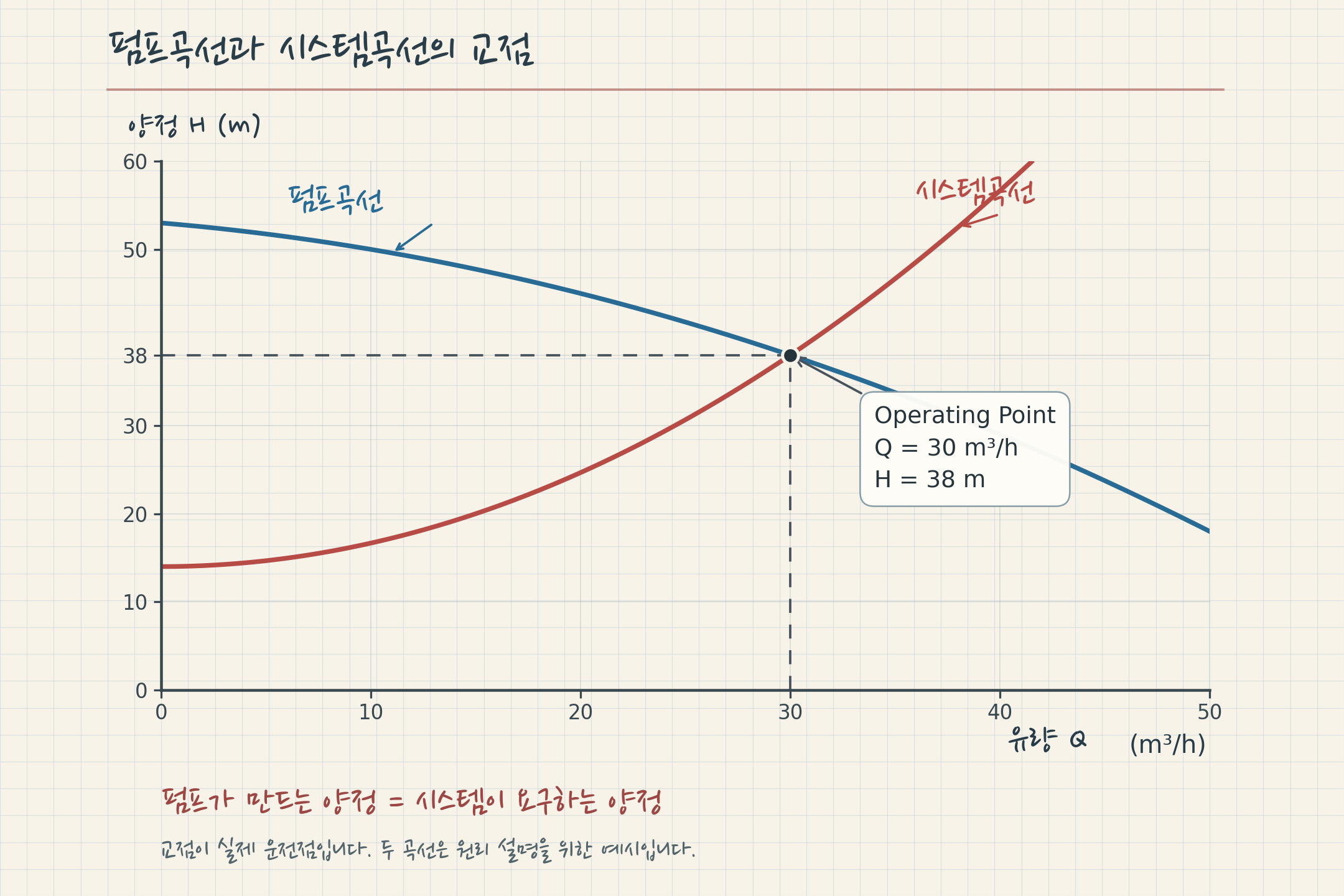

펌프곡선과 시스템곡선이 만나 실제 펌프 운전점이 결정되는 원리를 설명하는 그림

---

5. 설계점과 실제 운전점은 같지 않을 수도 있습니다.

여기서 초보자가 꼭 알아야 할 개념이 하나 더 있습니다.



바로 설계점(Duty Point)과 실제 운전점(Operating Point)의 차이입니다.



예를 들어 설계자가 펌프를 선정할 때

요구 유량 : 30㎥/h

전양정 : 35m



라는 조건을 계산했다고 가정해 보겠습니다.



이것은 펌프를 선정하기 위한 설계조건입니다.



하지만 실제 현장의 배관은 계산과 완전히 같지 않을 수 있습니다.



예를 들어

• 실제 배관 길이가 달라지거나
• 배관 직경이 변경되거나
• 엘보가 추가되거나
• 밸브 개도가 달라지거나
• 배관 내부 상태가 변하거나

하면 실제 시스템 저항도 달라집니다.



그러면 실제 시스템곡선이 설계 당시 예상했던 것과 달라지고, 실제 운전점 역시 설계점과 달라질 수 있습니다.

따라서

설계점 = 펌프를 선정할 때 목표로 하는 조건
운전점 = 실제 펌프와 시스템이 만나 형성되는 조건

이라고 구분해서 이해하면 좋습니다.



현장에서 압력계와 유량계를 측정했을 때 카탈로그에서 예상한 값과 약간 다른 이유도 이러한 시스템 조건의 차이에서 찾을 수 있습니다.

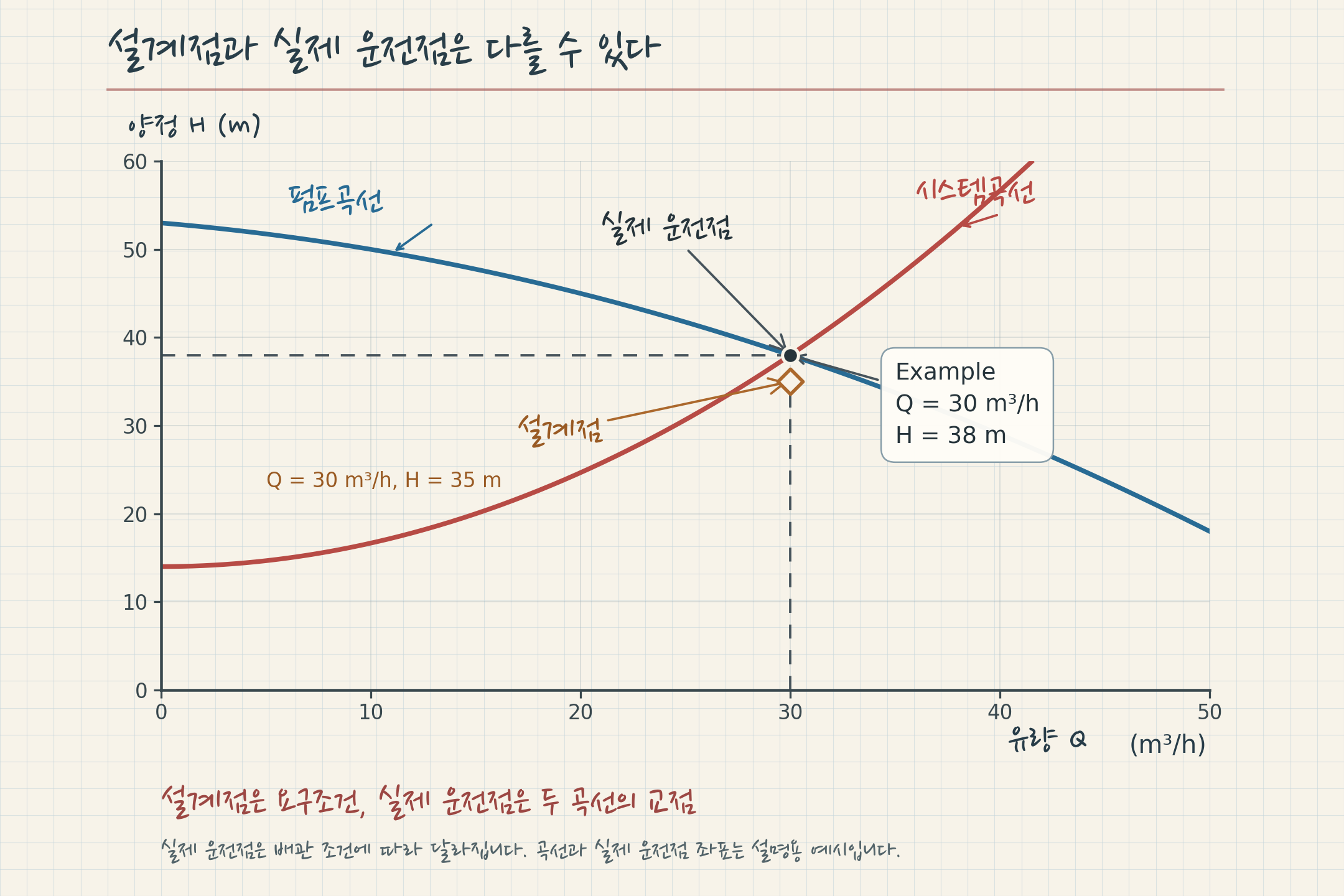

펌프 설계점과 실제 배관 조건에 따라 형성되는 운전점의 차이를 설명하는 성능곡선 그림

---

6. BEP란 무엇이며 운전점과 어떻게 다를까요?

이제 BEP를 살펴보겠습니다.



BEP는 Best Efficiency Point의 약자로 우리말로 최고효율점이라고 합니다.



펌프는 모든 유량에서 같은 효율을 내는 것이 아닙니다.



일반적으로 특정 유량 영역에서 효율이 가장 높아지는데, 그중 최고 효율을 나타내는 지점을 BEP라고 합니다.



예를 들어 어떤 펌프의 성능이 BEP 유량: 32㎥/h, BEP 양정: 36m, 최고효율: 80%라고 가정해 보겠습니다.



이것은 약 32㎥/h 부근에서 펌프가 입력받은 에너지를 가장 효율적으로 유체에 전달한다는 의미입니다.



여기서 매우 중요한 것이 있습니다.



BEP와 운전점은 같은 개념이 아닙니다.



BEP는 펌프 자체의 특성으로 정해지는 최고효율점입니다.

반면 운전점은 펌프곡선과 실제 시스템곡선이 만나 결정되는 지점입니다.



따라서 실제 운전점이 BEP와 정확히 일치할 수도 있지만, 왼쪽이나 오른쪽에 위치할 수도 있습니다.



쉽게 표현하면, BEP = 펌프가 가장 좋아하는 운전 위치 vs 운전점 = 실제 현장에서 펌프가 운전하고 있는 위치라고 생각하면 이해하기 쉽습니다.

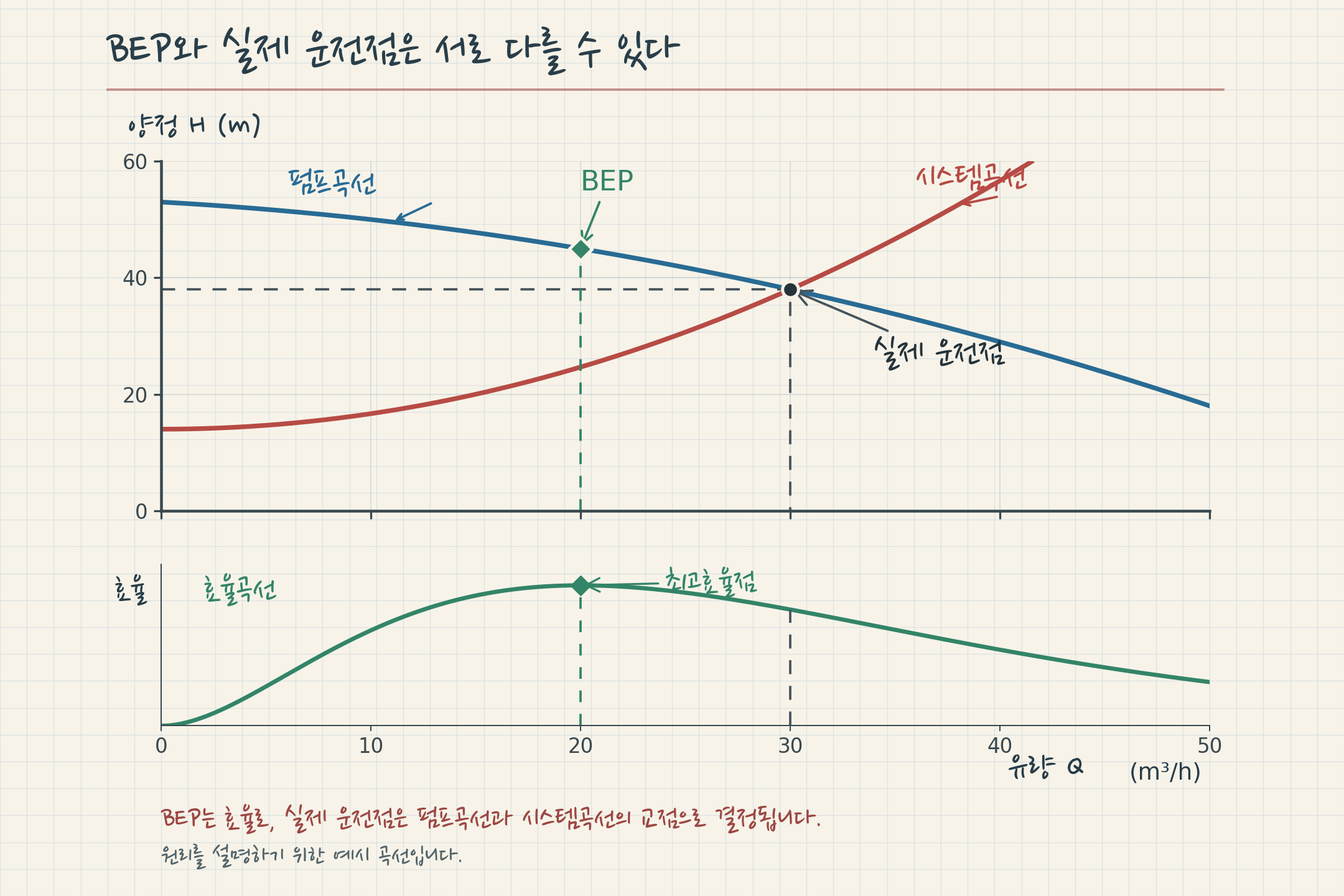

펌프 최고효율점 BEP와 펌프곡선 시스템곡선의 교점으로 결정되는 실제 운전점 차이 설명 그림

---

7. 왜 운전점은 BEP 근처에 있는 것이 좋을까?

펌프는 BEP 한 점에서만 운전할 수 있는 장비는 아닙니다.



실제 현장에서는 사용량이 달라질 수 있기 때문에 펌프의 운전점도 어느 정도 범위 안에서 움직일 수 있습니다.



따라서 중요한 것은 BEP에 정확히 일치시키는 것보다 제조사가 제시한 권장 운전범위 안에서 가능한 한 BEP 근처에서 운전하는 것입니다.



BEP에서 지나치게 멀어진 상태로 운전하면 펌프 내부의 유동이 설계조건과 달라질 수 있습니다.



그 결과 펌프 종류와 운전조건에 따라

• 효율 저하
• 불필요한 전력 소비
• 진동 증가
• 소음 증가
• 내부 재순환
• 축에 작용하는 힘 증가
• 베어링 부담 증가
• 메커니컬 씰 수명 저하
• 펌프 수명 저하

등의 문제가 나타날 가능성이 커집니다.



따라서 펌프 성능곡선을 볼 때 단순히 “요구 유량과 양정을 만족하는가?”만 확인해서는 안 됩니다.



그 운전점이 BEP와 어느 정도 가까운지 그리고 제조사가 허용하는 권장 운전범위에 포함되는지까지 함께 확인하는 것이 중요합니다.

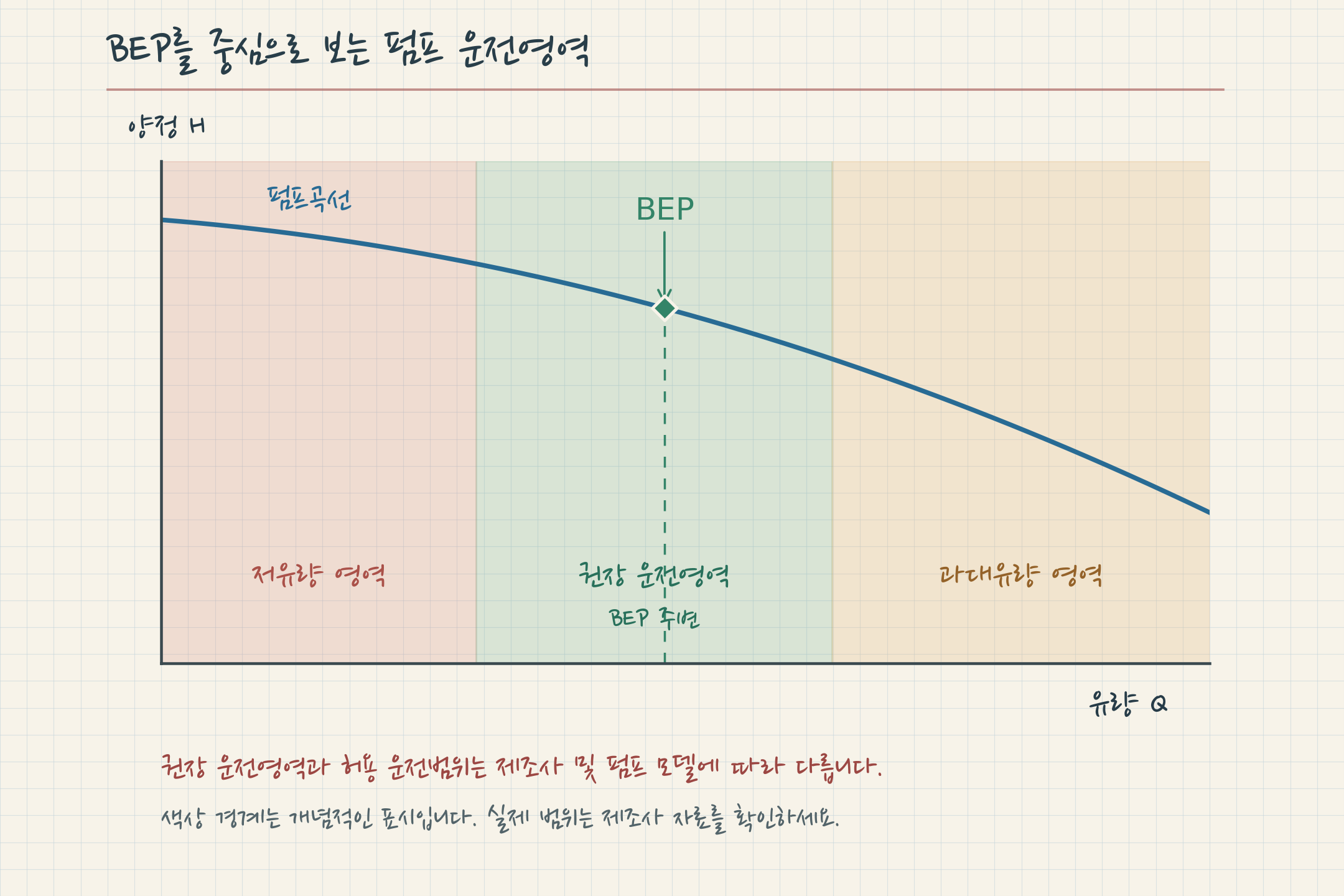

펌프 BEP를 중심으로 저유량 영역 권장 운전영역 과대유량 영역을 비교한 그림

---

오늘의 공부 요약정리

이번 글에서 가장 중요한 내용은 다음 세 가지입니다.



첫째, 펌프곡선은 특정 유량에서 펌프가 만들어낼 수 있는 양정을 나타냅니다.



둘째, 시스템곡선은 특정 유량을 흘리기 위해 실제 배관 시스템이 요구하는 양정을 나타냅니다.



셋째, 펌프곡선과 시스템곡선이 만나는 교점이 실제 운전점입니다.



그리고 펌프에는 가장 높은 효율을 나타내는 BEP(최고효율점)가 존재합니다.



BEP와 실제 운전점은 서로 다른 개념이지만 펌프를 효율적이고 안정적으로 사용하려면 실제 운전점이 BEP 근처의 적절한 운전범위에 위치하도록 선정하는 것이 중요합니다.



여기까지 이해하면 다음과 같은 질문이 자연스럽게 생깁니다.



“그렇다면 실제 운전점을 다른 위치로 이동시킬 수 있을까요?”



가능합니다.



배관의 밸브를 조절하면 시스템곡선이 달라지고, 펌프 회전수를 바꾸면 펌프곡선이 달라집니다.



또한 임펠러 직경을 변경하거나 여러 대의 펌프를 직렬·병렬로 운전해도 전체 펌프 특성이 달라집니다.



다음 글에서는「펌프 운전점은 어떻게 변할까요? 밸브·VFD·임펠러·직렬·병렬 운전 이해하기」를 통해 실제 현장에서 펌프의 운전점을 변경하는 대표적인 방법들을 하나씩 살펴보겠습니다.

https://iwanttoknow.kr/64

펌프 운전점은 어떻게 변할까요? 밸브·VFD·임펠러·직렬·병렬 운전 이해하기



---

🔍 FAQ

Q. 펌프 운전점이란 무엇인가요?

→ 실제 배관 시스템에서 펌프가 운전하는 유량과 양정을 의미합니다. 일반적으로 펌프곡선과 시스템곡선이 만나는 교점으로 결정됩니다.



Q. 펌프곡선과 시스템곡선의 차이는 무엇인가요?

→ 펌프곡선은 펌프가 특정 유량에서 만들어낼 수 있는 양정을 나타내고, 시스템곡선은 배관이 해당 유량을 흘리기 위해 요구하는 양정을 나타냅니다.



Q. 시스템곡선은 왜 유량이 증가할수록 올라가나요?

→ 유량이 증가하면 배관 내부 유속이 증가하고 마찰손실도 커지기 때문입니다. 따라서 더 많은 유량을 보내기 위해서는 더 높은 양정이 필요합니다.



Q. 설계점과 운전점은 같은 것인가요?

→ 반드시 같지는 않습니다. 설계점은 펌프를 선정할 때 목표로 정한 유량과 양정이고, 실제 운전점은 설치된 펌프와 실제 배관 시스템의 특성에 의해 결정됩니다.



Q. BEP란 무엇인가요?

→ BEP는 Best Efficiency Point의 약자로 펌프 효율이 가장 높은 최고효율점을 의미합니다.



Q. BEP와 운전점은 같은 것인가요?

→ 아닙니다. BEP는 펌프 자체의 최고효율점이고 운전점은 펌프곡선과 시스템곡선의 교점입니다. 실제 운전점은 BEP보다 왼쪽이나 오른쪽에 위치할 수도 있습니다.



Q. 펌프는 반드시 BEP에서 운전해야 하나요?

→ 반드시 BEP 한 점에서만 운전해야 하는 것은 아닙니다. 실제로는 수요가 변하기 때문에 어느 정도 범위에서 운전합니다. 다만 제조사가 제시하는 권장 운전범위 안에서 가능한 한 BEP 근처에서 운전하는 것이 효율과 안정성 측면에서 유리합니다.



Q.BEP의 효율이 100%일 수도 있나요?

→ 일반적인 실제 펌프에서 BEP 효율이 100%가 되는 것은 불가능합니다. 펌프에 입력된 에너지 중 일부는 항상 손실이 됩니다.

대표적으로 다음과 같은 손실이 발생합니다.

ㄱ. 임펠러와 유체 사이에서 발생하는 유압손실 /  ㄴ. 펌프 내부의 누설손실 / ㄷ. 베어링과 씰 등에서 발생하는 기계적 손실 /

ㄹ. 유체의 마찰과 난류에 의한 손실

따라서 실제 펌프의 효율은 항상 100%보다 낮습니다.

즉 BEP의 ‘Best’는 100%라는 뜻이 아니라, 그 펌프에서 가장 효율이 좋은 지점이라는 의미입니다.
