펌프를 선정할 때 가장 먼저 확인하는 두 가지가 있습니다.
바로 유량(Flow Rate)과 양정(Head)입니다.
예를 들어, “시간당 20㎥의 물을 30m 양정으로 보내야 합니다.” 라는 조건이 있다면
펌프를 선정하는 엔지니어는 이 20㎥/h와 30m를 기준으로 펌프의 성능곡선을 확인합니다.
그런데 펌프를 처음 공부하면 여기서 의문이 생깁니다.
양정 30m라는 것은 물을 실제로 30m 높이까지 올린다는 뜻일까요?
반드시 그렇지는 않습니다.
펌프에서 말하는 양정은 단순한 높이가 아니라 펌프가 유체에 공급해야 하는 에너지의 크기를 물기둥의 높이로 표현한 값입니다.
따라서 실제 현장에서 펌프를 선정하려면 단순한 건물 높이뿐 아니라 배관의 마찰, 밸브와 엘보의 저항, 필요한 토출압력 등까지 함께 계산해야 합니다.
이번 글에서는 펌프를 처음 공부하는 분도 이해할 수 있도록 펌프 양정의 의미부터 전양정(TDH) 계산방법까지 하나씩 살펴보겠습니다.

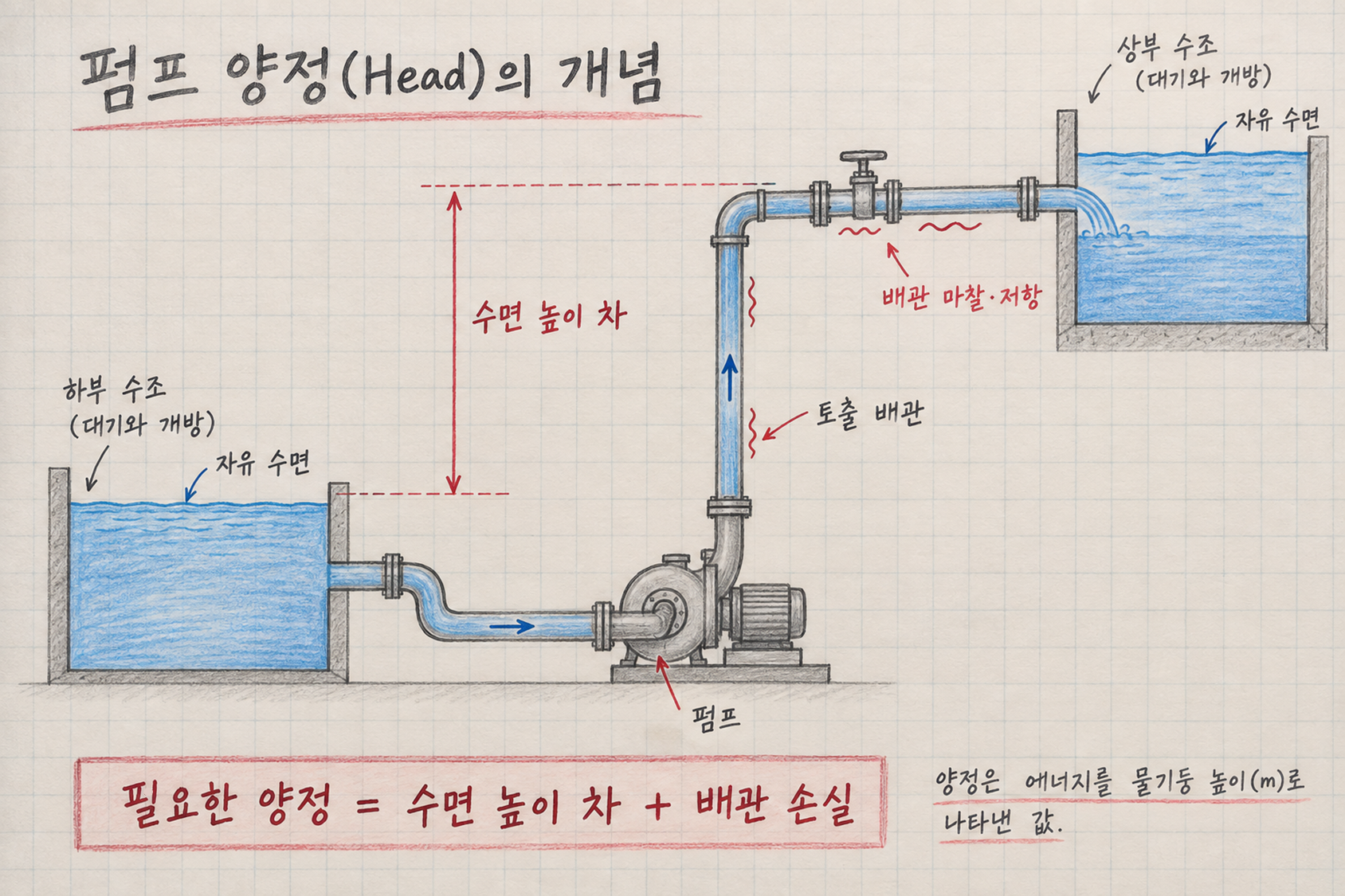

1. 펌프 양정(Head)이란 무엇일까요?
펌프의 양정은 영어로 Head라고 합니다.
단위는 일반적으로 m를 사용합니다.
여기서 중요한 점은 양정이 단순한 물리적인 높이만을 의미하지 않는다는 것입니다.
쉽게 생각하면, 펌프가 물 1kg을 얼마나 큰 에너지로 밀어줄 수 있는지를 물기둥 높이로 표현한 값이라고 이해하면 됩니다.
예를 들어 펌프 양정이 30m라면 그 펌프가 만들어내는 에너지의 크기를 약 30m 높이의 물기둥이 만드는 압력으로 표현했다는 의미입니다.
그래서 펌프에서는 압력 대신 양정이라는 표현을 많이 사용합니다.
양정은 유체가 가지고 있는 여러 종류의 에너지를 하나의 기준으로 표현할 수 있기 때문입니다.
유체의 에너지는 크게 다음과 같이 생각할 수 있습니다.
- 위치에 의한 에너지
- 압력에 의한 에너지
- 속도에 의한 에너지
그리고 실제 배관에서는 이동하면서 마찰과 저항으로 에너지가 손실됩니다.
따라서 펌프는 단순히 물을 높은 곳으로 올리는 것뿐 아니라 이러한 에너지 손실까지 보충해 주어야 합니다.
2. 양정과 압력은 어떤 관계일까요?
양정을 이해할 때 가장 많이 혼동하는 것이 압력입니다.
★ 압력과 양정은 서로 밀접한 관계가 있지만 완전히 같은 개념은 아닙니다.
물의 경우 현장에서 편리하게 다음과 같이 생각할 수 있습니다.
| 물 10mAq ≒ 약 1bar ≒ 약 0.1MPa |
정확하게 계산하면 물 10m의 압력은 약 98.1kPa입니다.
즉 물을 기준으로 하면,
- 10mAq ≒ 0.98bar
- 20mAq ≒ 1.96bar
- 30mAq ≒ 2.94bar
- 50mAq ≒ 4.90bar
정도로 생각할 수 있습니다.
그래서 현장에서는 간단한 검토를 할 때
10m 양정 ≒ 약 1bar 라고 기억하는 경우가 많습니다.
다만 여기에는 중요한 조건이 있습니다.
바로 유체의 밀도입니다.
압력과 양정의 관계는 다음과 같습니다.
P = ρgH
(P = 압력(Pa) / ρ = 유체 밀도(kg/㎥) / g = 중력가속도(약 9.81m/s²) / H = 양정(m))
*엔지니어링 프로젝트에서는 압력 단위를 변환해야 하는 경우가 많습니다. 압력 센서를 사용하거나 배관 제품을 선택할 때는 정확한 변환이 중요합니다. 지역마다 단위가 다르므로 안전과 호환성을 위해 값을 변환해야 합니다.
그래서 다양한 단위를 변환하는 계산기를 첨부하니 활용하시면 됩니다.
압력 단위 변환기
값을 입력하면 다른 압력 단위가 자동으로 변환됩니다.
※ mAq와 mH₂O는 동일한 수주 단위로 취급합니다.
※ 수주 단위는 물의 밀도 1,000 kg/m³와 표준중력가속도
9.80665 m/s²를 기준으로 계산합니다.
※ 실제 유체에서는 온도와 밀도에 따라 값이 달라질 수 있습니다.
같은 양정이라고 해서 모든 유체의 압력이 같은 것은 아닙니다.
비중이 높은 액체일수록 같은 양정에서 압력은 더 높아집니다.
반대로 펌프가 만들어내는 양정 자체는 원칙적으로 유체의 밀도와 구분해서 이해해야 합니다.
이 개념은 나중에 펌프 성능곡선을 공부할 때도 매우 중요합니다.
3. 펌프 양정은 단순한 높이가 아닙니다.
가장 흔한 오해 중 하나가 이것입니다.
건물 높이가 20m이므로 “20m 양정 펌프를 사용하면 되겠네요.”라고 생각하는 것입니다.
실제로는 그렇지 않습니다.
예를 들어 지하 물탱크에서 옥상 물탱크까지 실제 높이가 20m라고 가정해 보겠습니다.
물이 이동하려면 배관을 통과해야 합니다.
배관 안에서는 물과 배관 벽 사이에 마찰이 발생합니다.
또한 배관에는 엘보 / 티 / 체크밸브 / 게이트밸브 / 스트레이너 / 유량계 등 여러 부속품이 설치될 수 있습니다.
물을 이러한 장치에 통과시키기 위해서도 에너지가 필요합니다.
여기에 최종 사용처에서 일정 압력이 필요할 수도 있습니다.
예를 들어 샤워기, 노즐 또는 공정설비에서 2bar의 압력이 필요하다면 이 압력까지 펌프가 만들어 주어야 합니다.
따라서 실제 펌프가 담당해야 하는 양정은
실제 높이 + 배관 손실 + 필요한 압력
을 고려해야 합니다.
이렇게 펌프가 실제 시스템에서 극복해야 할 전체 양정을 전양정(TDH)이라고 합니다.

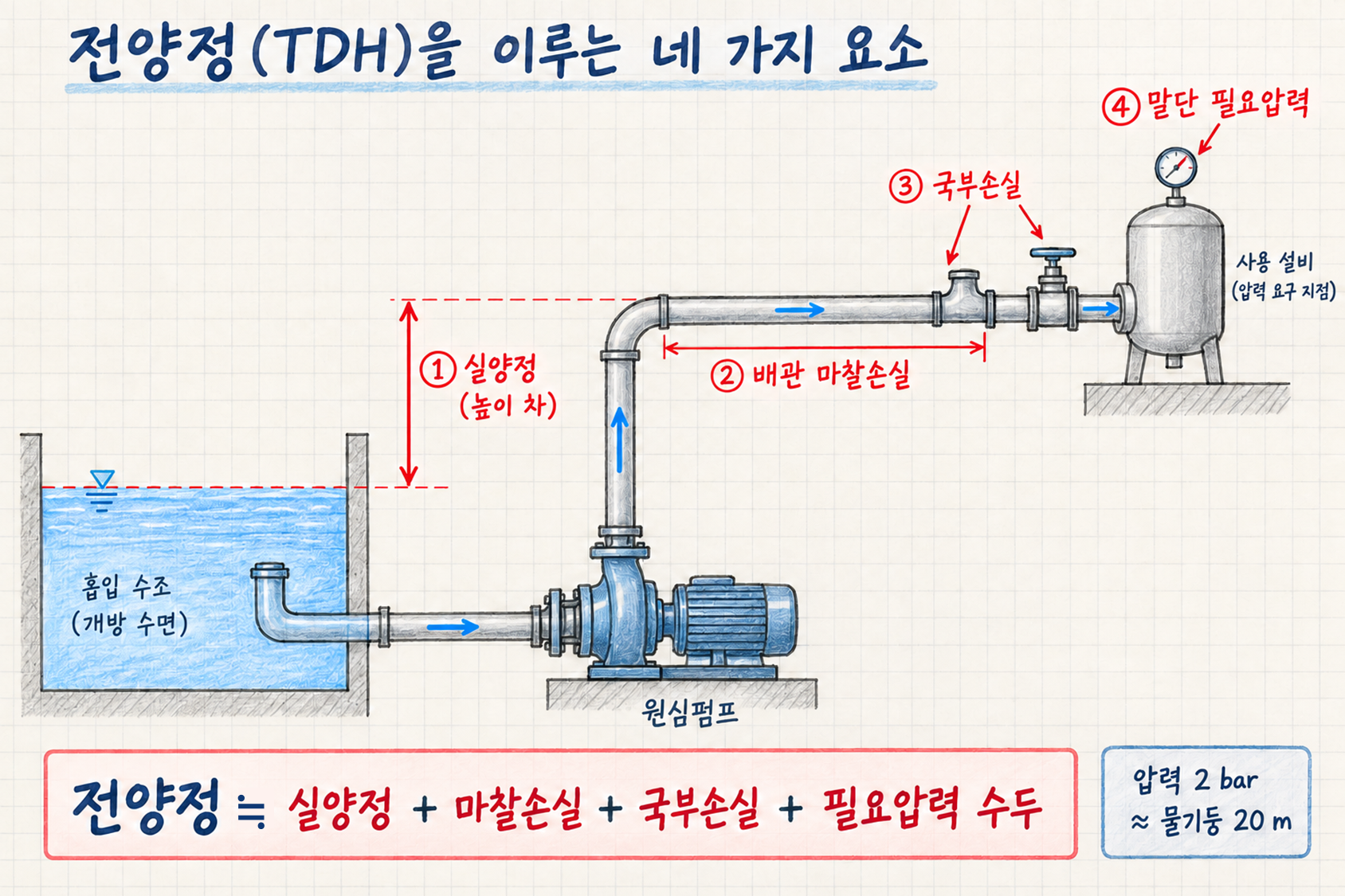

4. 전양정(TDH)이란?
TDH는 Total Dynamic Head의 약자입니다.
펌프를 선정할 때 가장 중요한 값 중 하나입니다.
간단한 급수 시스템에서는 다음과 같은 형태로 이해할 수 있습니다.
전양정(TDH) ≒ 실양정 + 배관 마찰손실 + 국부손실 + 필요한 토출압력에 해당하는 수두
조금 더 정확하게 보면 흡입측과 토출측의 압력, 위치, 속도 조건을 모두 고려해야 하지만 처음 펌프를 공부한다면 위 식부터 이해하는 것이 좋습니다.
각 요소를 하나씩 살펴보겠습니다.
① 실양정 Static Head
실제 높이 차이에 의해 필요한 양정입니다.
예를 들어 낮은 수조 수면에서 높은 수조 수면까지 수직 높이가 15m라면 실양정은 약 15m입니다.
여기에서 중요한 것은 단순히 배관이 올라간 최고 높이가 아니라 시스템의 기준점을 제대로 잡아야 한다는 것입니다.
개방형 수조에서 다른 개방형 수조로 물을 보내는 경우라면 일반적으로 두 수면의 높이 차이를 봅니다.
② 마찰손실수두
물이 배관 내부를 흐르면 배관 벽과의 마찰 때문에 에너지가 손실됩니다.
이를 마찰손실수두(Friction Head Loss)라고 합니다.
일반적으로
- 배관이 길어질수록
- 배관 직경이 작아질수록
- 유속이 빨라질수록
- 배관 내부가 거칠수록
손실이 증가합니다.
특히 배관 직경이 지나치게 작으면 유속이 크게 증가하기 때문에 손실수두가 급격하게 증가할 수 있습니다.
③ 국부손실수두
배관 직선부뿐 아니라 엘보·티·밸브·체크밸브·스트레이너 등에서도 압력손실이 발생합니다.
이를 국부손실(Minor Loss)이라고 합니다.
이름은 'Minor'이지만 시스템에 밸브와 피팅이 많으면 절대 무시할 수 없는 수준이 될 수 있습니다.
④ 필요한 토출압력
물을 목적지에 보내는 것만으로 끝나지 않는 경우도 많습니다.
예를 들어 말단 설비에서 2bar의 압력이 필요하다면 물을 기준으로 대략 20m 정도의 추가 양정이 필요합니다.
따라서 실제 펌프 선정에서는 이 압력도 포함해야 합니다.
*여기서 수두(水頭 ,Water Head)개념이 나오는데 유체역학에서는 유체의 에너지를 물의 높이(m)로 환산해 나타낸 개념으로 펌프 실무에서는 수두와 거의 같은 의미로 혼용됩니다.
5. 전양정(TDH)을 실제로 계산해 보겠습니다.
간단한 예를 들어 보겠습니다.
지하 물탱크에서 건물 상부 설비까지 물을 공급한다고 가정합니다.
조건은 다음과 같습니다.
- 수직 높이 차이: 20m
- 직선 배관 마찰손실: 5m
- 엘보·밸브 등의 국부손실: 3m
- 말단에서 필요한 압력: 2bar
물 기준으로 2bar는 대략 20m 양정에 해당합니다.
따라서 전양정은
20m + 5m + 3m + 20m = 48m가 됩니다.
즉 이 시스템에서는 단순히 건물 높이를 보고 20m 양정 펌프를 선정해서는 안 됩니다.
펌프는 약 48m의 시스템 요구양정을 충족해야 합니다.
하지만 여기서 한 단계 더 중요한 내용이 있습니다.
“그렇다면 양정 48m짜리 펌프를 사면 되는가?”
그것도 정확한 표현은 아닙니다.
왜냐하면 펌프의 양정은 유량에 따라 변하기 때문입니다.
예를 들어 시스템이 유량 20㎥/h에서 TDH 48m를 요구한다면 펌프 성능곡선에서
Q = 20㎥/h, H = 48m지점을 만족하는 펌프를 찾아야 합니다.
바로 이것이 펌프 선정의 핵심입니다.
그래서 펌프 사양을 이야기할 때는 유량 20㎥/h / 양정 48m처럼 유량과 양정을 반드시 함께 이야기해야 합니다.
이 개념을 이해하면 다음 단계인 펌프 성능곡선(Q-H Curve)을 훨씬 쉽게 이해할 수 있습니다.

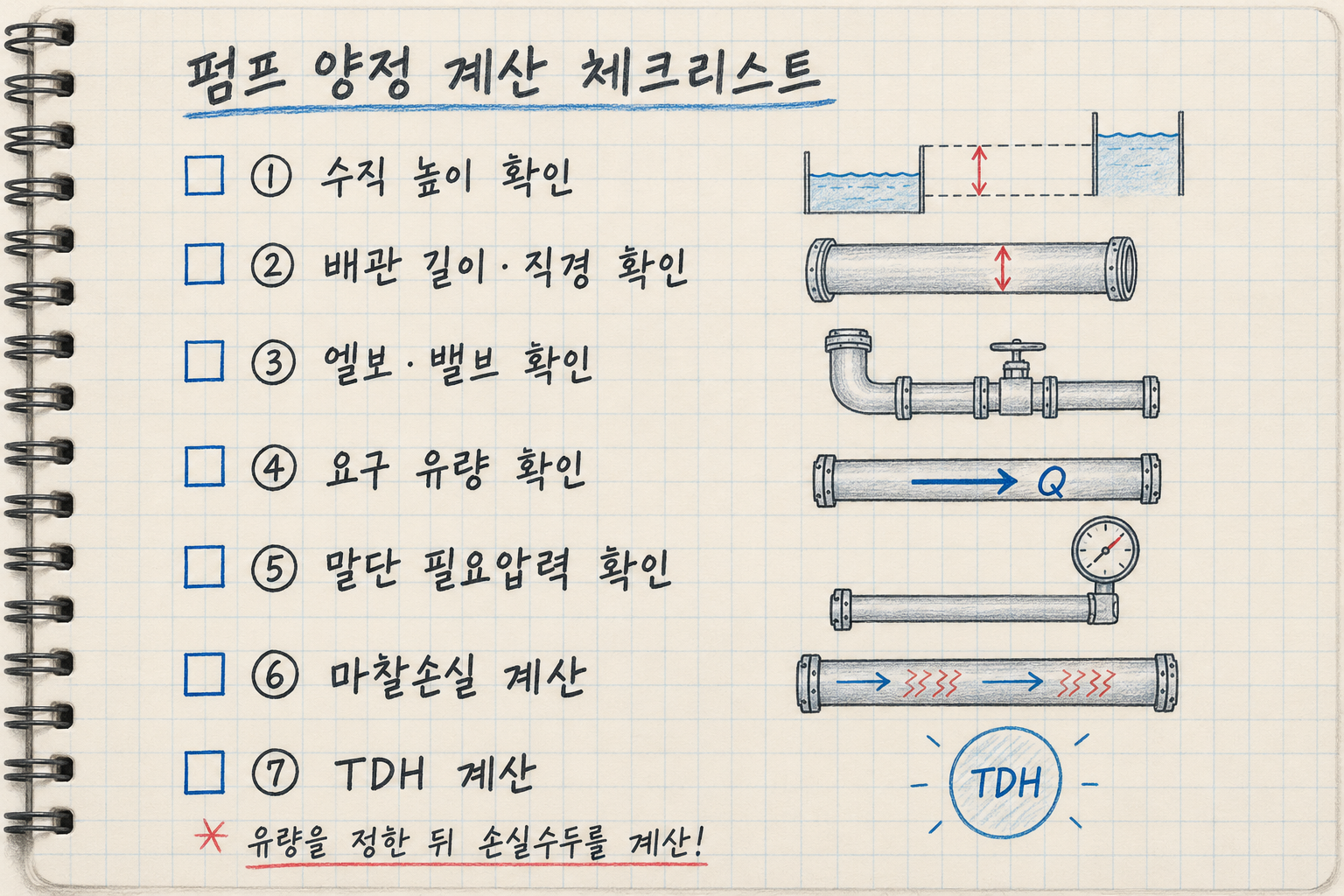

6. 펌프 양정 계산에서 초보자가 자주 하는 실수
현장에서 펌프 양정을 계산할 때 다음과 같은 실수가 자주 발생합니다.
첫 번째, 건물 높이만 양정으로 계산한다
20m 높이까지 물을 보내야 한다고 해서 필요한 양정이 반드시 20m인 것은 아닙니다.
배관 손실과 말단 필요압력을 추가해야 합니다.
두 번째, 배관 전체 길이와 수직 높이를 혼동한다
배관 길이가 100m라고 해서 실양정이 100m가 되는 것은 아닙니다.
실양정은 기본적으로 위치에너지 차이를 만드는 수직 높이 차이입니다.
수평 배관 100m는 주로 마찰손실 계산에 영향을 줍니다.
세 번째, 엘보와 밸브의 손실을 무시한다
체크밸브, 스트레이너, 엘보 등이 많이 설치되어 있다면 상당한 손실이 발생할 수 있습니다.
특히 좁은 배관에서 유속이 높으면 이러한 손실이 커집니다.
네 번째, 토출압력을 빼먹는다
급수설비나 산업설비에서는 말단에 필요한 압력이 따로 존재하는 경우가 많습니다.
높이만 계산해서 펌프를 선정하면 최상층이나 말단 설비에서 압력이 부족할 수 있습니다.
다섯 번째, 유량과 양정을 따로 생각한다
펌프에서 “이 펌프 양정이 몇 m인가요?”라는 질문만으로는 펌프 성능을 정확하게 표현하기 어렵습니다.
원심펌프는 유량에 따라 양정이 달라지기 때문입니다.
따라서 정확한 질문은 “이 펌프는 유량 30㎥/h일 때 양정이 몇 m인가요?”와 같이 해야 합니다.
7. 양정을 이해하면 펌프 성능곡선이 보이기 시작합니다.
이번 글의 핵심을 정리하면 다음과 같습니다.
펌프 양정(Head)은 단순히 물을 들어 올리는 높이가 아니라 펌프가 유체에 전달하는 에너지를 높이로 표현한 값입니다.
실제 시스템에서 펌프가 담당해야 하는 전체 양정을 전양정(TDH)이라고 합니다.
초보 단계에서는 다음과 같이 기억하면 이해하기 쉽습니다.
전양정(TDH) ≒ 실양정 + 배관손실 + 국부손실 + 필요한 토출압력
그리고 이것보다 더 중요한 한 가지가 있습니다.
펌프의 양정은 유량과 함께 봐야 합니다.
펌프는 유량이 변하면 만들어낼 수 있는 양정도 달라집니다.
따라서 유량(Q)과 양정(H)의 관계를 그래프로 나타낸 것이 바로 펌프 성능곡선(Q-H Curve)입니다.
다음 글에서는「펌프 성능곡선 보는 법 – Q-H곡선부터 효율·동력·NPSH까지」을 통해 실제 펌프 카탈로그를 볼 때 어떤 부분을 확인해야 하는지 하나씩 알아보겠습니다.
🔍 FAQ
Q. 펌프 양정 30m는 물을 30m까지 올릴 수 있다는 뜻인가요?
→ 단순한 조건에서는 비슷하게 이해할 수 있지만 실제 배관 시스템에서는 그렇지 않습니다. 배관 마찰손실, 밸브와 엘보의 손실, 필요한 토출압력 등이 존재하므로 실제 도달 가능한 높이는 시스템 조건에 따라 달라집니다.
Q. 펌프 양정과 압력은 같은 것인가요?
→ 서로 관련되어 있지만 같은 물리량은 아닙니다. 양정은 에너지를 유체 기둥의 높이로 표현한 것이고 압력은 단위 면적당 힘을 의미합니다. 물을 기준으로 약 10mAq가 약 1bar 정도에 해당합니다.
Q. 전양정 TDH란 무엇인가요?
→ TDH는 Total Dynamic Head의 약자로 펌프가 실제 배관 시스템에서 극복해야 하는 전체 양정을 의미합니다. 실양정과 배관 마찰손실, 밸브 및 피팅의 손실, 말단에 필요한 압력 등을 종합적으로 고려합니다.
Q. 수평배관이 길어지면 양정도 증가하나요?
→ 수평배관 길이 자체가 실양정을 높이는 것은 아니지만 배관이 길어질수록 마찰손실이 증가합니다. 따라서 결과적으로 필요한 전양정 TDH는 증가합니다.
Q. 펌프 선정 시 양정만 알면 되나요?
→ 아닙니다. 펌프 선정에는 최소한 요구 유량과 요구 양정을 함께 알아야 합니다. 예를 들어 ‘30m 양정 펌프’보다 ‘유량 20㎥/h에서 양정 30m가 필요한 펌프’라고 표현하는 것이 정확합니다.
Q. 1bar는 몇 m 양정인가요?
→ 물을 기준으로 약 10.2mAq에 해당합니다. 현장에서는 빠른 계산을 위해 일반적으로 1bar ≒ 10m로 간단하게 환산하기도 합니다.
Q. 전양정을 실제보다 크게 잡으면 좋은 것 아닌가요?
→ 무조건 크게 잡는 것은 바람직하지 않습니다. 지나치게 높은 양정의 펌프를 선정하면 운전점이 적절하지 않은 위치에 형성되고 유량 과다, 밸브 조절 손실, 전력 낭비, 진동 및 펌프 수명 문제 등이 발생할 수 있습니다. 따라서 실제 시스템 요구조건에 맞춰 선정하는 것이 중요합니다.
