앞선 글에서는 펌프에서 발생하는 대표적인 문제인 캐비테이션(Cavitation)에 대해 알아보았습니다.
펌프 캐비테이션이란? 원인·증상·예방법 쉽게 이해하기
펌프를 운전하다 보면 평소와 다르게 자갈이 굴러가는 듯한 소리가 나거나, 진동이 갑자기 커지고 유량과 압력이 떨어지며 임펠러 표면이 벌집처럼 패이는 현상이 발생하는 경우가 있습니다.
iwanttoknow.kr
캐비테이션은 펌프 흡입부의 압력이 지나치게 낮아져 액체가 순간적으로 기화하면서 증기기포가 발생하고, 이 기포가 높은 압력 영역에서 붕괴하면서 소음·진동·성능저하·임펠러 손상을 일으키는 현상입니다.
그렇다면 캐비테이션이 발생할지 안 할지는 어떻게 판단할 수 있을까요?
바로 이때 사용하는 개념이 NPSH입니다.

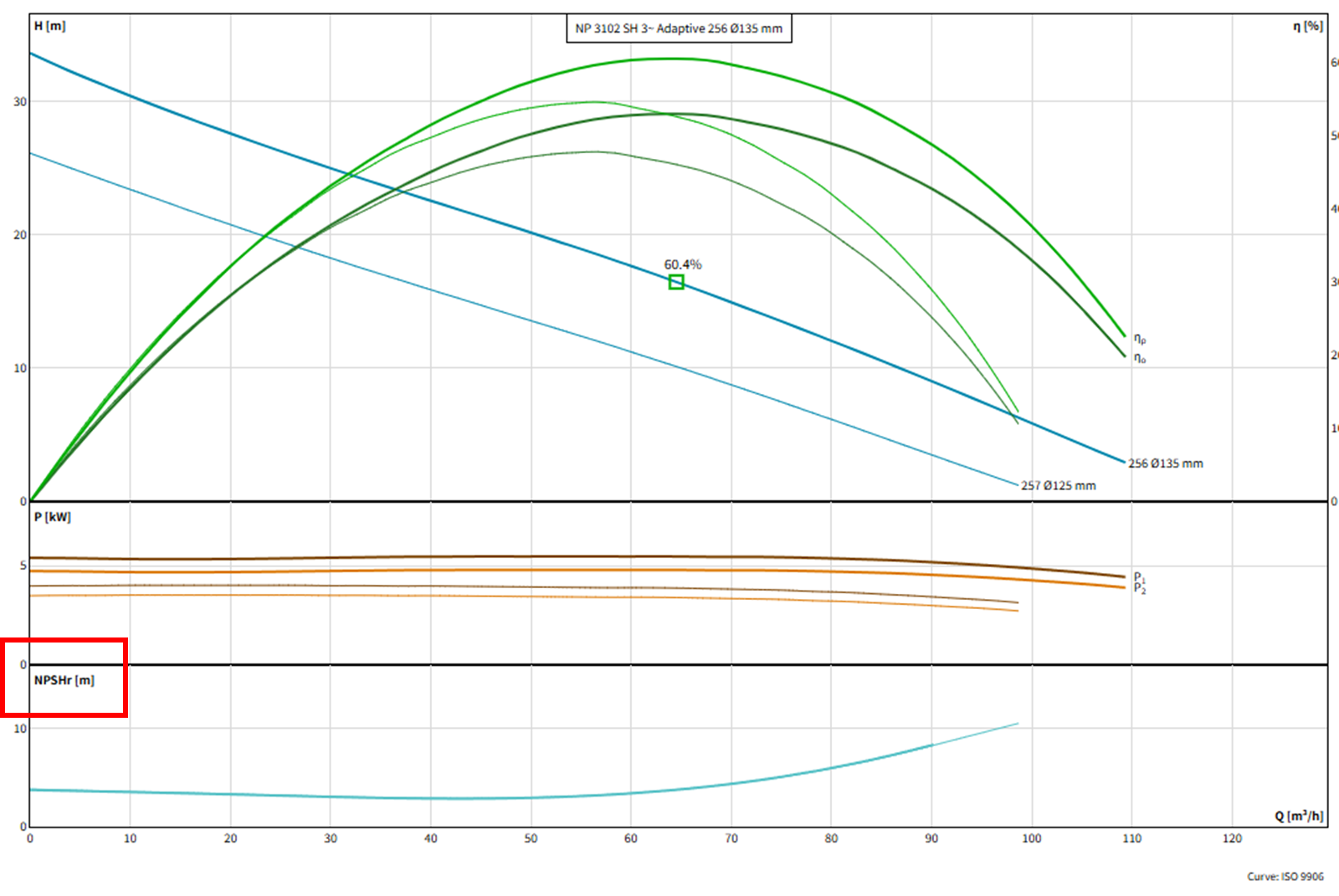

펌프 카탈로그를 보면 성능곡선 하단에 NPSH, NPSHr, NPSH3 같은 표시가 있는 경우가 많습니다.
처음 보면 상당히 어렵게 느껴지지만 핵심은 의외로 단순합니다.
시스템이 펌프에 제공할 수 있는 흡입여유가 펌프가 요구하는 흡입여유보다 충분히 커야 한다.
이를 기호로 표현하면 NPSHa > NPSHr 입니다.
이번 글에서는 NPSH의 의미부터 NPSHa와 NPSHr의 차이, NPSHa 계산방법, 실제 계산 예제, 그리고 현장에서 NPSH를 개선하는 방법까지 하나씩 살펴보겠습니다.

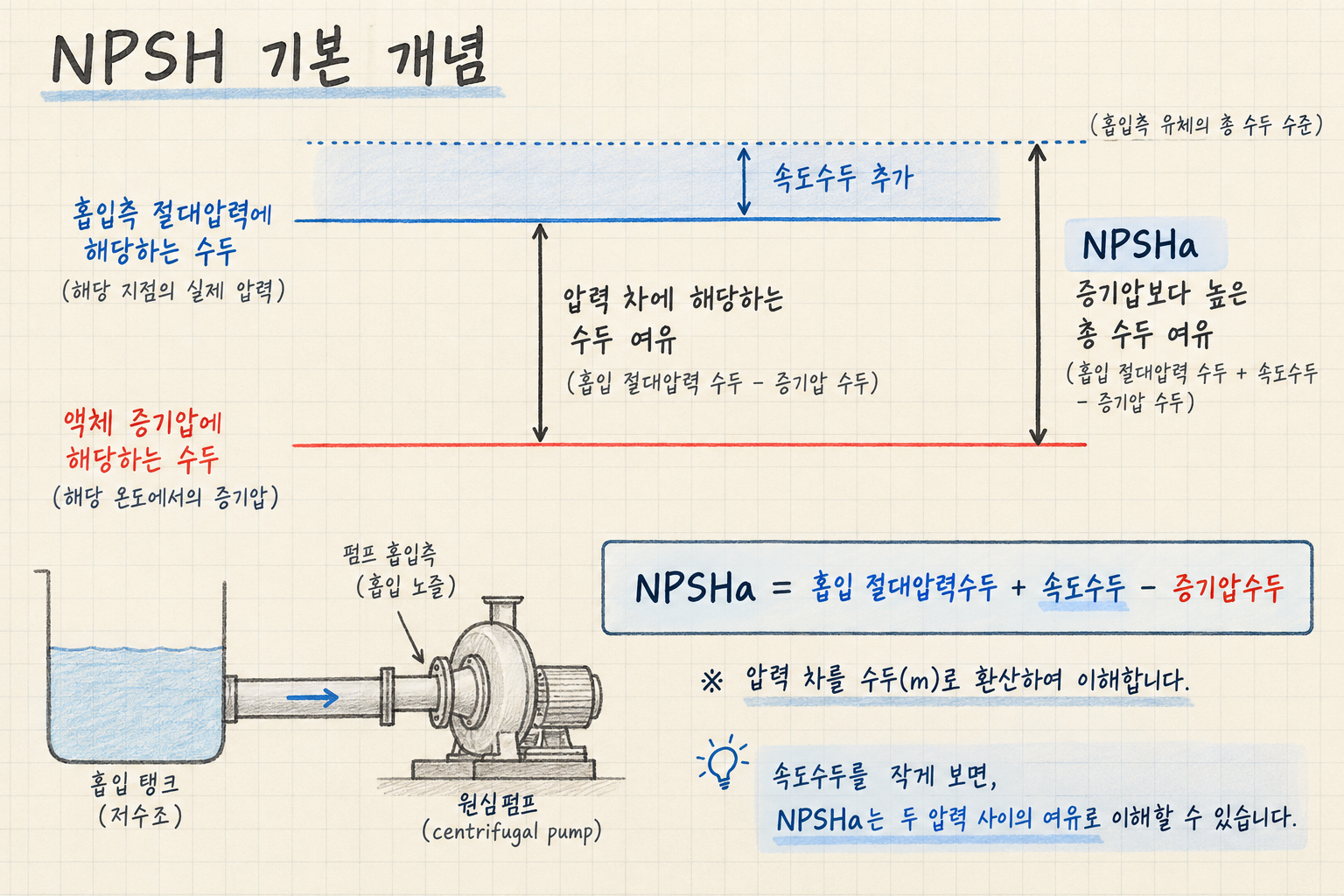

1. NPSH란 무엇일까요?
NPSH는 Net Positive Suction Head의 약자입니다.
우리말로 직역하면 다소 어렵지만, 펌프 엔지니어링에서는 쉽게,
“펌프 흡입측에서 액체가 끓지 않고 들어갈 수 있도록 확보된 압력여유”라고 이해하면 됩니다.
왜 이런 압력여유가 필요할까요?
액체는 온도에 따라 고유한 증기압(Vapor Pressure)을 가지고 있습니다.
그리고 액체의 절대압력이 증기압 이하로 떨어지면 액체가 기화하기 시작합니다.
펌프 흡입부는 전체 시스템에서 압력이 가장 낮아지기 쉬운 위치이기 때문에, 이곳의 압력이 충분하지 않으면 캐비테이션이 발생할 수 있습니다.
따라서 NPSH는 단순한 흡입압력을 의미하는 것이 아니라
현재 흡입측의 절대압력이 액체의 증기압보다 얼마나 높은지를 수두로 표현한 값이라고 이해하는 것이 더 정확합니다.
쉽게 다음과 같이 표현할 수 있습니다.
NPSH가 크다 → 기화되기까지 압력여유가 많다.
NPSH가 작다 → 증기압에 가까워 캐비테이션 위험이 커진다.

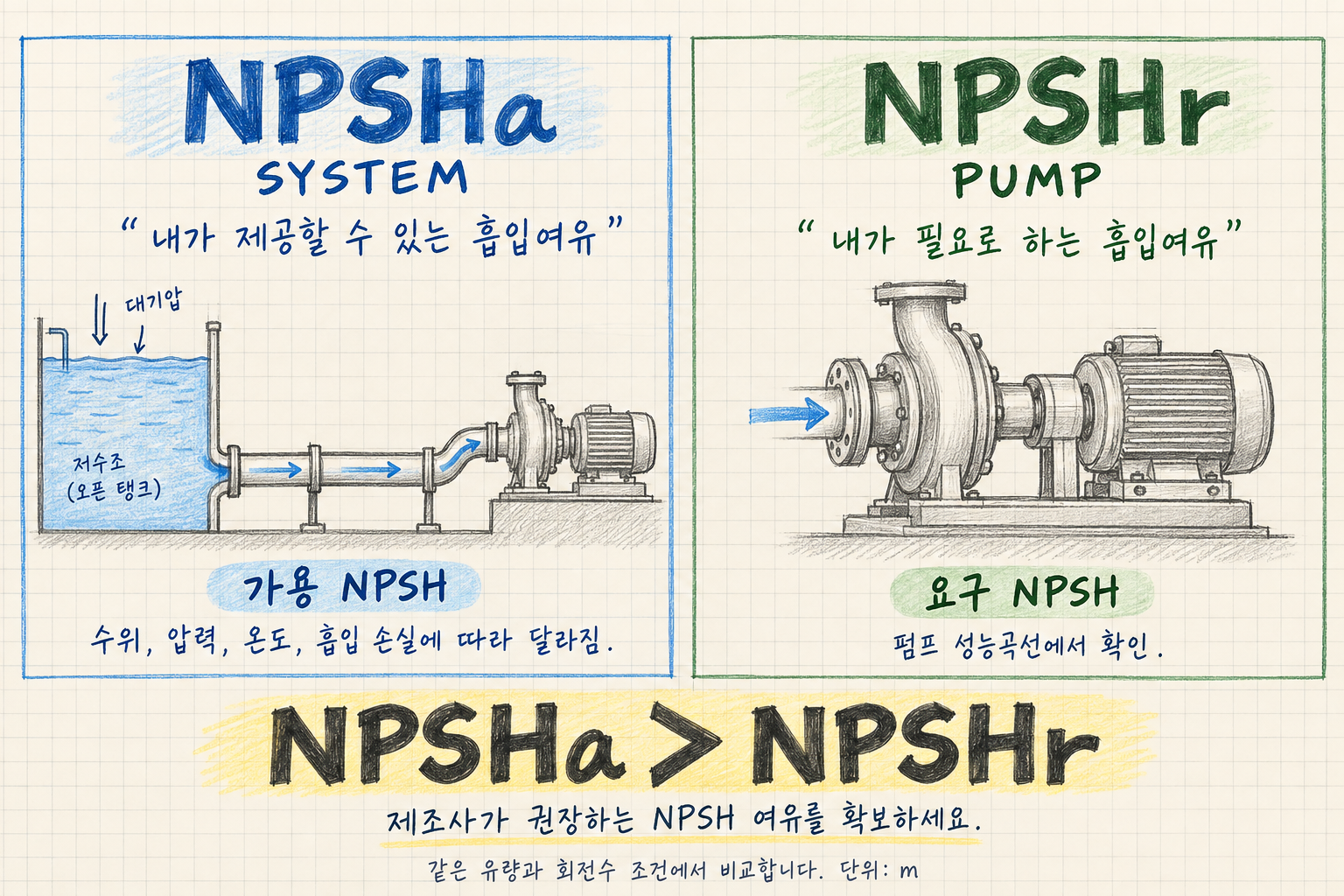

2. NPSHa와 NPSHr은 무엇이 다를까요?
NPSH를 공부할 때 가장 먼저 구분해야 하는 것이 NPSHa와 NPSHr입니다.
① NPSHa
NPSHa는 Net Positive Suction Head Available의 약자입니다.
여기서 Available은 사용 가능한, 확보 가능한이라는 뜻입니다.
즉, NPSHa는 실제 배관 시스템에서 펌프에 제공할 수 있는 흡입여유입니다.
NPSHa는 펌프가 아니라 시스템 조건에 의해 결정됩니다.
대표적으로 다음 조건의 영향을 받습니다.
- 대기압 또는 탱크 내부 압력
- 액체 수위
- 펌프 설치 높이
- 흡입배관 길이
- 흡입배관 직경
- 엘보·밸브·스트레이너 손실
- 유량
- 액체 온도
- 액체 증기압
즉 같은 펌프라도 설치환경이 달라지면 NPSHa가 달라질 수 있습니다.
② NPSHr
NPSHr은 Net Positive Suction Head Required의 약자입니다.
Required는 필요한, 요구되는이라는 뜻입니다.
즉, NPSHr은 펌프가 해당 유량에서 운전하기 위해 요구하는 흡입여유입니다.
NPSHr은 펌프 제조사가 성능시험을 통해 결정하고 펌프 성능곡선에 표시합니다.
따라서 NPSHr은 직접 배관공식으로 계산하는 값이라기보다 제조사의 성능곡선에서 확인하는 값입니다.
예를 들어 펌프 카탈로그에 Q = 30㎥/h에서 NPSHr = 2.8m라고 표시되어 있다면 해당 운전유량에서 펌프가 요구하는 NPSH가 2.8m라는 의미입니다.
한 문장으로 정리하면
NPSHa = 시스템이 줄 수 있는 값
NPSHr = 펌프가 필요로 하는 값
따라서 펌프가 안정적으로 운전하려면 기본적으로 다음 조건이 필요합니다.
NPSHa > NPSHr (시스템이 줄 수 있는 값이 펌프가 필요로 하는 값보다 커야 합니다)

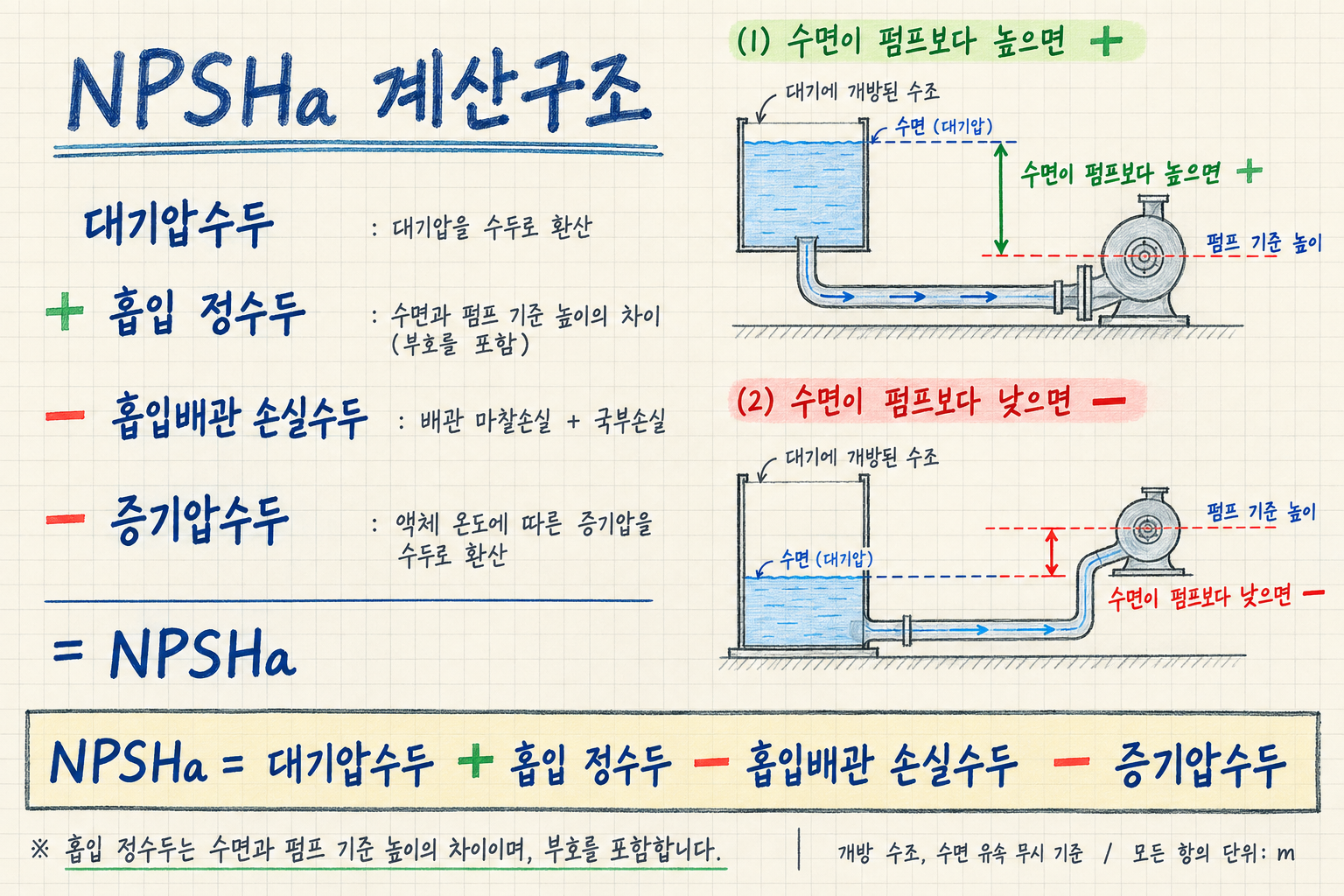

3. NPSHa는 어떻게 계산할까요?
NPSHa는 시스템 조건을 이용해 계산합니다.
개방형 물탱크에서 펌프가 물을 흡입하는 가장 기본적인 경우를 생각해 보겠습니다.
개념적으로 NPSHa는 다음과 같이 이해할 수 있습니다.
NPSHa = 흡입면에 작용하는 절대압력수두 + 정수두 − 흡입배관 손실수두 − 증기압수두
개방형 탱크라면 수면에는 대기압이 작용하므로 다음과 같이 표현할 수 있습니다.
NPSHa = 대기압수두 + 흡입 정수두 − 흡입배관 손실수두 − 증기압수두
여기서 각각의 의미를 살펴보겠습니다.
① 대기압수두
개방형 수조에서는 수면에 대기압이 작용합니다.
해수면 부근의 표준 대기압은 물기둥으로 환산하면 약 10.3mH₂O (또는 mAq)정도입니다.
(이는 대기가 누르는 압력이 물 속 약 10.3m 깊이에서 받는 압력과 같다는 것을 의미합니다.)
하지만 고도가 높아지면 대기압이 낮아지기 때문에 사용할 수 있는 대기압수두도 감소합니다.
따라서 고산지대에서는 NPSH 조건이 더 불리해질 수 있습니다.
② 흡입 정수두
액체 수면이 펌프 중심보다 높은 경우에는 액체 자체의 높이가 펌프 흡입을 도와줍니다.
예를 들어 수면이 펌프 중심보다 2m 높다면 +2m가 됩니다.
반대로 펌프가 수면보다 2m 높은 위치에서 물을 끌어올려야 한다면 -2m로 계산합니다.
이 차이는 NPSHa에 상당히 큰 영향을 줍니다.
③ 흡입배관 손실수두
액체가 탱크에서 펌프까지 이동하면서 발생하는 손실입니다.
다음 요소들이 포함됩니다.
- 직선 배관 마찰손실
- 엘보
- 밸브
- 스트레이너
- 레듀서
- 각종 피팅
손실이 증가할수록 NPSHa는 감소합니다.
④ 증기압수두
액체가 기화하기 시작하는 압력을 수두로 환산한 값입니다.
액체 온도가 높아질수록 증기압은 증가합니다.
따라서 온도가 높으면 NPSHa 계산에서 빼야 하는 증기압수두가 커지고 결과적으로 NPSHa가 감소합니다.
이것이 고온수가 캐비테이션에 취약한 이유 중 하나입니다.

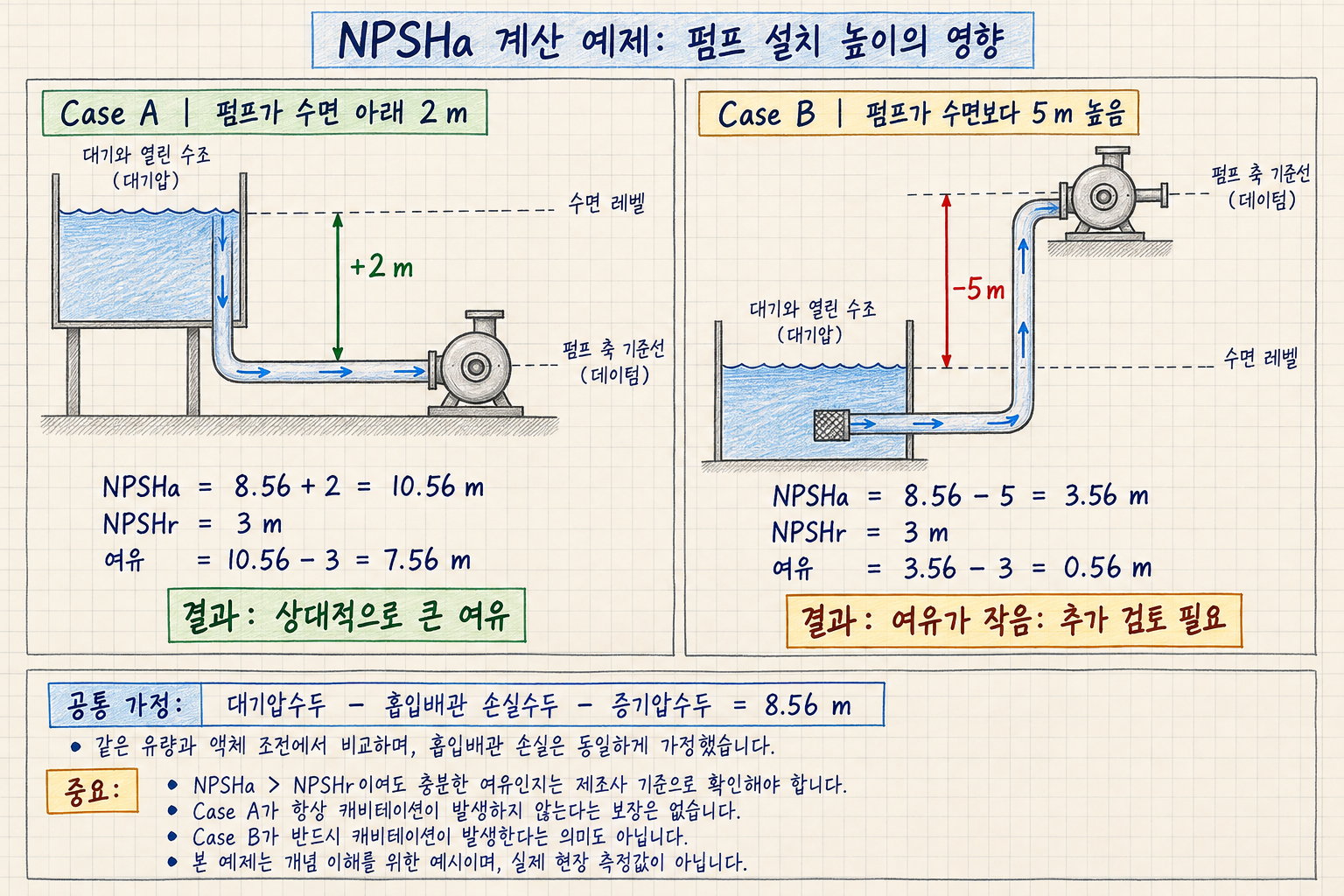

4. 실제 숫자로 NPSHa를 계산해보겠습니다.
간단한 예제를 통해 계산해 보겠습니다.
다음과 같은 펌프 시스템이 있다고 가정하겠습니다.
- 개방형 물탱크
- 해수면 부근
- 물 온도 약 20℃
- 수면이 펌프 중심보다 2m 높음
- 흡입배관 전체 손실수두 1.5m
- 20℃ 물의 증기압수두 약 0.24m
해수면 부근의 대기압수두를 약 10.3m라고 가정하면,
NPSHa는 10.3 + 2.0 − 1.5 − 0.24가 됩니다.
계산하면 NPSHa ≈ 10.56m입니다.
이제 펌프 성능곡선을 확인합니다.
현재 운전유량에서 제조사가 제시한 NPSHr이 NPSHr = 3.0m라고 가정해 보겠습니다.
그러면 NPSHa = 10.56m > NPSHr = 3.0m이므로 시스템에서 확보 가능한 흡입여유가 펌프 요구값보다 상당히 큽니다.
즉 이 단순 계산만 보면 NPSH 조건은 비교적 여유가 있습니다.
이번에는 펌프가 수면보다 위에 있다면?
같은 시스템에서 펌프가 수면보다 5m 위에 설치되어 있다고 가정해 보겠습니다.
이번에는 흡입 정수두가 -5m가 됩니다.
따라서 NPSHa=10.3 − 5.0 − 1.5 − 0.24 ≈ 3.56m가 됩니다.
그리고 똑같이 운전유량에서 제조사가 제시한 NPSHr이 3.0m라면
NPSHa = 3.56m > NPSHr = 3.0m입니다.
숫자만 보면 NPSHa가 NPSHr보다 크기는 합니다.
하지만 여유가 불과 0.56m밖에 되지 않습니다.
실제 현장에서는
- 수위가 더 낮아질 수도 있고
- 스트레이너가 막힐 수도 있고
- 유량이 증가할 수도 있고
- 액체 온도가 상승할 수도 있고
- 계산하지 않은 추가 손실이 생길 수도 있습니다.
따라서 단순히 NPSHa가 NPSHr보다 0.1m만 높아도 괜찮다라고 판단하는 것은 위험합니다.
실무에 서는 제조사 권장값과 설계기준을 확인하여 충분한 NPSH 마진을 확보해야 합니다.

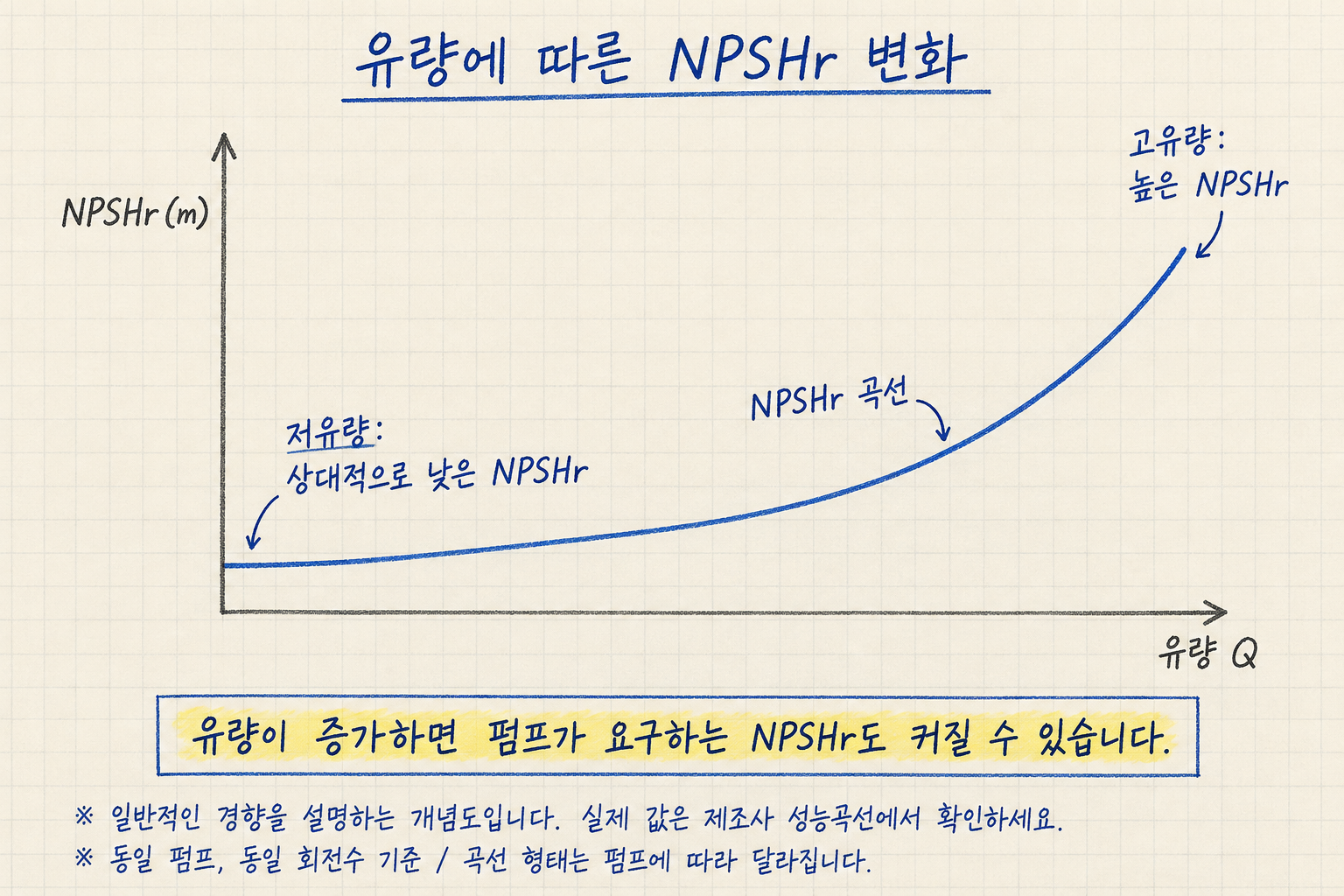

5. NPSHr은 왜 유량에 따라 달라질까요?
★ NPSHr은 고정된 숫자가 아닙니다.
이 점은 매우 중요합니다.
펌프 카탈로그를 보면 NPSHr 역시 하나의 곡선으로 표시되어 있는 경우가 많습니다.
일반적으로 유량이 증가하면 NPSHr도 증가하는 경향을 보입니다.
왜 그럴까요?
펌프가 더 많은 유량을 흡입하려면 임펠러 입구에서 액체의 속도가 증가합니다.
그러면 펌프 내부의 국부적인 압력저하도 더 커질 수 있습니다.
따라서 캐비테이션 없이 더 많은 유량을 처리하려면 더 높은 흡입압력이 필요합니다.
예를 들어 어떤 펌프가 다음과 같은 NPSHr 특성을 가진다고 가정해 보겠습니다.
| 유량 | NPSHr |
| 20㎥/h | 2.0m |
| 30㎥/h | 2.8m |
| 40㎥/h | 4.2m |
| 50㎥/h | 6.0m |
이 펌프가 20㎥/h에서 운전할 때는 비교적 낮은 NPSH를 요구하지만
50㎥/h까지 유량이 증가하면 훨씬 높은 NPSH가 필요합니다.
이 펌프가 20㎥/h에서 운전할 때는 비교적 낮은 NPSH를 요구하지만 50㎥/h까지 유량이 증가하면 훨씬 높은 NPSH가 필요합니다.
따라서 펌프 선정 시 단순히 “이 펌프 NPSHr이 몇 m인가요?”라고 묻기보다 “현재 운전유량에서 NPSHr이 몇 m인가요?”라고 확인해야 합니다.
앞선 글에서 배운 운전점이 여기에서도 중요해지는 이유입니다.
[함께보면 좋은 글]
BEP와 운전점이란? 펌프곡선과 시스템곡선의 교점 쉽게 이해하기
앞선 글에서는 펌프 성능곡선(Q-H Curve)을 읽는 방법을 살펴보았습니다. 펌프 성능곡선 보는 법｜Q-H곡선부터 효율·동력·NPSH까지 쉽게 이해하기펌프를 선정할 때 가장 먼저 확인하는 조건은 보통
iwanttoknow.kr
펌프가 예상보다 과대유량 영역에서 운전하게 되면 NPSHr도 증가하고 캐비테이션 위험이 커질 수 있습니다.

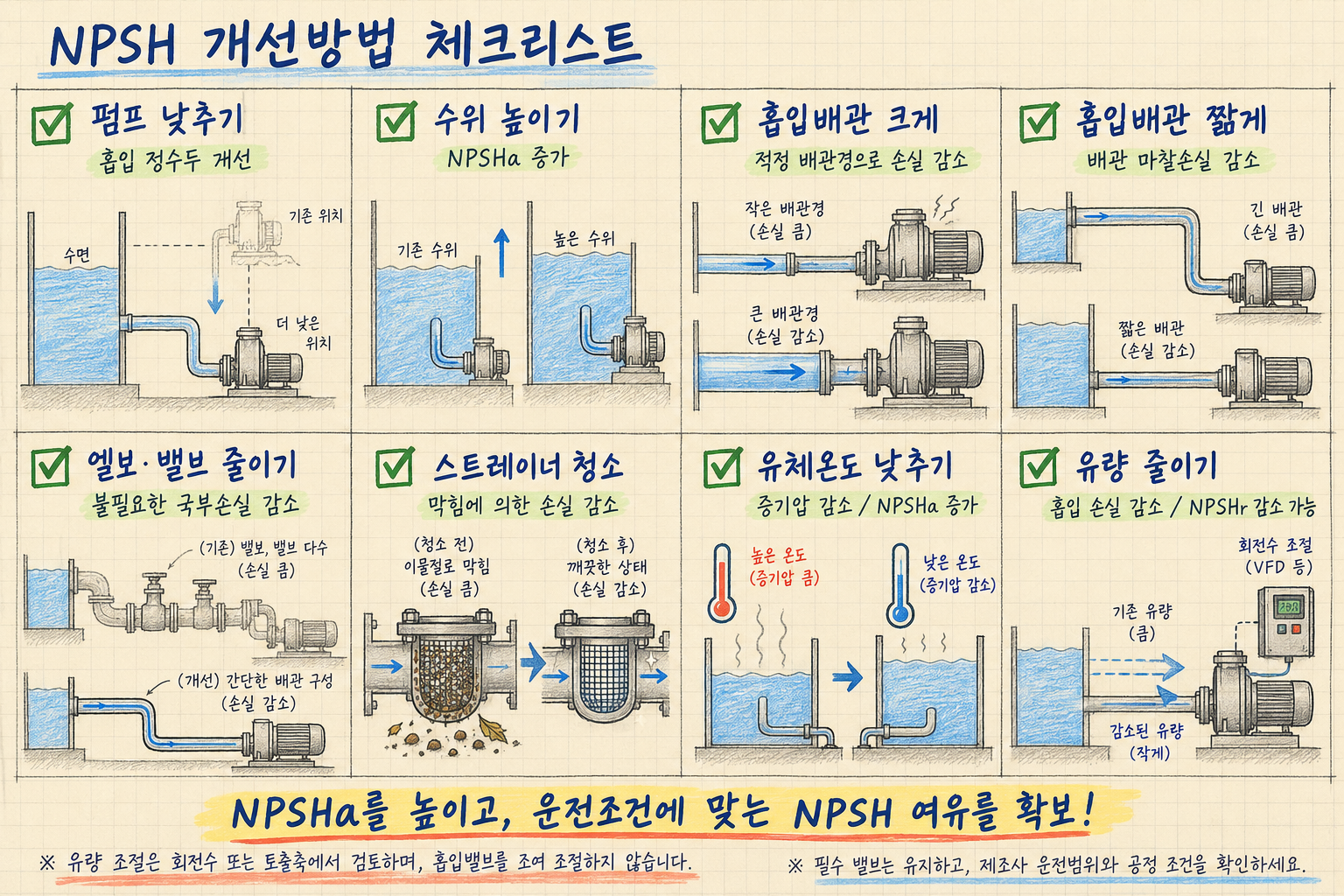

6. NPSHa가 부족하면 어떻게 개선할까요?
NPSH 문제가 발생했다고 해서 무조건 펌프를 교체해야 하는 것은 아닙니다.
먼저 NPSHa를 높일 수 있는가?를 검토할 수 있습니다.
NPSHa 식을 다시 생각해 보면 개선방법을 쉽게 찾을 수 있습니다.
① 펌프 설치위치를 낮춘다
펌프를 액체 수면에 더 가깝게 배치하거나 가능하다면 수면보다 낮은 위치에 설치하면 NPSHa를 증가시킬 수 있습니다.
즉 Flooded Suction 조건을 만드는 것이 유리합니다.
② 탱크 수위를 높인다
수면과 펌프 사이의 높이 차이가 커지면 흡입측 정수두가 증가합니다.
③ 흡입배관 직경을 키운다
배관 직경을 키우면 유속이 감소하고 마찰손실도 줄어듭니다.
결과적으로 NPSHa가 증가합니다.
④ 흡입배관을 짧게 한다
배관 길이가 줄어들면 마찰손실도 감소합니다.
⑤ 엘보·밸브·스트레이너 손실을 줄인다
불필요한 피팅을 제거하고 스트레이너가 막히지 않았는지 확인합니다.
특히 펌프 흡입구 바로 앞의 복잡한 배관은 가능한 피하는 것이 좋습니다.
⑥ 액체 온도를 낮춘다
가능한 공정이라면 액체 온도를 낮추면 증기압이 감소하여 NPSHa 측면에서 유리해집니다.
⑦ 펌프 유량을 낮춘다
과대유량에서 운전하고 있다면 VFD 등을 이용해 유량을 줄일 수 있습니다.
유량이 감소하면 흡입배관 손실이 줄고 펌프 NPSHr도 낮아질 가능성이 있습니다.
따라서 NPSH 조건이 크게 개선될 수 있습니다.
⑧ NPSHr이 낮은 펌프를 선정한다
배관 변경이 어려운 경우라면 같은 Duty Point를 만족하면서 NPSHr이 더 낮은 펌프를 검토할 수도 있습니다.
즉 NPSH 문제는 시스템의 NPSHa를 높이거나 또는 펌프의 요구 NPSHr을 낮추는 방향으로 해결한다고 이해하면 됩니다.
하지만 위 방법들은 모두 상당한 비용과 차질을 초래할 수 있기 때문에
사전에 우수한 설계를 통해 여유있는 NPSH 설정을 하는 것이 가장 좋습니다.
오늘의 공부 요약 및 마무리
NPSH는 처음 접하면 복잡한 공식처럼 느껴지지만 핵심은 매우 단순합니다.
펌프 흡입부에서는 액체의 압력이 너무 낮아져 증기압에 도달하지 않도록 충분한 압력여유가 필요합니다.
이 압력여유를 수두로 표현한 것이 바로 NPSH입니다.
그리고 반드시 두 가지를 구분해야 합니다.
- NPSHa = 실제 시스템이 제공할 수 있는 흡입여유
- NPSHr = 펌프가 요구하는 흡입여유
기본적인 판단조건은 NPSHa > NPSHr 입니다.
하지만 실제 펌프 설계에서는 단순히 NPSHa가 조금 더 크다는 이유만으로 안전하다고 판단해서는 안 됩니다.
수위 변화, 유량 변화, 액체 온도, 스트레이너 오염, 배관손실 오차 등 실제 운전조건을 고려하여 충분한 NPSH 마진을 확보해야 합니다.
이제 앞선 캐비테이션 글과 연결해 보면 원리가 명확해집니다.
NPSHa가 부족한다 → 펌프 흡입부 압력이 낮아진다. → 액체가 증기압에 가까워진다. → 증기기포가 발생한다. → 캐비테이션 위험이 증가한다.
즉 NPSH는 단순한 카탈로그 숫자가 아니라 펌프 흡입설계와 캐비테이션을 연결해 주는 핵심 지표입니다.
🔍 FAQ
Q. NPSH는 쉽게 말하면 무엇인가요?
→ 펌프 흡입측에서 액체가 기화하지 않도록 확보되어 있는 압력여유라고 생각하면 됩니다. 이 여유가 부족하면 캐비테이션 발생 위험이 커집니다.
Q. NPSHa와 NPSHr 중 어떤 값을 직접 계산하나요?
→ 일반적으로 NPSHa는 실제 배관과 탱크 조건을 이용해 설계자가 계산합니다. NPSHr은 펌프 제조사가 시험을 통해 결정하며 성능곡선이나 카탈로그에서 확인합니다.
Q. NPSHa가 NPSHr보다 크면 무조건 안전한가요?
→ 반드시 그렇지는 않습니다. 기본적으로 NPSHa > NPSHr 조건이 필요하지만 실제 운전에서는 수위, 온도, 유량, 배관손실 등이 변할 수 있으므로 충분한 NPSH Margin을 확보해야 합니다.
Q. NPSHr은 펌프마다 하나의 고정값인가요?
→ 아닙니다. 일반적으로 NPSHr은 유량에 따라 달라집니다. 따라서 현재 운전점의 유량에서 NPSHr 값을 확인해야 합니다.
Q. 펌프를 수면보다 낮게 설치하면 NPSH에 유리한가요?
→ 일반적으로 그렇습니다. 펌프를 낮게 설치하면 흡입 정수두가 증가해 NPSHa가 커질 수 있습니다. 그래서 흡입조건이 중요한 시스템에서는 Flooded Suction 방식이 유리합니다.
Q. 고온수에서 NPSH가 더 중요한 이유는 무엇인가요?
→ 액체 온도가 높아질수록 증기압도 증가합니다. 따라서 흡입압력이 조금만 낮아져도 액체가 기화하기 쉬워져 캐비테이션 위험이 증가합니다.
Q. 흡입배관을 크게 하면 왜 캐비테이션 방지에 도움이 되나요?
→ 배관 직경이 커지면 동일한 유량에서 유속이 낮아지고 마찰손실도 감소합니다. 따라서 펌프 흡입구까지 더 많은 압력여유가 남아 NPSHa가 증가하는 방향으로 작용합니다.
Q. NPSHr과 NPSH3는 같은 뜻인가요?
→ 실무에서는 성능곡선에서 NPSHr을 NPSH3 기준으로 표시하는 경우가 있습니다. NPSH3는 캐비테이션으로 인해 펌프의 양정이 약 3% 감소하는 조건에서 측정된 NPSH를 의미합니다. 따라서 카탈로그의 NPSH 표시가 어떤 시험 기준을 사용하는지 제조사 자료를 확인하는 것이 중요합니다.
