펌프 제어반 기동방식과 고장 점검｜직입·Y-Δ·인버터 차이와 현장 체크리스트｜펌프 제어반 #2

펌프 제어반을 열어보면 비슷해 보이는 부품들이 많이 들어 있지만, 모든 제어반의 구성이 똑같은 것은 아닙니다.



펌프 모터를 어떤 방식으로 기동하느냐에 따라 제어반의 구성과 동작 방식도 달라집니다.



대표적인 방식이 직입기동(DOL), Y-Δ(와이델타) 기동, 인버터(VFD) 기동​입니다.



그렇다면 이 세 가지 방식은 무엇이 다를까요?



또 현장에서 수위가 올라가 운전 신호가 들어왔는데도 펌프가 작동하지 않는다면 어디부터 확인해야 할까요?



무작정 펌프부터 인양하거나 교체하기보다



차단기 → MC → EOCR → 전압 → 전류 → 펌프



순서로 하나씩 확인하면 문제의 범위를 훨씬 빠르게 좁힐 수 있습니다.



이번 글에서는 먼저 직입기동, Y-Δ 기동, 인버터 기동에 따라 펌프 제어반의 구조가 어떻게 달라지는지 살펴보겠습니다.



그리고 실제 현장에서 펌프가 작동하지 않을 때 사용할 수 있는 제어반 점검 순서와 체크리스트, EOCR OL·결상·과전류·수위센서 이상 등 자주 발생하는 고장의 원인과 대응 방법까지 함께 정리해보겠습니다.



※ 전기 제어반 내부에는 감전 및 아크 위험이 있으므로 전압·전류 측정이나 활선 상태의 점검은 반드시 관련 지식과 안전장비를 갖춘 작업자가 수행해야 합니다.





기동방식과 고장점검 등을 공부하기 전에 판넬의 기본 구조와 작동원리, 부품부터 공부하고 싶다면 아래를 누르시면 됩니다.

펌프 제어반(판넬)이란? 구조·작동 원리와 주요 부품 역할｜펌프 제어반 #1



---

1. 펌프 제어반 기동방식 비교｜직입(DOL)·스타델타(Y-Δ)·인버터(VFD) 차이

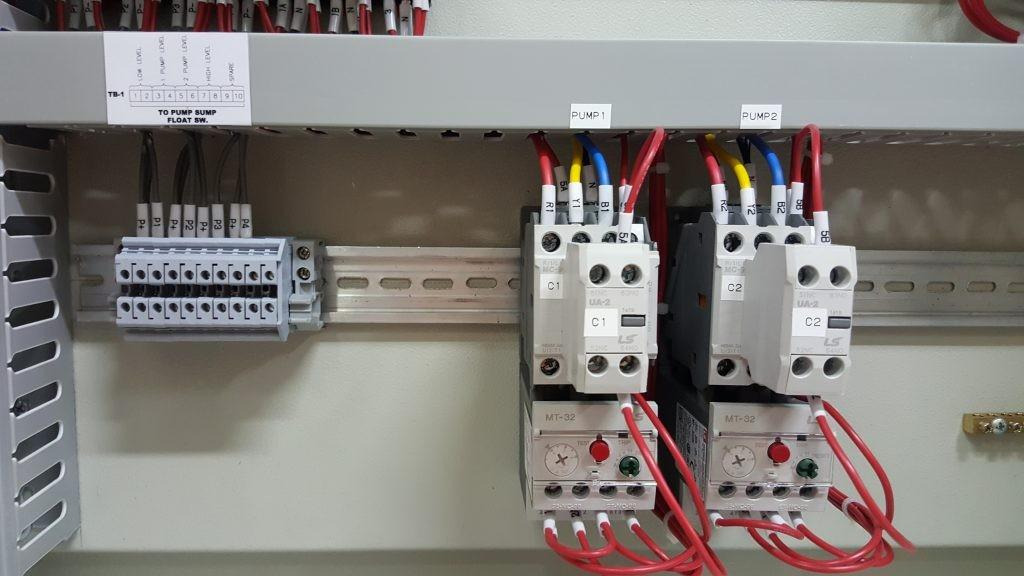

직입기동 판넬에서 보이는 전자식접촉기(MC) - (출처 : https://www.linkedin.com/)

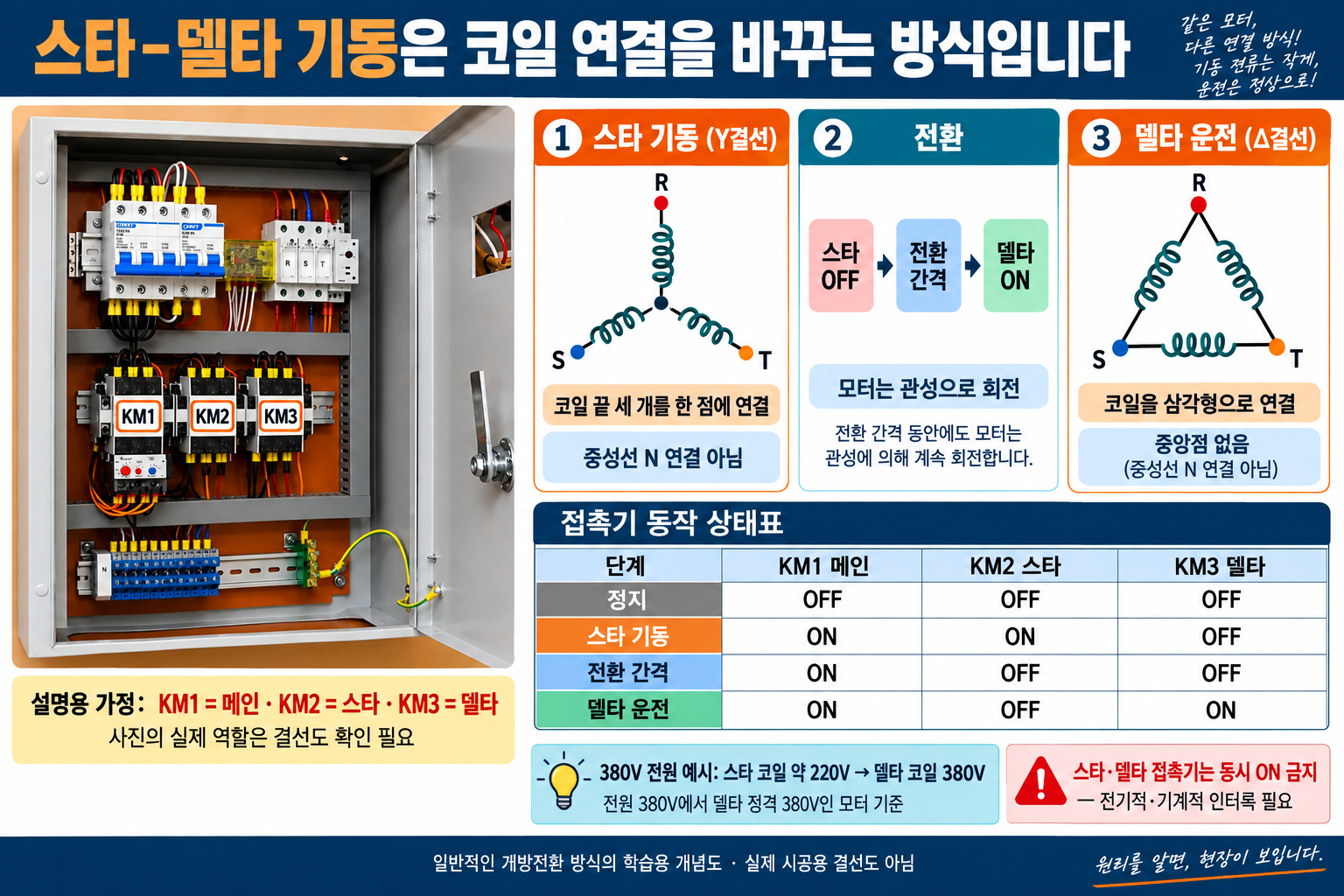

스타-델타기동(Y-Δ 기동)의 제어반(판넬) 사진 - 접촉기가 3개인 것을 확인할 수 있습니다. (출처 : https://diacon.cl/)



직입기동 DOL	Y-Δ 기동
MC 1개	MC 3개
구조 단순	구조 복잡
모터에 전전압 즉시 인가	Y로 기동 후 Δ로 전환
별도 Y-Δ 전환 타이머 불필요	타이머 필요
비교적 소용량 모터에 적용하기 쉬움	기동전류를 줄여야 하는 경우 사용





인버터 제어반(판넬) 구성 : 인버터가 달려있습니다. (좌측사진출처 : https://www.made-in-china.com/ ｜ 우측사진출처 : 윌로 Hiboost 카다로그 발췌)



방식	판넬에서 주로 보이는 구성	읽어야 할 운전 흐름
직입기동	접촉기와 모터 보호장치	운전 명령 → 접촉기 투입 → 정격 주파수 운전
와이델타기동	일반적으로 주·스타·델타 접촉기, 전환 제어	스타 기동 → 전환 → 델타 운전
인버터 제어	드라이브, 운전 명령·속도 지령·센서 입력	운전 허가 → 가속 → 설정에 따른 속도 조절



와이델타는 기동 중 연결 방식을 바꾸는 방식으로, 모터 정격과 인출선 조건이 맞아야 합니다.

스타와 델타 접촉기가 동시에 붙지 않도록 하는 인터록이 중요합니다. 인터록은 서로 충돌하는 동작을 막는 조건이나 장치입니다.



인버터 판넬은 전원이 들어와 있어도 운전 허가가 없거나 속도 지령이 없으면 모터가 돌지 않을 수 있습니다.

고장 코드도 제품별 의미가 다르므로 코드 전체와 모델명을 함께 기록해야 합니다.

인버터 출력과 모터 사이의 개폐장치 사용은 제조사 요구조건을 따라야 하며, 일반 접촉기처럼 임의로 개폐해서는 안 됩니다.



여기에 한 가지 더 추가하자면, '소프트 스타터(Soft Starter) 기동'이라는 개념도 있습니다.



Y-Δ 기동이

차단기 → Main MC + Star MC + Delta MC → 모터

와 같이 구성된다면



소프트 스타터를 적용하면 보통은 회로를 다음처럼 바꿉니다.

차단기 → (Main MC) → Soft Starter → 모터



소프트 스타터를 사용한다고 MC가 무조건 하나도 없어지는 것은 아닙니다. 제품에 따라 메인접촉기나 바이패스 접촉기를 별도로 사용할 수도 있고 바이패스가 내장된 제품도 있어 바이패스 MC를 줄일 수 있습니다.



특히 펌프에는 소프트 스타터가 상당히 잘 맞아 많이 사용되는데

Y-Δ는   Y → 순간 전환 → Δ   과정에서 전류와 토크 변화가 생기지만, 소프트스타터는 전압/토크를 점진적으로 올릴 수 있기 때문입니다. 정지할 때도 부드럽게 감속시켜 수격현상(Water Hammer)을 줄이는 기능이 있는 제품들이 있습니다.





정리하면 다음과 같습니다

방식	주요 구성	특성
직입기동(DOL)	MC 1개 중심	바로 전전압 인가
스타델타기동(Y-Δ)	MC 3개 + 타이머	Y로 기동 → Δ 전환
소프트 스타터(Soft Starter)	Soft Starter 중심	전압/토크를 서서히 증가
인버터 기동(VFD)	인버터 중심	주파수와 전압을 함께 제어





직입기동/와이델타기동/인버터 기동의 차이를 알고 싶으시면 아래 게시물의 7번 제목 : 직입기동, 와이델타기동, 인버터 제어 비교를 참고하시길 바랍니다.

펌프 모터 결선 쉽게 이해하기｜단상·3상, Y·Δ 결선과 케이블 가닥 수



---

2. 펌프가 작동하지 않을 때 현장 점검 체크리스트



1단계 — 문을 닫은 상태에서 운전자가 확인할 항목

체크할 내용	기록하면 좋은 정보
설비명·펌프 번호·현재 모드	1호기 AUTO, 2호기 정지 등
경보와 발생 시각, 고장 이력	리셋 전 화면 내용·사진
실제 수위·압력과 표시값이 맞는지	안전하게 볼 수 있는 현장 계기와 비교
운전 표시와 실제 배수·급수 상태	물이 나오는지, 압력이 변하는지
누수·침수·탄 냄새·비정상음	문을 열거나 만지지 않고 관찰
최근 변경 사항	정전, 부품 교체, 센서 청소, 설정 변경



연기, 아크, 침수 등 위험 징후가 있으면 접근과 조작을 멈추고 현장 비상 절차에 따라 담당자에게 알립니다. 경보를 지우기 전 기록하면 간헐적인 고장 원인을 찾는 데 도움이 됩니다.





2단계 —전기 담당자가 작업 전 확보할 조건

• 최신 도면, 전원 계통, 모터·제어기 모델과 작업 범위를 확인했습니다.
• 주전원뿐 아니라 별도 제어전원·원격 전원·예비전원 등 모든 공급원을 확인했습니다.
• 전원을 격리하고 잠금·표지를 적용해 재투입과 예기치 않은 기동을 방지했습니다.
• 잔류 에너지를 처리하고 적합한 장비로 작업 부위의 무전압을 확인했습니다.
• 인접 충전부, 역송전·유도전압, 펌프와 배관의 압력·회전 위험도 검토했습니다.

이 순서는 국내 안전보건규칙의 정전 작업 절차와 함께 현장 작업허가 기준을 적용해야 합니다. 메인 차단기 OFF만 보고 내부 전체가 안전하다고 판단하지 않습니다. 전원 측 단자에는 전압이 남을 수 있습니다.





3단계 —안전 조치 후 내부 점검

점검 대상	주의점
단자·전선의 변색, 녹음, 피복 손상	탄 단자를 조이기만 하고 끝내지 말고 원인과 손상 범위 확인
접속부와 부품 고정	제조사 토크·절차 적용, 모든 나사를 무조건 더 조이지 않기
접지·케이블 인입부·라벨	보호도체 연결, 방수·밀봉, 도면과 식별 일치 확인
접촉기와 보호장치	접점 손상, 기계적 이상, 정격·설정·교체 이력 확인
팬·필터·통풍·결로	열과 습기의 유입 원인까지 확인
센서·현장 배선	플로트 걸림, 오염, 단선 등은 현장 안전조치 후 확인
필요한 전기시험	회로·제품에 적합한 시험 방법과 허용값 적용



절연저항시험을 할 때는 인버터, PLC, 센서 등 연결된 전자기기에 시험 전압이 가해지지 않도록 제조사 지침에 따른 분리가 필요합니다.

또한 일반적인 전류 출력형 CT는 1차에 전류가 흐르는 상태에서 2차 회로를 개방하면 위험한 전압이 발생할 수 있습니다. 계측선이라고 가볍게 빼면 안 됩니다.





4단계 —복구 후 시험운전

• 공구·임시 배선·작업자가 위험 구역에서 철수하고 덮개와 방호가 복구되었습니다.
• 관계자와 시험운전·재기동 시점을 공유했습니다.
• 승인된 절차로 회전 방향, 실제 유량·압력·수위 변화와 이상음을 확인했습니다.
• 필요한 운전 측정은 담당자가 적합한 장비·보호구·절차로 수행하고 상별 전류 등을 기록했습니다.
• 자동 기동·정지, 교번·추가운전, 경보 등 해당 기능을 검증했습니다.
• 최종 모드와 설정을 확인하고 변경 내용·미해결 사항을 인계했습니다.

점검 후 수동 모드로 남겨 두는 실수도 운영 장애로 이어질 수 있습니다. 다만 무조건 자동으로 돌리는 것이 아니라, 현장에서 정한 최종 운전 상태로 복구해야 합니다.

---

3. 전기 담당자의 고장 진단 흐름｜차단기 → MC → EOCR → 전압 → 전류 → 펌프



순서	확인 대상	확인하는 이유
①	차단기	주전원이 정상적으로 공급되는지 확인
②	MC(전자접촉기)	운전 명령에 따라 접촉기가 정상 동작하는지 확인
③	EOCR	OL·결상·과전류 등 보호장치 동작 여부 확인
④	전압	3상 전압 및 결상·전압불평형 여부 확인
⑤	전류	상별 운전전류와 불평형·과전류 여부 확인
⑥	펌프	임펠러 구속, 케이블, 모터 및 기계적 이상 확인



현행 산업안전보건기준에 관한 규칙 제318조는 감전 위험이 있는 전기 설비의 정비·점검을 자격·경험 등을 갖춘 사람이 수행하도록 규정하고 있고, 제319조는 정전 작업 시 전원 확인·차단·잠금표지·잔류전하 방전·무전압 확인 등의 절차를 규정합니다.



활선 상태에서 초보자가 측정하는 것은 매우 위험할 수 있습니다.

---

4. 펌프 제어반(판넬) 대표적 트러블 : 증상별 원인과 대응방법

아래는 진단을 시작할 때 살펴볼 대표적인 증상입니다. 발생 빈도 순위나 확정 진단표는 아닙니다. ‘가능한 원인’을 확인한 뒤 수리 방향을 정해야 합니다. 내부 측정·교체는 앞의 안전 절차를 확보한 담당자 작업입니다.



증상	가능한 원인	확인 방향과 해결 방안
화면과 표시등이 모두 꺼짐	상위 전원 차단, 제어전원 보호장치 동작, 전원장치 고장	건물·설비 전원 상태부터 구분. 담당자가 제어전원 공급과 보호 동작 원인을 확인한 뒤 복구
수동은 되는데 자동은 안 됨	자동 조건 미충족, 센서 이상, 원격 운전 허가 없음, 설정 오류	실제 수위·압력과 입력 표시, 자동 모드·허가 조건 비교. 센서·설정 원인 수정
접촉기 소리는 나지만 모터가 안 돎	주회로 전원 이상, 주접점 손상, 모터·케이블 이상	‘코일 동작’과 ‘모터 전력 공급’을 나누어 진단. 손상 부품·회로 수리
접촉기가 덜덜 떨거나 붙었다 떨어짐	코일 전압 저하, 제어 접촉 불량, 입력 신호 흔들림	제어전원과 명령 신호 안정성 확인. 원인 수리 후 접점 손상도 확인
EOCR·과부하가 운전 중 동작	임펠러 걸림, 과부하 운전점, 결상·전류 불평형, 설정 부적합	고장 이력과 명판·설정·상별 전류·기계 상태 비교. 원인 제거 없이 설정값을 올리지 않기
차단기가 투입 직후 동작	단락·지락, 배선 이상, 기동 조건과 보호 협조 문제	반복 투입 중지. 담당자가 고장 구간과 보호장치 적합성 진단
누전보호장치가 동작	습기·침수·절연 손상, 드라이브 적용 조건 불일치 등	케이블·모터·판넬과 장치 선정 조건 확인. 접지를 빼거나 보호를 우회하지 않기
너무 자주 켜졌다 꺼짐	기동·정지 간격 부족, 수면 흔들림, 체크밸브 누설, 압력탱크 문제	수위·압력 추세와 주기 기록. 센서 설치·설정 및 수리적 원인을 구분해 조치
운전 표시는 켜졌지만 물이 안 나옴	표시가 명령만 반영, 공기 유입·공회전, 밸브 문제, 역회전, 임펠러 문제	실제 운전·수위·압력 확인. 공회전 등 이상 상태는 승인된 절차로 정지 후 유체 계통까지 점검
정지 조건인데 계속 운전	센서·명령 유지, 접점 용착, 제어 논리 문제	안전한 정지·격리 후 명령과 출력 상태 구분. 설정·센서·접촉기 등 확인된 원인 수리
인버터 과전류·과전압·과열 경보	부하 걸림, 가감속 조건, 전원 이상, 냉각 문제 등	모델별 코드와 발생 시점을 확인. 설명서에 따른 진단 후 원인 수정
두 대가 있는데 고수위 경보 발생	한 대 고장, 추가운전 조건 불충족, 토출 막힘, 유입량이 처리능력 초과	각 펌프의 실제 배수와 추가운전 조건 확인. 전기·기계·용량 문제를 함께 구분



접촉기 떨림은 부품 자체뿐 아니라 낮은 전압, 제어회로 접촉 불량, 불안정한 입력에서도 발생할 수 있습니다. 따라서 소리만 듣고 접촉기를 교체하면 원인이 남을 수 있습니다.



인버터를 사용하는 회로의 누전보호장치는 드라이브 특성과 제조사 요구에 맞게 선정해야 합니다. 누전 경보를 ‘인버터라 원래 그렇다’고 무시해서는 안 됩니다.



실제로 원인을 좁히는 질문 순서

‘펌프가 안 돌아요’라는 말만으로는 범위가 너무 넓습니다. 다음 질문으로 나누어 보세요.

1. 전원 표시와 화면은 정상인가요?
2. 지금 운전해야 할 수위·압력 조건인가요?
3. 모드와 원격 허가, 보호 조건은 충족되었나요?
4. 제어기의 운전 출력과 접촉기·인버터 상태는 일치하나요?
5. 모터가 실제로 돌고, 물의 흐름까지 정상인가요?

예를 들어 ‘자동에서 안 돌고 수동에서 돈다’면 자동 입력·허가 조건을 먼저 살펴볼 수 있습니다. 수동 운전이 된다는 사실만으로 센서 고장이라고 확정하거나, 수동으로 계속 운전해도 안전하다고 판단할 수는 없습니다.



---

5. 초보 엔지니어가 특히 조심할 다섯 가지



• 고장 리셋을 수리로 생각하지 않기. 리셋은 경보를 해제하거나 재시도 조건을 만드는 동작입니다. 원인이 남으면 다시 정지하거나 손상이 커질 수 있습니다.
•  보호접점과 센서를 임의로 연결해 우회하지 않기. 잠깐 시험하려는 연결도 공회전·넘침·예기치 않은 기동을 만들 수 있습니다.
• 수동 모드가 모든 보호를 보장한다고 생각하지 않기. 어떤 조건이 유지되고 우회되는지는 회로마다 다릅니다.
• 인버터 화면이 꺼졌다고 바로 만지지 않기. 전원 차단 후에도 DC 회로에 에너지가 남을 수 있어 제품별 대기시간과 무전압 확인절차를 따라야 합니다.
• 설정 변경 전후 값을 기록하기. 특히 전류 보호값, 수위·압력 기준, 가감속 시간은 이유와 승인 내용을 함께 남깁니다.

인버터의 방전 대기시간은 모델과 용량에 따라 다릅니다. ‘몇 분이면 모든 인버터가 안전하다’는 공통값을 적용하지 마세요.



---



6. 현장에서 남겨 두면 도움이 되는 점검 기록



처음에는 수리 결론보다 확인한 사실을 정확하게 남기는 습관이 중요합니다. ‘펌프 이상’보다 ‘자동 모드, 수위 기동점 이상, 운전 출력 없음, 고장 코드 없음’이라고 기록하면 다음 담당자가 원인을 좁히기 쉽습니다.



기록 항목	작성 내용
설비 정보	위치 / 판넬명 / 펌프 번호 / 모터·드라이브 모델
발생 조건	일시 / 수동·자동 / 기동 직후·운전 중·정지 시
증상과 경보	코드·문구 원문 / 사진 / 반복 여부
운전 상태	실제 수위·압력 / 표시값 / 운전·출력 상태
담당자 측정	측정 위치·조건 / 전압·상별 전류 등 필요한 값
조치	확인된 원인 / 수리 부품 / 설정 변경 전후와 근거
복구 확인	시험 결과 / 최종 모드 / 미해결 사항 / 인계자



제어반을 공부할 때는 전력의 흐름, 명령의 흐름, 실제 물의 흐름을 함께 따라가보시길 추천드립니다. 어느 단계에서 예상과 달라졌는지 설명할 수 있으면, 복잡하게 보이던 판넬도 조금씩 읽히기 시작하실 겁니다.



저도 아직은 초보 엔지니어라 함께 공부하면서 실력을 키워나갔으면 합니다.

---

🔎 FAQ



Q1. 펌프 제어반과 분전반은 같은 건가요?

→ 분전반은 여러 회로로 전력을 나누고 보호하는 기능이 중심입니다. 펌프 제어반은 여기에 펌프의 기동·정지와 수위·압력 판단 등 운전 기능이 더해집니다. 실제 설비에서는 분전과 제어 기능을 한 함체에 구성하기도 합니다.



Q2. MC와 EOCR은 어떤 차이가 있나요?

→ MC는 모터 전력 회로를 열고 닫는 접촉기입니다. EOCR은 전류 등을 감시하고 이상 시 보호 출력을 내는 장치입니다. EOCR의 신호로 MC를 떨어뜨려 모터를 정지시키는 구성이 가능합니다. 지원 보호 기능은 모델마다 확인해야 합니다.



Q3. 전원등이 켜졌는데 펌프가 안 도는 이유는 무엇인가요?

→ 전원등은 해당 표시 회로의 상태만 알려줍니다. 자동 조건 미충족, 보호 동작, 제어 출력 이상, 주회로 이상 등이 따로 있을 수 있습니다. 전원등 하나로 전체 정상 여부를 판단할 수 없습니다.



Q4. 제어반에서 딸깍 소리가 나면 정상인가요?

→ 접촉기나 릴레이가 전환될 때 단발성 동작음이 날 수 있습니다. 하지만 반복적인 떨림, 평소와 다른 큰 소리, 탄 냄새가 동반되면 점검이 필요합니다. 소리만으로 정상·고장을 단정하지 않습니다.



Q5. 과부하가 자주 걸리면 전류 설정을 높여도 되나요?

→ 임의로 높이면 모터 보호가 약해질 수 있습니다. 먼저 실제 부하, 전원 상태, 모터 명판, 보호장치 선정·설정이 맞는지 확인해야 합니다. 설정 수정이 필요하다면 담당자가 제조사 지침과 회로 조건을 검토해 결정합니다.



Q6. 제어반 점검은 얼마나 자주 해야 하나요?

→ 모든 설비에 동일한 주기를 적용할 수는 없습니다. 제조사 권장 주기, 현장 관리 기준, 법정 점검 대상 여부, 습기·분진·가동시간과 고장 이력을 반영합니다. 정기점검 사이에도 경보와 수위·압력 등 운전 상태를 기록하면 변화 파악에 도움이 됩니다.



Q7. 판넬 이상과 펌프 기계 고장은 어떻게 구분하나요?

→ 운전 명령이 나오는지, 출력이 실제 모터에 전달되는지, 모터가 돌 때 물이 제대로 이동하는지를 차례대로 확인합니다. 임펠러 걸림은 전기 보호 동작으로 나타날 수 있고 센서 고장은 펌프 정지로 나타날 수 있어, 한쪽만 보면 원인을 놓칠 수 있습니다.
