직류(DC)와 교류(AC) 차이는?｜직렬·병렬회로부터 50Hz·60Hz 모터 회전수까지｜펌프 공부(전기 기초 #3)

* 이 글은 비전공자인 필자가 공부를 하기 위해 정리한 내용입니다. 내용이 틀리거나 부적합 내용이 있다면 댓글로 알려주세요.



건전지는 DC인데 가정용 콘센트는 왜 AC일까요? 그리고 펌프 명판에 적힌 220V, 380V, 50Hz, 60Hz는 무엇을 의미할까요?



펌프와 모터를 공부하다 보면 직류(DC), 교류(AC), 직렬·병렬, 주파수라는 용어를 자주 만나게 됩니다. 이번 글에서는 비전공자도 이해할 수 있도록 기본 회로부터 220V의 의미, 그리고 50Hz와 60Hz에 따라 펌프 모터의 회전수가 달라지는 이유까지 정리해보겠습니다.





---

1.1. 직류 (DC, Direct Current)

직류는 전류가 한 방향으로만 흐릅니다.

☞  직류(DC)는 전류가 기본적으로 한 방향으로 흐르는 전기입니다. 건전지처럼 전압이 거의 일정한 직류도 있지만,

      시간에 따라 크기가 변하는 직류가 있을 순 있습니다.



1.2. 직류회로의 기본 구조 이해 (직렬연결와 병렬연결의 차이)

대표적인 예 : 건전지, 자동차 배터리, 휴대전화 충전기 출력 측



① 직렬연결 : 한 경로로만 흐름 :  관습적으로 전류의 방향은 (+)에서 (-)로 정의합니다. 실제 금속 도체 안에서 전자가 이동하는 방향은 반대인 (-)에서 (+)로 이동합니다.

☞ 따라서 직렬연결의 경우, 극성 연결이 매우 중요하다.





★ 특징 :

전류(I)는 모두 동일

전압(V)은 나누어짐

저항(R)은 합산됨

회로 구성이 단순하고 배선이 쉬움.

연결된 부품 중 하나라도 고장 나거나 끊어지면, 전체 회로의 전류가 차단되어 모든 부품이 작동하지 않음.



*헷갈리는 포인트 잡기

직렬연결에서는 각 저항에 흐르는 전류가 같다고 했는데, 저항을 추가하면 왜 전체 전류는 줄어들까요?

V=IR 입니다. 공급 전압이 같다면 전체 저항이 커질수록 회로 전체에 흐르는 전류는 감소합니다. 다만 감소한 그 전류가 직렬로 연결된 모든 저항에 동일하게 흐른다는 의미로 이해해야 합니다.



★ 전류값이 변하는 것과 각각의 저항에 전류값이 동일하게 흐른다는 점은 다른 의미이므로 구분해서 이해하는 것이 필요합니다.





② 병렬연결 : 전기가 흐르는 길이 여러 갈래로 나뉘어 각각 독립적으로 연결되는 방식



병렬연결의 예시와 필자가 궁금했던 내용을 정리한 그림



★ 특징 :

전압(V)는 모두 동일

전류(I)는 각 가지로 나누어짐

전체 저항(R)은 감소

부품 하나가 고장 나거나 끊어져도, 다른 부품들은 독립적으로 정상 작동



- 가정용 전기 콘센트와 멀티탭에 연결된 모든 가전제품은 병렬로 연결~

---

2.1. 교류 (AC, Alternating Current)

교류는 전류의 흐름 방향과 전압의 크기가 주기적으로 바뀝니다. 가정과 산업현장에서 공급되는 전력은 대부분 교류입니다.



2.2. 교류회로의 전압과 주파수



- 220V인데 왜 실제 최대 전압은 약 311V일까요?



① 전압 : 직류회로는 전압이 일정한 반면 교류회로의 경우, 전압이 정현파(사인파) 형태로 변동합니다.

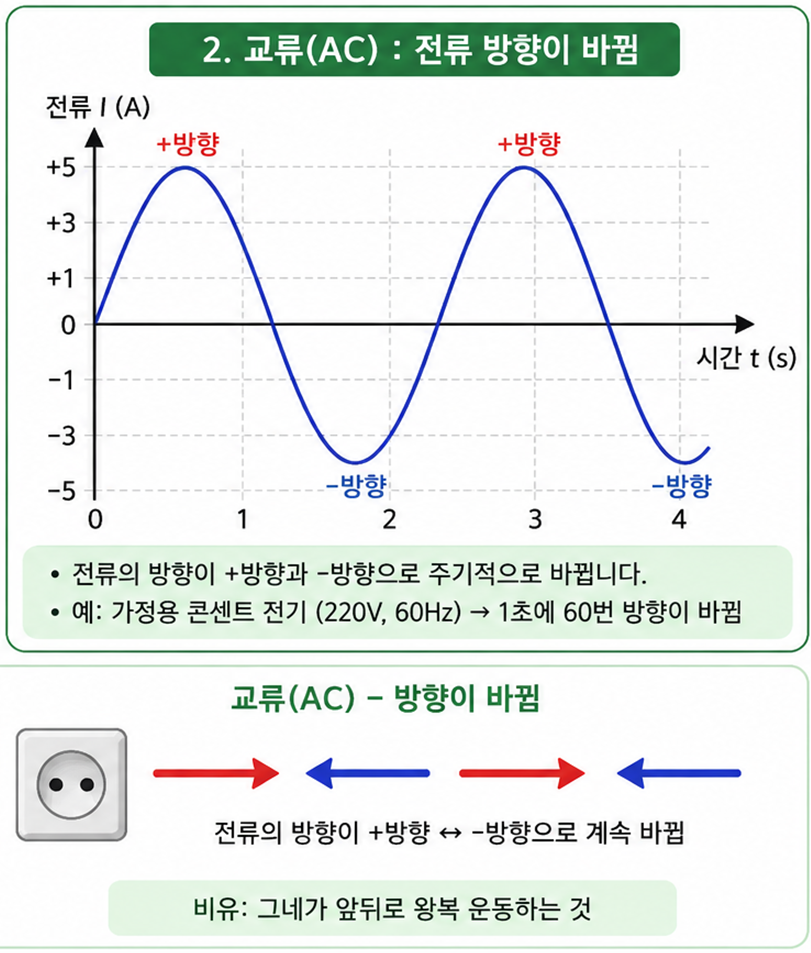

교류전압의 파형주기를 나타낸 그림





사실 우리가 사용하는 220V 교류는 사실 순간적으로 +311V까지 올라갔다가 -311V까지 내려가는 파형을 반복하는 전압입니다.



220V는 RMS(실효값 : 매순간 변하는 교류 전압이 실제로 회로에 전달하는 실제 효력을 나타내는 값 =>전력(에너지)의 관점에서 직류와 동등한 가치를 갖는 값)입니다.



다시 쉽게 정리하자면,

220V AC의 실효값(RMS)는 같은 저항에서 220V DC와 비슷한 발열 효과를 내는 교류 전압값이라고 이해하면 쉽습니다.



1.414x220V  = 311V



☞ +311V ~ -311V를 반복합니다.

(*이 계산은 이상적인 정현파 교류를 기준으로 합니다)





② 주파수 : 전압의 변화 속도이자, 전류 방향이 바뀌는 속도



- 60Hz가 의미하는 것



한국에서는 60Hz를 사용합니다. 이것은 1초 동안 정현파가 60개의 완전한 주기를 반복한다는 뜻입니다.

한 주기에는 양(+) 반주기와 음(-) 반주기가 각각 한 번씩 있으므로, 1초 동안 극성이 총 120개의 반주기를 형성합니다.



유럽에서는 50Hz를 사용

그렇다면 이것은 1초동안 50개의 완전한 주기를 반복한다는 뜻이고 1초 동안 극성이 총 100개의 반주기를 형성한다는 뜻입니다.



---

[ 🔧​ 펌프 현장에서 생각해보기 ]



★ 50Hz와 60Hz가 펌프 모터 회전수를 바꾸는 이유



• N : rpm(분당 회전수)
• f : 전원 주파수
• P : 모터의 극수



4극 60Hz 모터의 분당 회전 수 = 120x60/4=1800rpm (정확히 표현하면 동기속도(synchronous speed)가 맞습니다)

4극 50hz 모터의 분당 회전 수 = 120x50/4=1500rpm (정확히 표현하면 동기속도(synchronous speed)가 맞습니다)



* 실제 유도전동기의 회전수는 슬립(slip) 때문에 동기속도보다 조금 낮습니다

  예를 들어 4극 60Hz 모터 명판의 실제 회전수는 약 1,750rpm 전후로 표시되는 경우가 있습니다.



☞ 유럽용 펌프를 한국에 가져와서 돌리면 회전 수가 달라지고 유량, 양정, 소요동력도 변할 수 있습니다.

(단, 실제 운전 가능여부는 모터 정격전압, V/Hz, 제조사 허용조건까지 확인해야 합니다)



★ 이 아이디어를 응용하여 적용한 것이 인버터(VFD) 입니다.

주파수를 우리가 원하는 대로 바꿀 수 없을까요? 가능합니다.

이미 산업현장에서는 인버터(VFD)를 이용해 모터에 공급되는 주파수를 조절하고 펌프 회전속도를 제어하고 있습니다.



인버터에 대한 내용은 다음시간에 따로 공부하여 다루어보도록 하겠습니다.



---

✏️ 오늘 공부한  내용정리 : DC + AC + 직렬연결,  병렬연결 + 주파수 개념



개념	핵심
DC	전류가 기본적으로 한 방향으로 흐름
AC	전압·전류가 주기적으로 방향/극성을 바꿈
직렬	전류 동일, 전압 분배, 저항 합산
병렬	전압 동일, 전류 분배
220V	교류의 RMS 실효값
60Hz	1초에 60주기
4극 60Hz	동기속도 1,800rpm
4극 50Hz	동기속도 1,500rpm



---

🔍​ FAQ



Q. 직류(DC)와 교류(AC)의 가장 큰 차이는 무엇인가요?
→ DC는 전류가 기본적으로 한 방향으로 흐르고, AC는 방향과 극성이 주기적으로 변합니다.



Q. 220V인데 왜 최고전압은 311V인가요?
→ 220V는 RMS 값이며 정현파의 최대값은 약 220×√2=311V입니다.



Q. 한국 전기는 왜 60Hz인가요?
→ 한국의 상용전원 주파수는 60Hz를 사용합니다.



Q. 50Hz 모터를 60Hz에서 사용하면 어떻게 되나요?
→ 주파수 변화로 동기속도가 달라지며, 펌프라면 유량·양정·소요동력까지 변할 수 있으므로 제조사의 허용조건을 확인해야 합니다.
