펌프 제어반(판넬)이란? 구조·작동 원리와 주요 부품 역할｜펌프 제어반 #1

기계실에서 펌프제어반(판넬) 문을 보면 ‘전원’, ‘운전’, ‘고장’, ‘수동·정지·자동’이라는 표시가 먼저 눈에 들어옵니다. 안쪽에는 차단기와 전선, 이름도 생소한 부품들이 들어 있습니다. 처음에는 어디서부터 공부해야 할지 막막합니다.

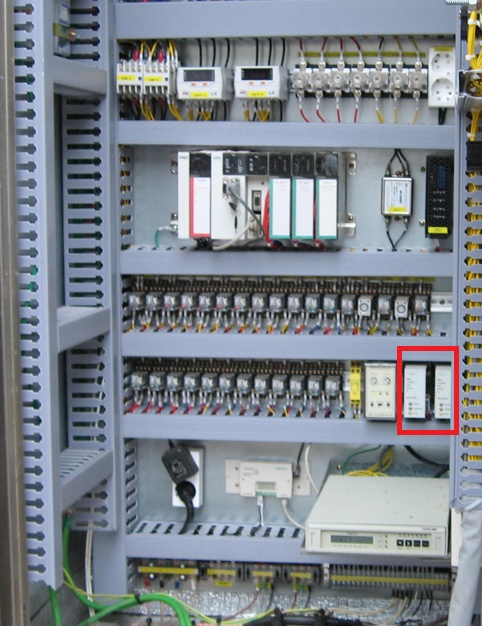

맨홀펌프 제어반 사진 : 처음 봤을 때 비전공자인 저는 뭐가 뭔지 하나도 몰라 어질어질 했었습니다.







펌프 제어반은 모터에 전력을 공급하고, 펌프를 언제 켜고 끌지 판단하며, 이상 상태를 감시하는 장치입니다. ‘판넬’, ‘패널’, ‘제어판넬’이라고도 부릅니다. 부품 이름을 모두 외우기보다 전원 → 운전 조건 → 출력 → 실제 펌프 상태 순서로 이해하면 훨씬 쉽습니다.



 오늘은 일반적인 저압 급수·배수 펌프를 기준으로 공부해보고 설명해보고자 합니다.



소방펌프, 방폭 설비, 고압 설비는 별도의 기준과 운전 요구사항이 있으므로 이 글의 정지·보호 논리를 그대로 적용하면 안 됩니다.



---



1. 펌프 제어반(판넬)은 어떤 일을 할까요?



제어반의 일을 네 가지로 나누면 구조가 보입니다.



하는 일	쉽게 풀어쓴 의미	현장 예시
전력 공급과 차단	모터가 쓸 전기를 연결하거나 끊습니다	운전 명령에 따라 접촉기가 동작
운전 판단	물의 양과 압력을 보고 운전 여부를 정합니다	집수정 수위가 높으면 배수 시작
보호	이상을 감지해 경보를 내거나 정지시킵니다	모터 과부하 감지 후 정지
표시·기록·연동	상태를 사람과 다른 시스템에 전달합니다	고장 표시, 중앙감시실 경보, 운전시간 기록



모든 제어반에 같은 기능이 들어 있는 것은 아닙니다. 작은 펌프는 릴레이와 수위조절기만으로 제어할 수 있고, 여러 대의 펌프는 전용 컨트롤러나 PLC를 사용하기도 합니다. 수위 제어기도 제품에 따라 한 대 또는 두 대를 제어하고, 플로트나 연속 수위센서를 입력으로 사용할 수 있습니다.

---



2. 펌프 제어반 구조: 문 바깥과 안쪽은 어떻게 다를까요?



(1) 문 바깥은 상태를 확인하고 명령하는 곳

제어반 도어 바깥의 다양한 형태 : 기본적으로 전원표시, 운전표시, 고장표시, 운전 선택 스위치가 있으며 용도 및 설계에 따라 표시되는 장치가 조금씩 다릅니다. 그러나 제어반 문 바깥은 상태를 확인하고 명령할 수 있다는 측면에서 보면 모두 같다고 할 수 있습니다.



• 전원 표시등: 해당 표시 회로에 전원이 들어왔다는 뜻입니다. 모터까지 모든 전원이 정상이라는 보장은 아닙니다.
• 운전 표시등: 운전 명령이나 접촉기 보조접점 등 설계된 신호를 표시합니다. 실제로 물이 나오고 있다는 증거와는 다릅니다.
• 고장 표시등·화면: 보호장치 동작, 센서 이상 등을 알립니다. 정확한 의미는 경보명과 도면을 확인합니다.
• 수동·정지·자동 선택스위치: 현장 조작 또는 자동 운전 논리를 선택합니다. ‘정지’는 전원 격리가 아닙니다.
• 전류계·압력 표시·HMI: 전류, 센서값, 설정값, 경보 이력을 보여줍니다. HMI는 사람이 조작하는 화면을 뜻합니다.

⚠️​ 주의!

비상정지 버튼과 외부 차단 손잡이는 설계에 따라 설치됩니다. 비상정지를 눌렀다고 내부 전체가 무전압이 되는 것은 아닙니다.



---



(2) 문 안쪽은 기능별로 구역을 나누어 이해하기

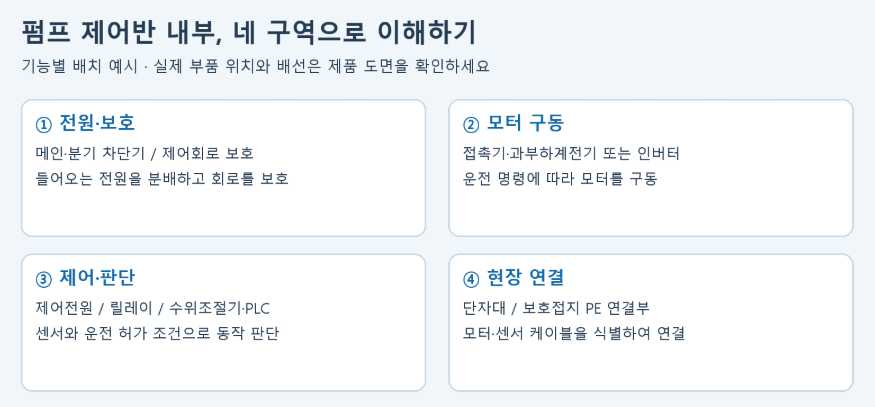

이는 이해를 돕고자 제작된 기능별 배치 개념도이며 시공용 도면이 아닙니다. 실제 부품과 위치·간격·배선 경로는 제품과 설계에 따라 달라지므로 도면을 확인해야 합니다.





위에서부터 순서대로 부품이 배치되는 된다고 외우는 것이 아니라 제어반(판넬)은 기능적인 측면에서 크게 4구역으로 나뉜다고 이해해야 합니다.

따라서 제어반을 볼 때는 전원 보호 구역, 모터 구동 구역, 제어 구역, 현장 배선 연결 구역을 찾는 것이 먼저입니다. 도면의 부품 번호와 실제 라벨을 맞추면 같은 부품이 어느 회로에 속하는지 알 수 있습니다.



* 접지단자대의 PE는 감전 보호를 위한 보호도체 연결점입니다. 중성선 N이나 제어전원 0V와 같은 뜻이 아니며, 서로 임의로 연결하거나 바꾸어 쓰면 안 됩니다.

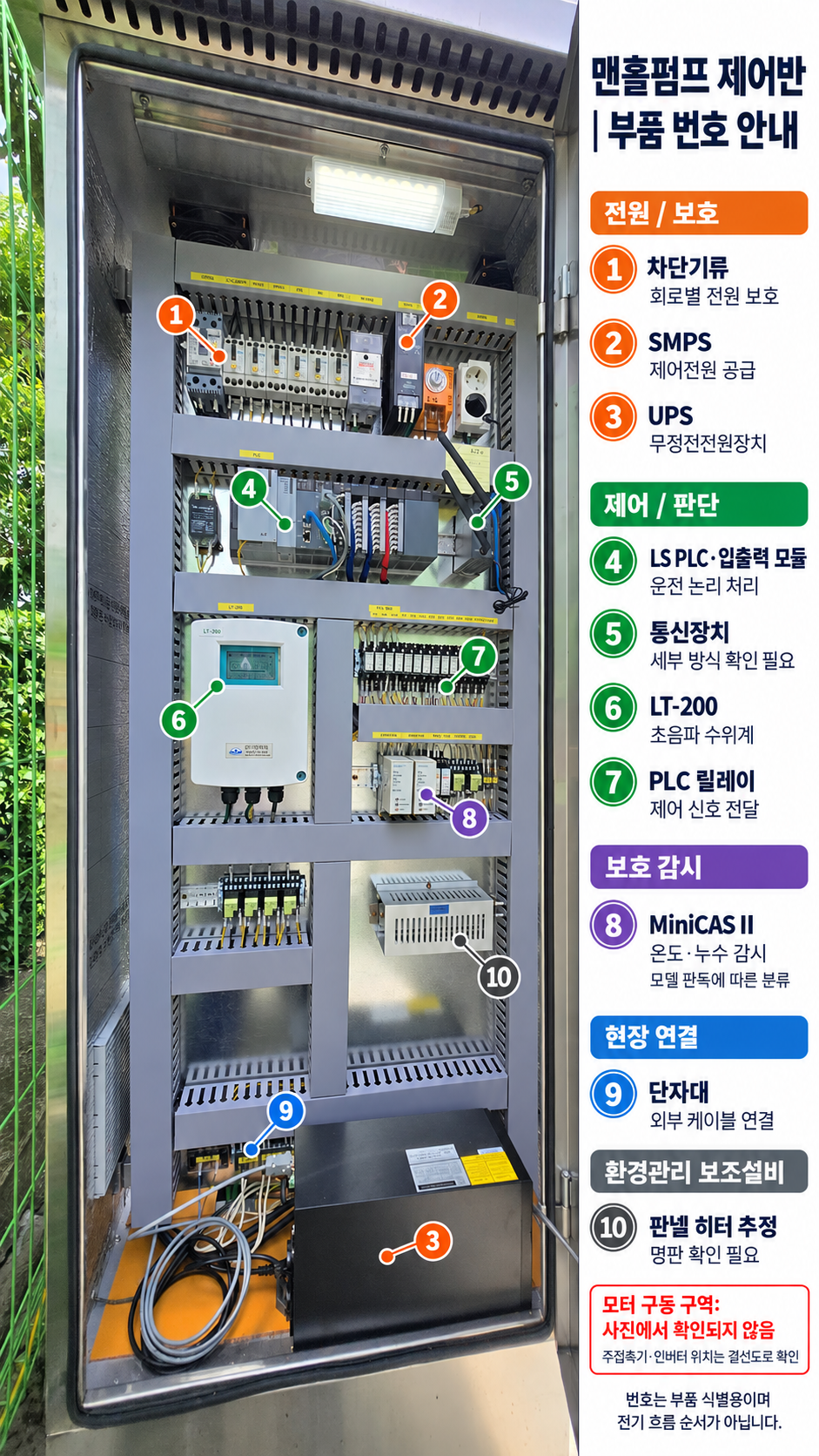

펌프 제어반을 기능별로 구역을 나눈 예시 (현장 사진을 토대로 구분한 것이기 때문에 정확한 부품명이나 역할은 도면을 통해 확인해야 합니다)



---



3. 전기의 흐름 : 동력회로와 제어회로



(1) 동력회로는 모터에 힘을 보내는 길

일반적인 직입기동 회로는 전원 → 차단·보호장치 → 전자접촉기 주접점 → 과부하 검출부 → 모터로 이해할 수 있습니다. 실제로는 메인 보호와 펌프별 분기 보호가 나뉘거나, 모터보호차단기에 여러 기능이 통합되기도 합니다.



(2) 제어회로는 운전 여부를 결정하는 길

제어회로는 제어전원 → 선택스위치·센서·운전 허가 조건 → 릴레이 또는 컨트롤러 → 접촉기 코일로 이어집니다. 코일에 정해진 전원이 공급되면 접촉기가 주접점을 움직여 모터에 전력을 보냅니다.

접촉기는 작은 제어 신호로 큰 전력 회로를 개폐하는 역할을 합니다. 과부하 보호는 별도 계전기나 통합 보호장치가 담당하므로, 접촉기가 있다고 과부하까지 모두 보호되는 것은 아닙니다.

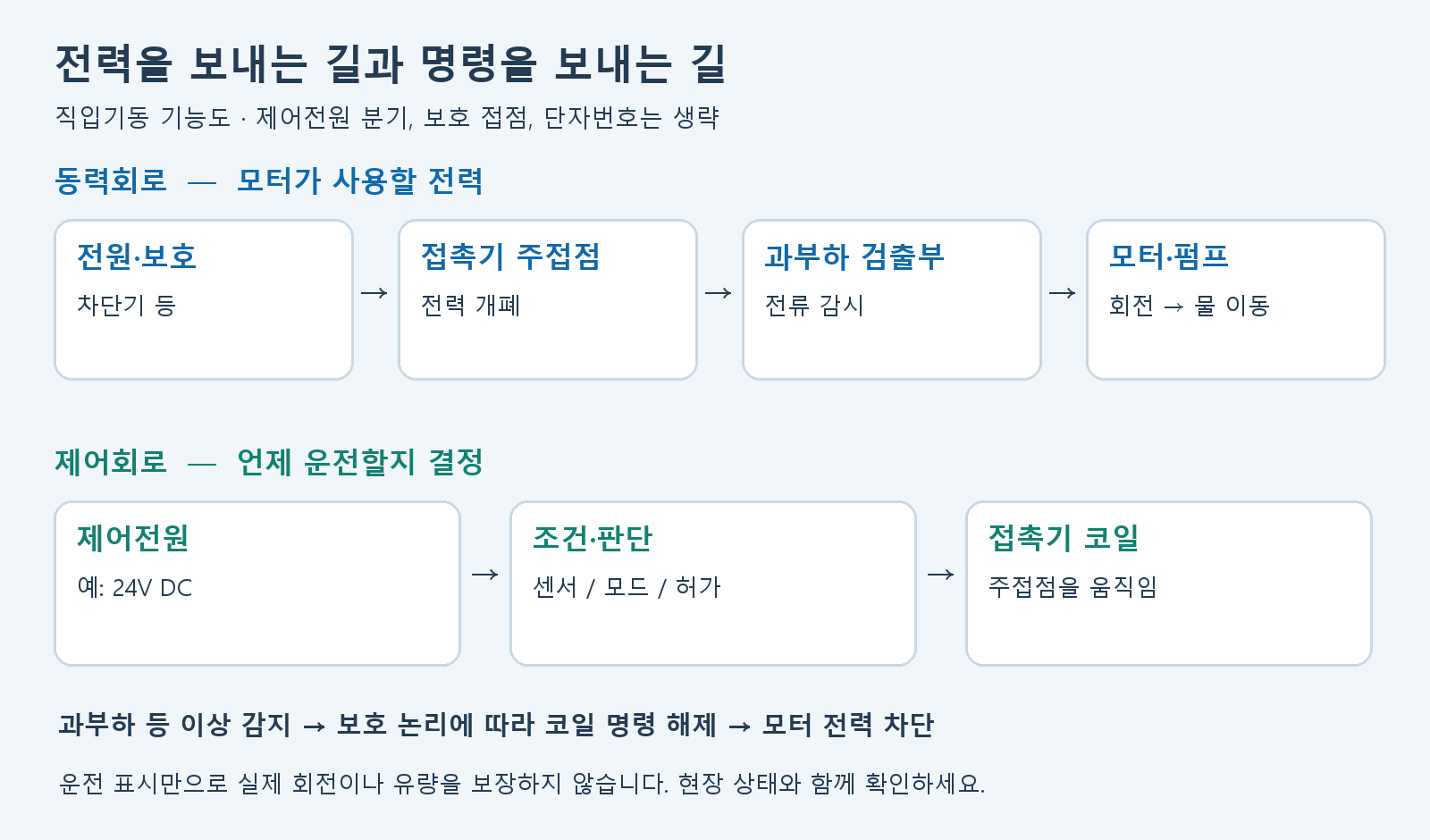

직입기동의 기능 예시입니다. 보호회로 구성, 제어전원 분기 위치, 단자번호는 생략했습니다.







예를 들어 모터 전압이 380V여도 제어전원은 24V DC일 수 있습니다. 다른 판넬은 220V AC 등을 사용할 수 있습니다.

모터 전압과 접촉기 코일 전압을 같은 것으로 생각하면 안 됩니다. 부품 교체 시에는 부품 번호뿐 아니라 정격전압, AC/DC 구분, 용도까지 확인해야 합니다.



또한 PLC 출력단자는 모터 전력을 직접 공급하는 단자가 아닙니다. 접촉기나 드라이브에 운전 명령을 전달하는 쪽이라고 이해하면 됩니다.





---



4. 펌프 제어반(판넬)의 주요 부품과 역할 한눈에 보기



부품 ·현장 명칭	하는 일	초보자가 헷갈리기 쉬운 점
배선용차단기 MCCB· 소형차단기 MCB	선정된 특성에 따라 과전류·단락 회로를 차단	켜져 있다고 모터 전압이 정상인 것은 아님
누전보호장치·누전차단기	누설전류에 따른 위험을 보호	제품에 따라 과전류 보호 포함 여부가 다름
전자접촉기 MC	주접점을 열고 닫아 모터 전력을 개폐	단락·과부하를 단독으로 모두 보호하지 않음
열동형 과부하계전기 THR	지속적인 과부하 상태를 검출	차단기와 역할이 같지 않음
전자식 모터보호계전기 ·EOCR	전류 등을 감시해 보호 출력 발생	결상·불평형·저전류 등의 기능은 모델마다 다름
변류기 CT	큰 교류 전류를 계측·보호장치가 읽을 신호로 변환	전류 측정용이며 모터 구동 부품이 아님
영상변류기 ZCT	도체 전류의 합을 이용해 누설 상태 검출	일반 전류계용 CT와 목적이 다름
변압기·SMPS	필요한 제어전원을 만듦	변압기와 AC→DC 전원장치는 같은 부품이 아님
보조릴레이·타이머	신호 전달, 조건 조합, 시간 지연	릴레이 접점에도 허용 전류와 용도가 있음
수위조절기·압력스위치	물의 높이나 압력 조건을 운전 신호로 바꿈	센서 이상도 펌프 고장처럼 보일 수 있음
PLC·전용 펌프 컨트롤러	교번, 증단, 경보 등 운전 논리 처리	입력·출력·설정·프로그램을 함께 확인해야 함
인버터 VFD	모터에 공급하는 주파수 등을 조절	단순한 스위치가 아니며 내부에 에너지가 남을 수 있음
단자대·PE 접지바	현장 케이블 연결과 보호도체 연결	선 색만으로 역할을 단정하지 않음
팬·필터·히터	설계에 따라 냉각 또는 결로 억제	팬 막힘과 결로도 전기 고장의 원인이 됨



여기서 과부하 보호와 단락 보호를 구분하는 것이 중요합니다. 과부하계전기는 모터의 지속적인 과전류를 보호하는 역할이며, 단락 보호용 차단기·퓨즈 등과 적절히 조합해야 합니다. 보호장치 정격과 설정은 모터 명판, 기동 조건, 회로 구성 및 제조사 지침에 따라 결정합니다.



보조접점 표기의 NO는 정상적인 비동작 상태에서 열린 접점, NC는 닫힌 접점입니다. 이것을 ‘물이 없으면 열린다’라는 뜻으로 외우면 안 됩니다. 수위와 접점 상태의 관계는 센서 구조·설치 방향·설정에 따라 확인해야 합니다.

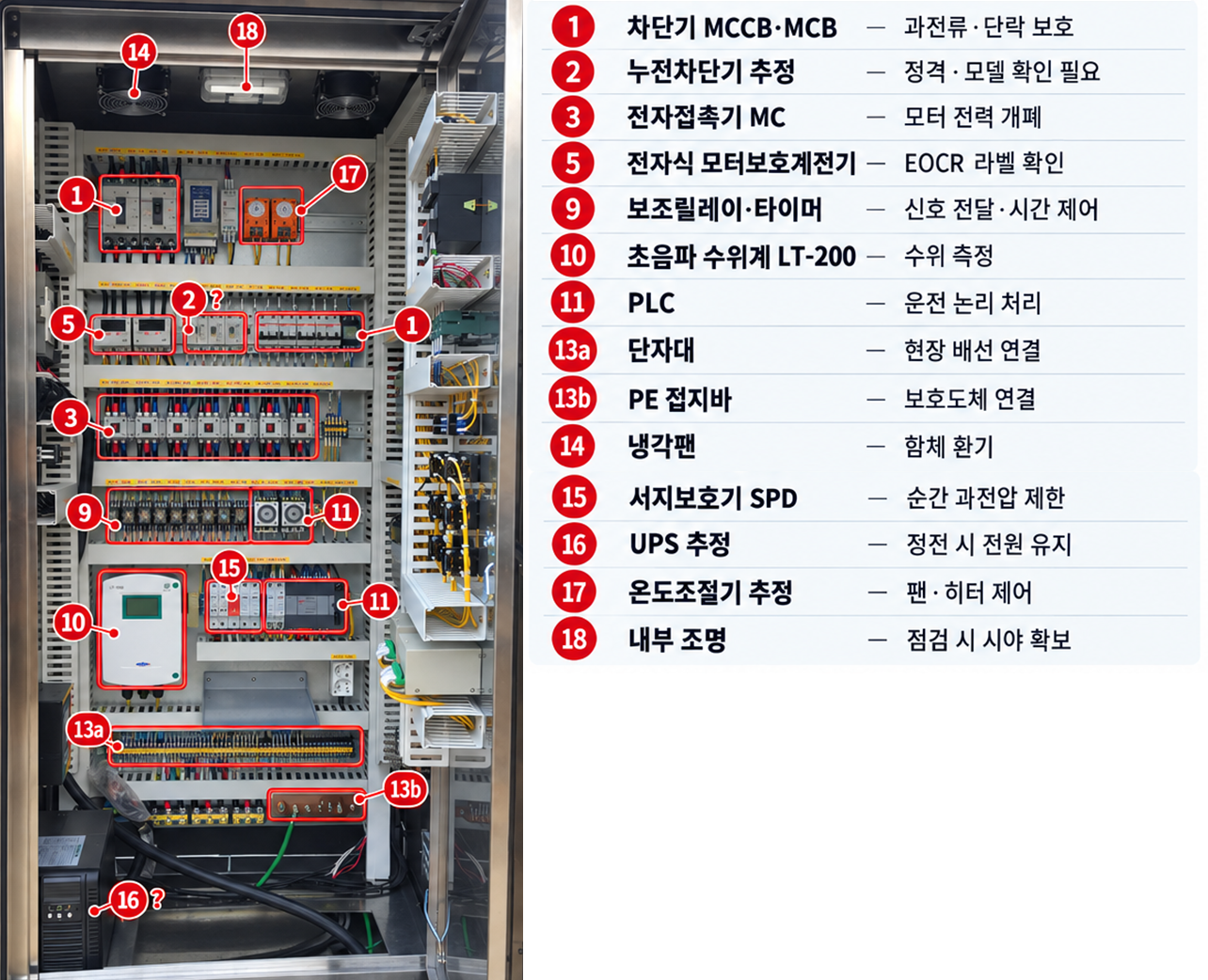

현장에 설치된 판넬에 들어간 기본 부품들 예시 (사진으로 추정하였기에 정확한 부품은 도면으로 확인하여야 합니다)



---



정리해보면



펌프 제어반은 단순히 펌프를 켜고 끄는 장치가 아니라 전원을 공급하고, 운전 조건을 판단하고, 모터를 보호하고, 펌프의 상태를 표시하는 장치입니다.



처음 제어반을 볼 때 모든 부품 이름을 외우려고 하기보다

전원 → 운전 판단 → 모터 구동 → 보호 → 상태 표시

순서로 이해하면 훨씬 쉽게 구조를 파악할 수 있습니다.



이번 글에서는 펌프 제어반의 기본 구조와 MCCB, MC, EOCR 등 주요 부품의 역할을 살펴봤습니다.



다음 글에서는 직입기동, Y-Δ(와이델타) 기동, 인버터 기동에 따라 펌프 제어반이 어떻게 달라지는지 살펴보고, 실제 현장에서 펌프가 작동하지 않을 때 어떤 순서로 점검해야 하는지도 공부하고 정리해보도록 하겠습니다.
