펌프의 기계 파트를 공부하다 보면 ‘임펠러’라는 말을 자주 만나게 됩니다. 펌프 안에서 회전하는 날개라는 것은 알겠는데, 사진을 보면 모양이 제각각입니다. 날개가 드러난 것도 있고, 원판으로 덮인 것도 있으며, 물이 지나가는 통로가 유난히 넓은 것도 있습니다.
이번에는 임펠러가 하는 일, 임펠러 종류별 특징과 적용 현장, 임펠러 직경이 달라질 때의 성능곡선 변화를 연결해서 정리해보겠습니다. 펌프 업무를 배우는 입장에서 헷갈리기 쉬운 용어와 실제 사양서를 볼 때 확인할 내용도 함께 공부해보겠습니다.
먼저 핵심부터 말하면, 임펠러는 모터의 회전력을 유체에 전달하는 부품입니다. 좋은 임펠러는 무조건 크거나 날개가 많은 것이 아니라, 이송액과 필요한 유량·양정에 맞는 임펠러입니다.
이 글은 주로 원심펌프를 포함한 회전동력식 펌프의 임펠러를 다룹니다. 기어·피스톤·진행공동형 스크루펌프 등 용적식 펌프는 작동 원리가 다릅니다.
1. 임펠러란? 펌프에서 어떤 역할을 할까요?

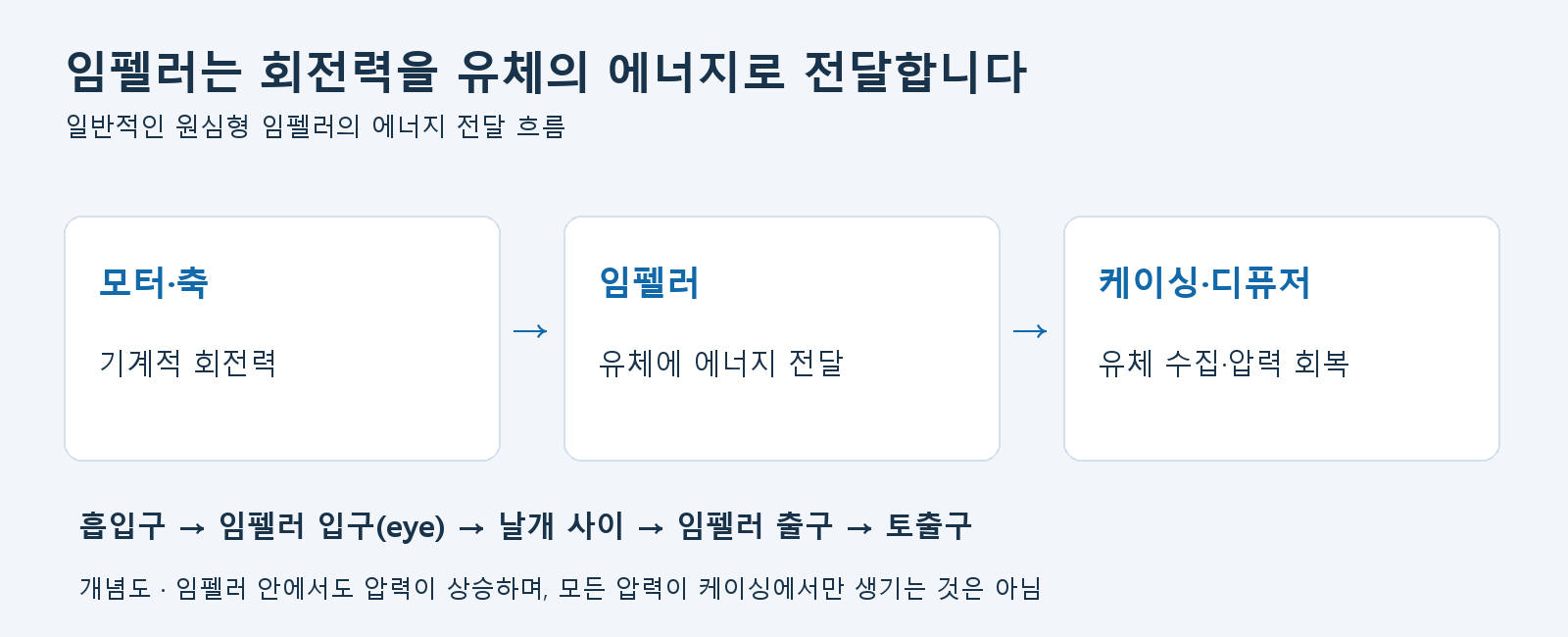

임펠러(impeller)는 축에 연결되어 회전하는 날개차입니다. 모터가 축을 돌리면 임펠러 날개가 유체에 힘을 가해 유체의 에너지를 높입니다.
일반적인 원심형 임펠러에서는 유체가 중심부의 입구인 아이(eye)로 들어와 날개 사이를 지나 바깥쪽으로 흐릅니다. 이후 케이싱이나 디퓨저가 유체를 모으고 안내하며, 속도에너지 일부를 압력에너지로 회복합니다.
여기서 ‘임펠러는 속도만 만들고 압력은 케이싱에서만 생긴다’고 외우면 부정확합니다. 임펠러 내부에서도 압력이 상승할 수 있고, 케이싱·디퓨저에서도 압력 회복이 이루어집니다.
또한 임펠러가 있다고 공기를 빼내며 무조건 자흡하는 것은 아닙니다. 일반 비자흡식 펌프는 액 충만 등 정해진 흡입 조건이 필요합니다. 자흡 가능 여부는 펌프 전체 구조와 설치 조건으로 확인합니다.
임펠러 관련 용어
| 용어 | 쉽게 이해하면 |
| 아이·흡입구 | 유체가 임펠러로 들어가는 입구 |
| 베인·블레이드 | 유체에 힘을 전달하는 날개 |
| 슈라우드 | 날개 앞뒤를 덮는 판 |
| 허브 | 임펠러 중심에서 축과 결합하는 부분 |
| 외경 D₂ | 원심형 임펠러의 바깥쪽 출구 직경 |
| 출구 폭 b₂ | 임펠러 출구 유로의 폭 |

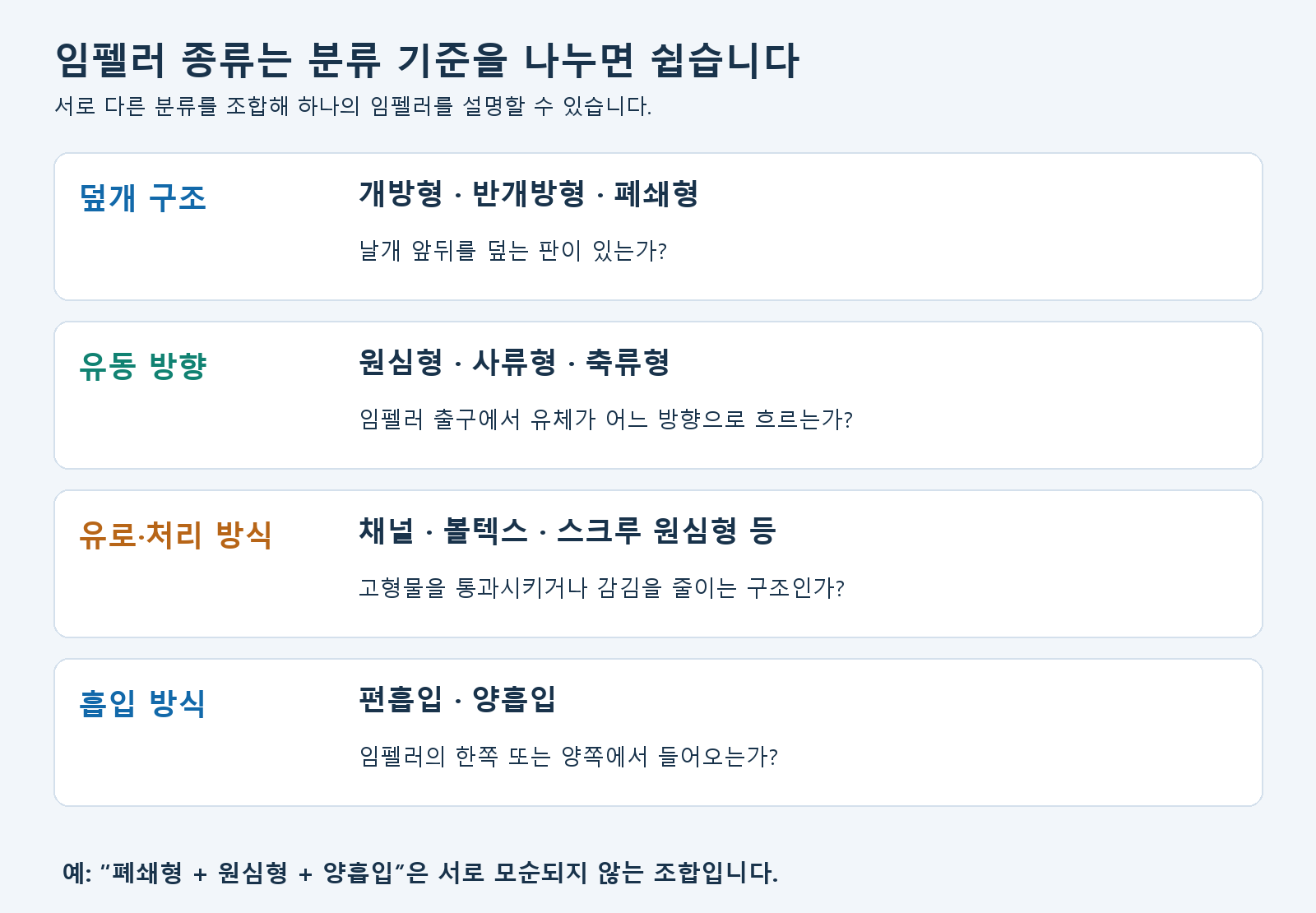

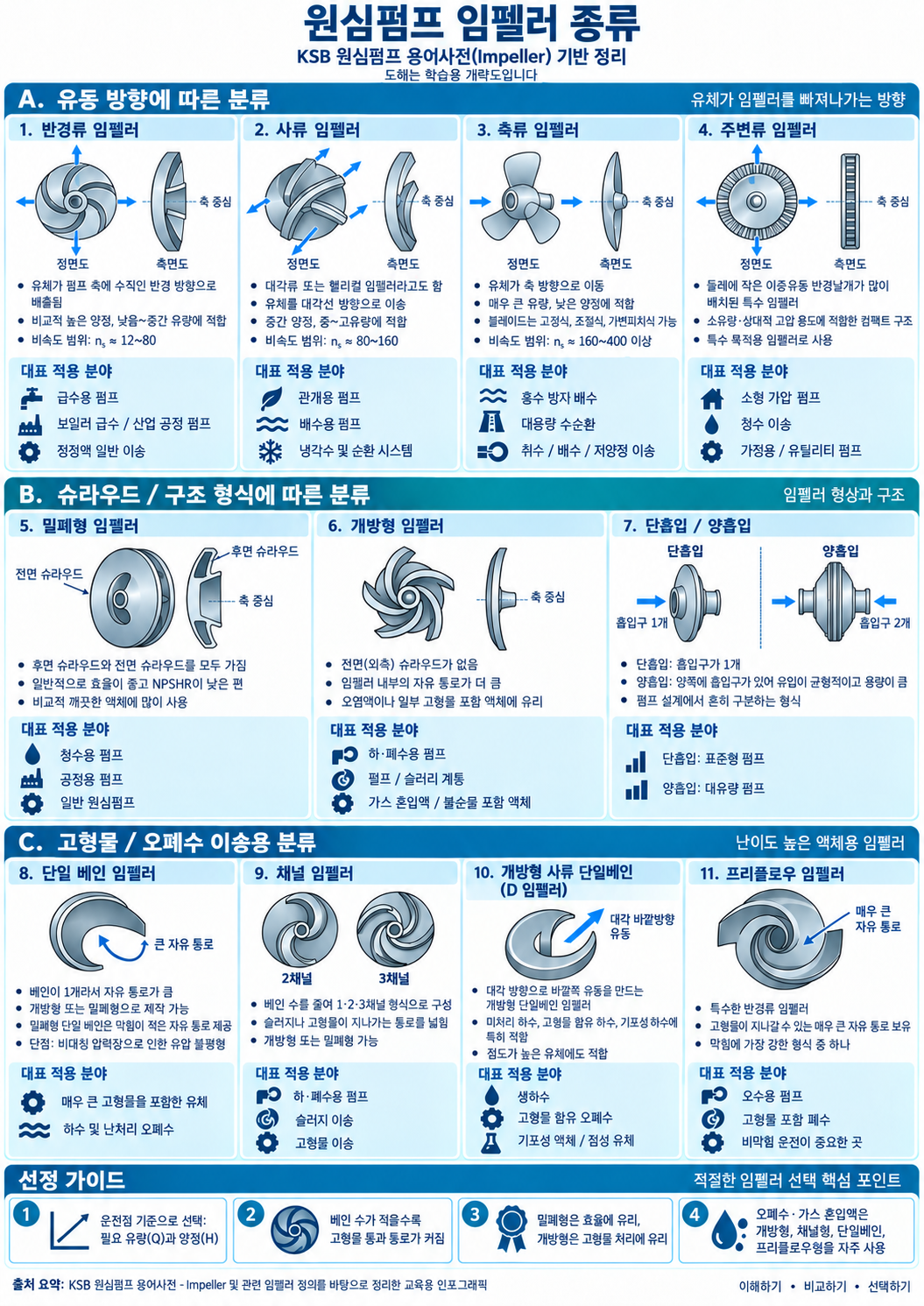

2. 임펠러 종류는 분류 기준부터 살펴봐야 합니다.
‘폐쇄형, 볼텍스, 양흡입, 축류형’을 같은 기준의 종류처럼 나열하면 혼란스럽습니다. 각각 무엇을 기준으로 붙인 이름인지 구분하면 이해하기 쉽습니다.
예를 들어 폐쇄형·원심형·양흡입 임펠러는 모순되는 표현이 아닙니다. 앞뒤 덮개가 있고, 유체가 반경 방향으로 나가며, 양쪽에서 흡입한다는 뜻입니다.
3. 개방형·반개방형·폐쇄형 임펠러 차이는 무엇일까요?
이 분류는 주로 날개를 덮는 슈라우드의 유무를 봅니다.
| 구분 | 구조를 읽는 기준 | 검토할 특징 |
| 개방형 | 앞뒤 덮개 없이 날개와 허브 중심 | 노출된 날개와 상대 부품의 간극, 강성·마모 조건 확인 |
| 반개방형 | 보통 뒤쪽 덮개가 있고 앞쪽 날개가 노출 | 마모판·흡입 커버와의 간극 관리가 중요할 수 있음 |
| 폐쇄형 | 날개 앞뒤에 덮개가 있음 | 설계 유로와 내부 누설 제어가 중요하며, 웨어링 적용 구조에서는 마모 상태 확인 |
제조사에 따라 뒤쪽 판이 있는 반개방형을 ‘오픈 임펠러’라고 부르기도 합니다. 따라서 이름만 비교하지 말고 단면도와 부품도를 보는 것이 좋습니다.
폐쇄형은 청수용에서 높은 효율을 얻는 데 유리한 설계가 많지만, 폐쇄형은 청수 전용이고 개방형은 오수 전용이라는 뜻은 아닙니다. 폐쇄형 하수용 채널 임펠러도 있습니다. 실제 효율은 덮개 유무 하나보다 유로 설계, 간극, 운전점의 영향을 함께 받습니다.

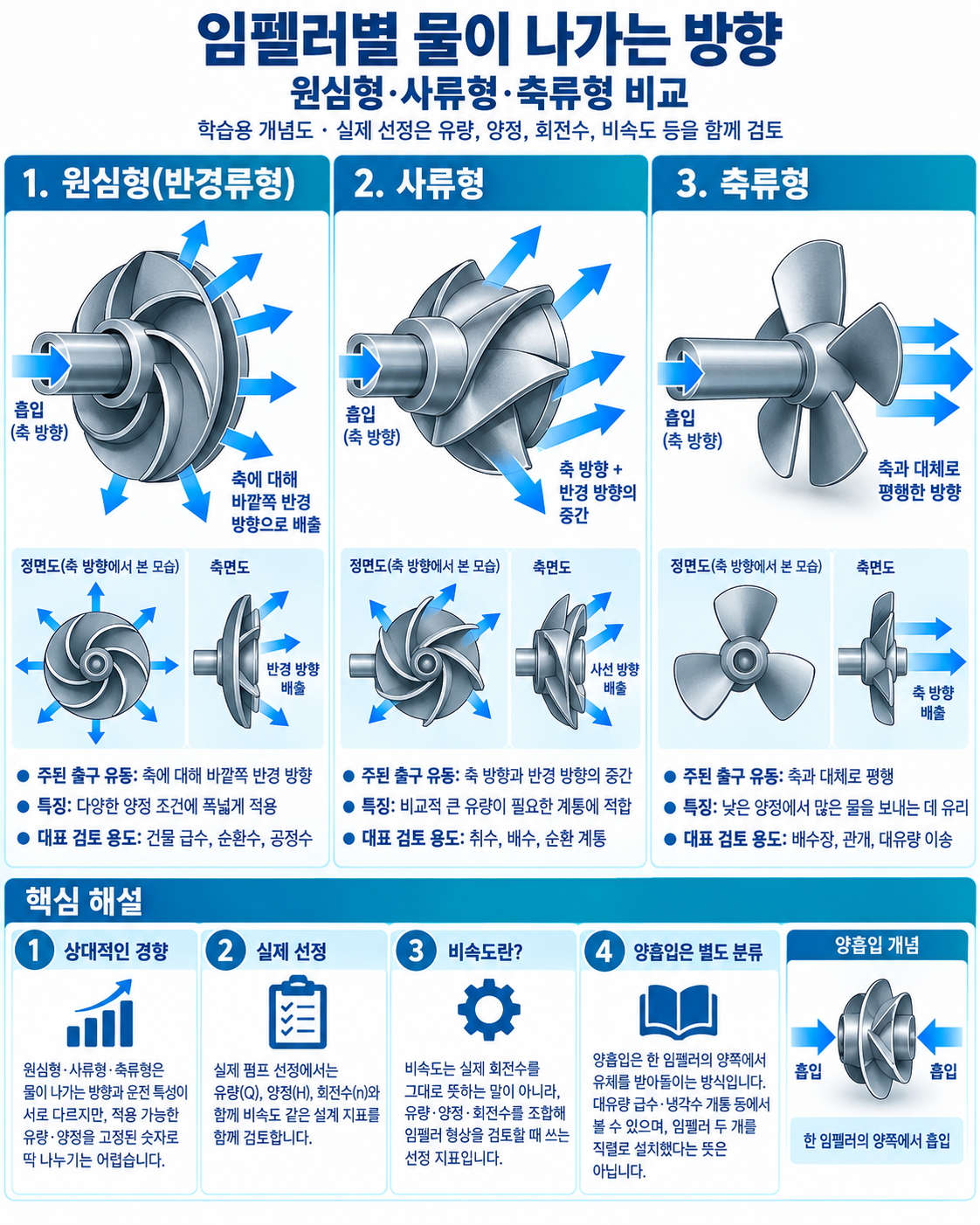

4. 원심형·사류형·축류형은 물이 나가는 방향이 다릅니다.
| 구분 | 임펠러 출구의 주된 유동 방향 | 대표적으로 검토되는 용도 |
| 원심형·반경류형 | 축에 대해 바깥쪽 반경 방향 | 건물 급수, 순환수, 공정수 등 다양한 양정 조건 |
| 사류형 | 축 방향과 반경 방향의 중간 | 비교적 큰 유량이 필요한 취수·배수·순환 계통 |
| 축류형 | 축과 대체로 평행한 방향 | 낮은 양정에서 많은 물을 보내는 배수장·관개 등 |
이는 상대적인 경향입니다. 형태별로 적용 가능한 유량·양정을 고정된 숫자로 나눌 수는 없습니다. 실제 선정에서는 회전수와 비속도* 같은 설계 지표도 사용합니다.
* 비속도는 실제 회전수를 뜻하는 말이 아니라, 유량·양정·회전수를 조합한 형상 선정 지표입니다.
양흡입은 이와 별개의 분류입니다. 한 임펠러의 양쪽에서 유체를 받아들이는 방식으로, 대유량 급수·냉각수 계통 등에서 볼 수 있습니다. 양흡입이라는 말이 임펠러 두 개를 직렬로 설치했다는 뜻은 아닙니다.
5. 하수·오수에서 자주 만나는 임펠러와 절단 장치
① 채널 임펠러: 고형물이 지날 유로를 확보합니다.
단일 채널, 2채널 등은 임펠러 내부 유로의 구성을 설명합니다. 고형물 통과성과 효율을 함께 고려하는 하수·오수용 설계에서 사용됩니다. 다만 날개 수와 통로 수의 명칭은 제조사 도면을 확인해야 합니다.
‘논클로그(non-clog)’는 막힘 저감을 지향하는 표현이지, 어떤 이물질도 절대로 막히지 않는다는 보증은 아닙니다. 유로 크기뿐 아니라 섬유가 걸릴 부분과 이를 배출하는 형상이 중요합니다.

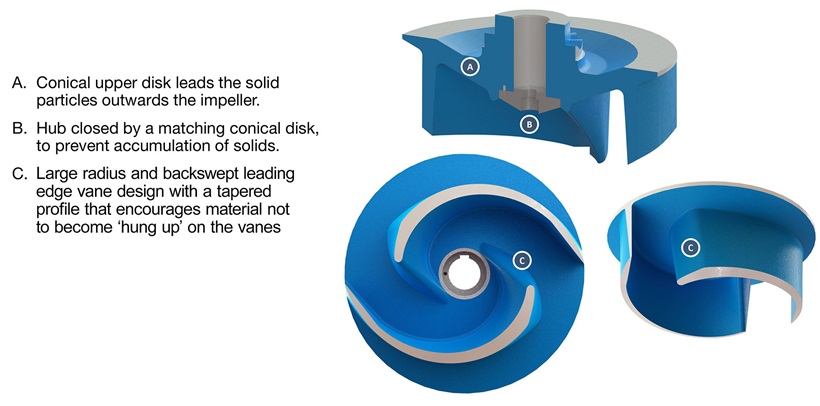

② 볼텍스 임펠러: 넓은 통과 공간을 활용합니다.
볼텍스·자유통과형은 임펠러가 주 유로에서 뒤로 물러난 구조 등을 이용해 와류를 만들고 액을 이송합니다. 큰 고형물이나 섬유가 포함된 배수에서 검토할 수 있습니다. 막힘 저감과 통과 공간 확보에 이점이 있지만, 같은 요구 유량·양정에서 다른 설계보다 효율이 낮아질 수 있어 동력과 함께 비교합니다.
볼텍스라는 이름만으로 돌·금속·섬유·모래를 모두 처리한다고 생각하면 안 됩니다. 섬유 적합성도 펌프 크기와 설계에 따라 달라집니다.

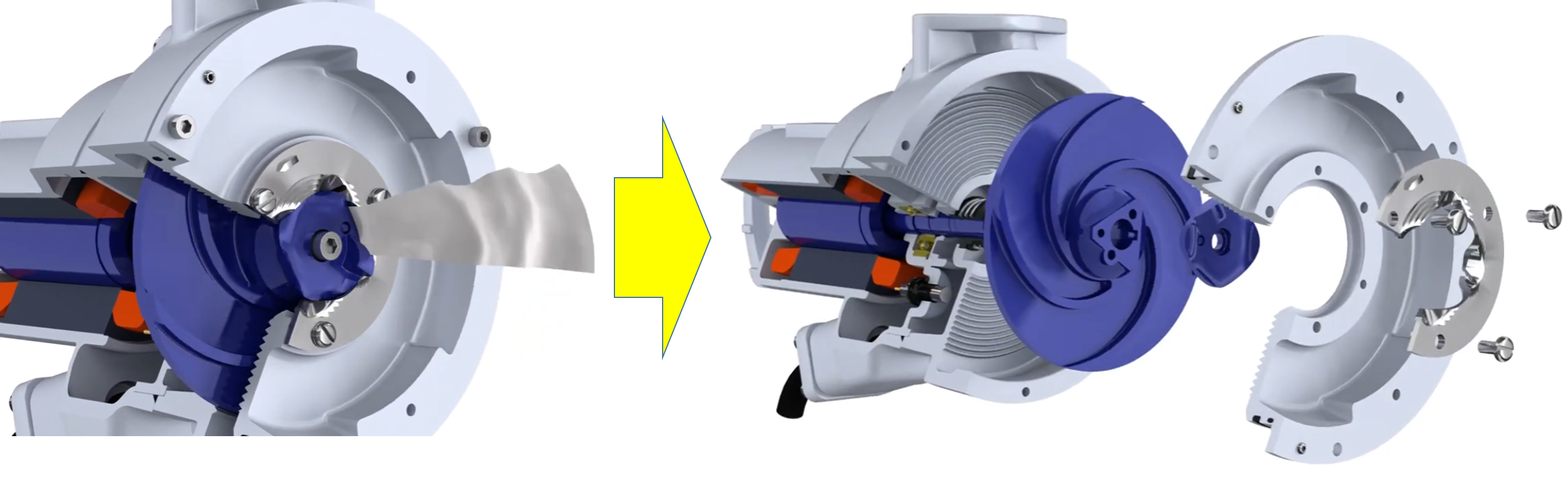

③ 자체 세정형: 감긴 이물질이 빠져나가도록 설계합니다.
일부 하수용 임펠러는 날개 앞부분의 형상과 흡입부의 홈 등을 조합해 섬유가 계속 쌓이는 것을 줄입니다. 예를 들어 Flygt N-technology는 반개방형 임펠러와 릴리프 홈의 조합을 사용합니다. 이는 특정 제조사의 설계 사례이며, 모든 반개방형 임펠러가 같은 기능을 가지는 것은 아닙니다.
④ 그라인더와 초퍼: 통과시키는 것과 잘라 보내는 것은 다릅니다.
그라인더 펌프는 절단·분쇄 장치로 이물질 크기를 줄인 뒤 이송하며, 소구경 압송관을 사용하는 오수 계통 등에서 검토됩니다. Sulzer Piranha의 경우 임펠러 앞쪽의 회전 절단부와 고정 커터 링 등을 사용합니다. 즉, 절단 장치와 임펠러가 별도 부품일 수도 있습니다.

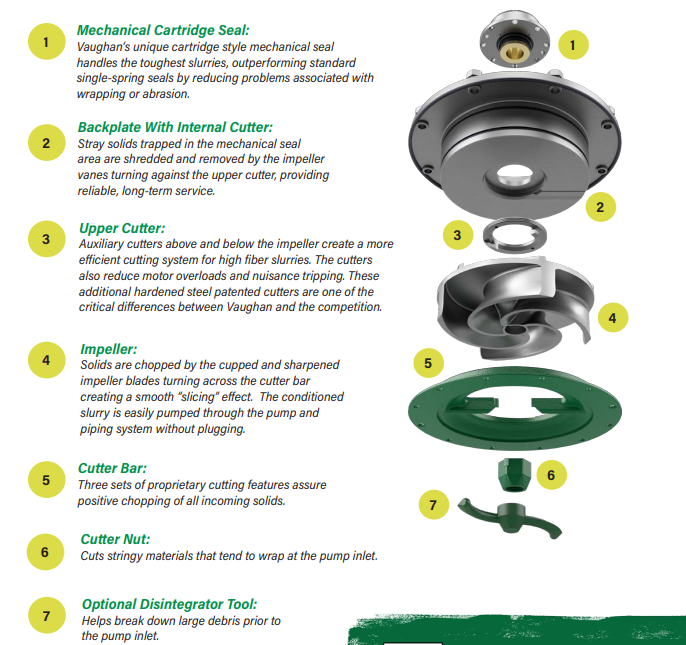

초퍼 펌프는 임펠러 날개와 고정 커터 등이 함께 작용해 이물질을 자르는 설계가 있습니다. Vaughan 제품은 임펠러 날개와 커터 바 사이에서 절단하는 예입니다. 절단 가능한 물질, 커터 마모와 간극은 모델별로 확인해야 하며, 돌이나 금속까지 무조건 분쇄하는 장비로 생각해서는 안 됩니다.

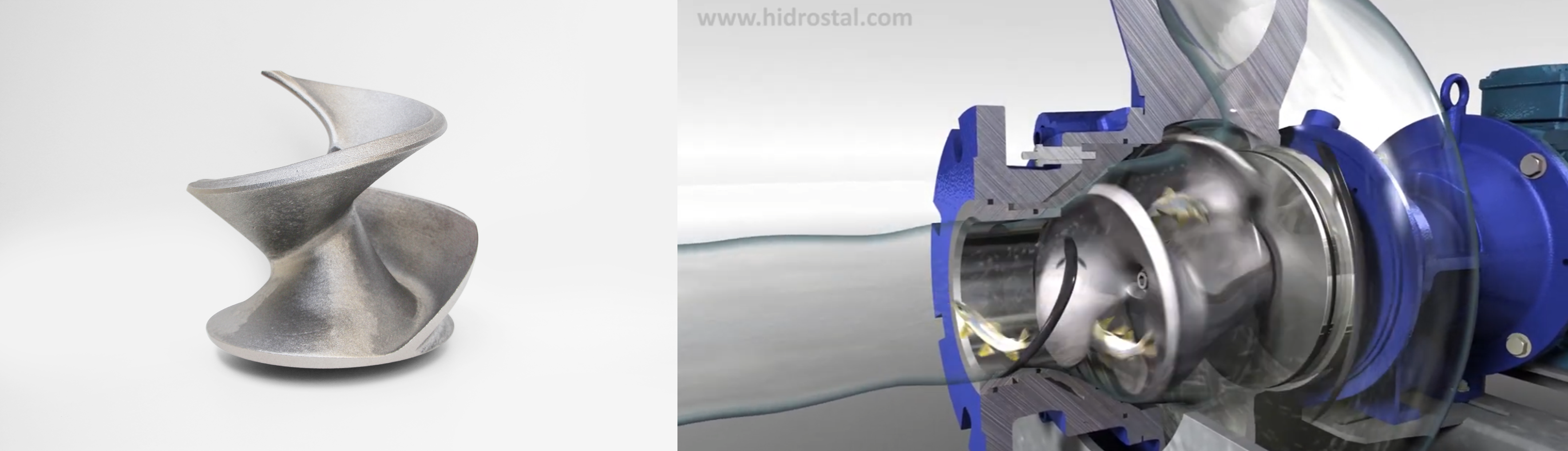

⑤스크루 원심형: 통과성과 부드러운 이송을 함께 고려합니다.
스크루 원심형은 나선형 입구와 원심 작용을 조합한 임펠러입니다. 섬유·슬러지·고형물 이송뿐 아니라, 제품 손상을 줄여야 하는 식품 원료 이송용으로 설계된 제품도 있습니다. 같은 ‘스크루’라는 말이 들어가도 용적식 진행공동펌프와는 구분합니다.
6. 어떤 현장에 어떤 임펠러를 검토할까요?
아래 표는 앞의 제조사 자료를 바탕으로 정리한 초기 검토 방향입니다. 최종 선정표는 아니며 필요한 유량·양정, 이송액과 설치 조건을 함께 확인해야 합니다.
| 현장·이송액 | 검토할 구조 | 선정 시 놓치기 쉬운 조건 |
| 건물 급수·청수 순환 | 폐쇄형 원심 임펠러 등 | 효율, 요구 양정, 운전 범위 |
| 대유량 취수·냉각수 | 양흡입 원심형 또는 사류·축류형 등 | 유량·양정 조합, 흡입 수위, 유입 흐름 |
| 생활오수·물티슈가 섞인 하수 | 채널, 자체 세정형, 볼텍스 등 | 긴 섬유와 걸레 뭉치의 감김, 실제 운전 조건 |
| 소구경 관로로 보내는 오수 | 그라인더 펌프 | 압송 양정, 절단 가능한 물질, 커터 유지관리 |
| 절단이 필요한 공정폐수 | 초퍼 등 | 고형물 성질, 후단 공정의 분쇄물 허용 여부 |
| 모래·광물 입자가 많은 슬러리 | 내마모 전용 유압부 | 입도·농도·경도, 재질, 마모 수명 |
| 손상에 민감한 식품 원료 | 전용 스크루 원심형 등 | 전단·충격, 위생 사양, 세척성 |
재질은 임펠러 형상과 별도로 검토해야 합니다.
임펠러 종류 외에도 적절한 재질 선택이 중요합니다. 일반적으로 하수/폐수는 (다른 많은 유체와 달리) 마모성이 심하지 않기 때문에 대부분의 용도에 회주철이 적합합니다. 하지만 부식성이 강하거나 화학적으로 공격적인 폐수, 예를 들어 산업 폐수를 펌핑해야 하는 경우에는 특수 재질이 필요합니다.
하수라고 모두 같은 재질을 쓰는 것은 아닙니다. 주철, 스테인리스, 듀플렉스, 고크롬계 내마모 합금 등은 각각 부식과 마모 조건을 비교해야 합니다. 슬러리용에는 금속 임펠러와 탄성체 라이너를 조합하는 설계도 있습니다. 케이싱 라이너 재질이 곧 임펠러 재질이라는 뜻도 아닙니다.
특히 입자의 크기·형상·경도, 액의 부식성, 온도를 함께 봐야 합니다. ‘스테인리스니까 모래 마모에도 가장 강하다’처럼 재질 이름 하나로 판단하지 않습니다.
7. 임펠러 직경이 커지면 성능곡선은 어떻게 될까요?
먼저 비교 조건을 정하겠습니다. 같은 펌프 계열·같은 케이싱·같은 회전수에서, 제조사가 허용하는 범위 내의 임펠러 외경을 비교하는 경우입니다.
일반적인 원심형 펌프에서는 외경이 커지면 같은 유량에서 더 높은 양정을 내는 방향으로 Q–H 곡선(작동 곡선)이 이동합니다. 동일한 배관 시스템이라면 교점인 운전점도 보통 유량과 양정이 커지는 쪽으로 바뀝니다. 반대로 외경을 줄이면 곡선이 낮아집니다.
원하는 시스템 조건에 맞는 적절한 펌프 작동 곡선을 선택할 때, 많은 원심 펌프는 임펠러의 크기를 조절하여 작동 곡선을 변경할 수 있습니다. 임펠러 크기를 줄이면 회전 속도를 낮추는 것과 마찬가지로 작동 곡선이 아래쪽으로 이동합니다. 반대로 임펠러 크기를 키우면 작동 곡선이 위쪽으로 이동합니다. 가변 속도 제어기에 연결되지 않은 펌프의 경우, 원하는 작동 조건에 맞춰 임펠러 크기를 결정하는 것이 더 적절합니다.
◎ 성능곡선에서 확인할 네 가지
| 곡선·표시 | 확인하는 내용 |
| Q–H | 유량에 따라 펌프가 만들어내는 전양정 |
| 효율 η·BEP | 해당 직경과 회전수에서 효율이 높은 운전점 |
| 축동력 P | 모터가 부담해야 하는 펌프 입력동력 |
| NPSH* 요구량 | 캐비테이션 관련 흡입 조건 검토 |
*NPSH(Net Positive Suction Head)는 펌프 흡입부의 압력 여유와 캐비테이션 위험을 검토할 때 사용하는 중요한 지표입니다.
NPSHa (Available NPSH, 유효흡입수두)와 NPSHr (Required NPSH, 필요흡입수두)를 비교하며, 실제 설계에서는 제조사 기준에 따른 적절한 여유도 함께 검토합니다.
수두에 관련하여 공부할 때 다시 한 번 제대로 다뤄보겠습니다.
- 양정은 유체 단위 무게당 에너지를 길이 단위로 표현한 값입니다. 건물 높이만을 뜻하지 않고, 계통의 압력 차이와 손실도 관련됩니다. 토출 압력계 하나의 숫자와 펌프 전양정을 바로 동일시해서도 안 됩니다.
- BEP는 최고 효율점입니다. 실제 연속 운전 범위는 제조사의 권장 운전 영역과 허용 운전 영역으로 확인합니다. NPSH도 단순히 요구값과 같으면 무조건 안전하다는 뜻은 아니며, 정해진 기준과 여유를 검토합니다.
실제 유량은 펌프 곡선과 배관 곡선의 교점에서 정해집니다.
배관은 유량이 증가할수록 보통 마찰손실이 커집니다. 정수두와 손실을 합친 시스템 곡선과 펌프 곡선을 함께 그리면 실제 운전점을 볼 수 있습니다. 카탈로그의 한 점이 설치 후 자동으로 실현되는 것은 아닙니다.

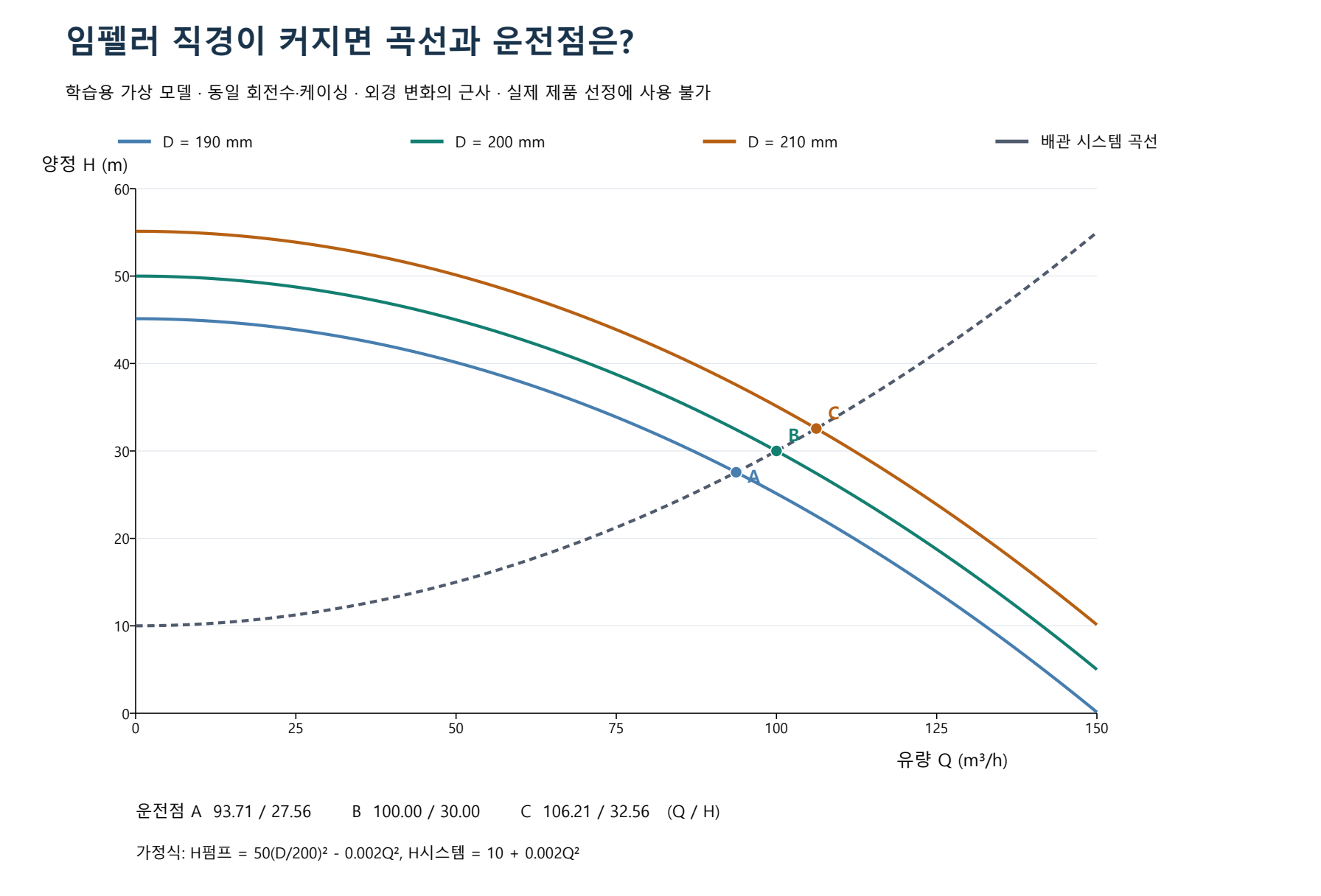

위 그림은 다음 조건을 가정했습니다. Q의 단위는 m³/h, H는 m, D는 mm입니다.
- 펌프 곡선: H = 50 × (D/200)² − 0.002Q²
- 배관 시스템 곡선: H = 10 + 0.002Q²
두 식의 H가 같아지는 교점을 계산하면 다음과 같습니다.
| 임펠러 외경 | 실제 교점의 유량 Q | 실제 교점의 양정 H |
| 190mm | 약 93.71m³/h | 약 27.56m |
| 200mm | 100.00m³/h | 30.00m |
| 210mm | 약 106.21m³/h | 약 32.56m |
이 가상 모델에서 200→210mm는 직경 5% 증가이지만, 배관과의 교점 유량은 약 6.21% 증가합니다. 바로 다음 절의 ‘유량 약 5% 증가’ 계산과 모순되는 것이 아닙니다. 하나는 변경 곡선의 대응점, 다른 하나는 같은 배관에서의 실제 운전점이기 때문입니다.
밸브나 인버터가 유량·압력을 일정하게 유지하는 계통에서는 제어 동작까지 포함해 판단해야 합니다.
※ 실무를 하다보면 펌프 성능곡선을 볼 일이 많습니다. 펌프 성능곡선에 대해서는 다음 번에 깊이있게 다뤄보도록 하겠습니다.
8. 임펠러 직경과 유량·양정·동력의 근사 계산
펌프 상사법칙 쉽게 이해하기｜회전수·임펠러 직경에 따른 유량·양정·동력 변화
이 챕터는 어려우시면 초보자분들은 넘어가셔도 됩니다. 저는 궁금한 내용이라 살짝 다루어보려고 합니다.
같은 케이싱과 회전수에서 원심형 임펠러 외경을 제한적으로 조정할 때, 초기 추정에 다음 관계를 사용하기도 합니다. 유압 효율 변화가 작다는 가정의 근사이며 제조사 곡선이 우선입니다.
| 항목 | 외경 변경의 대응점 근사 |
| 유량 | Q₂/Q₁ ≈ D₂/D₁ |
| 양정 | H₂/H₁ ≈ (D₂/D₁)² |
| 축동력 | P₂/P₁ ≈ (D₂/D₁)³ |
여기서 아래첨자 1·2는 변경 전후를 뜻합니다.
○ 계산 예시: 외경 200mm에서 210mm로 바꾸면?
직경비는 210/200 = 1.05입니다. 기존 대응점이 100m³/h, 30m라면 다음과 같이 추정합니다.
- 유량: 100 × 1.05 = 105m³/h
- 양정: 30 × 1.05² = 33.075m
- 축동력: 기존 값의 1.05³ = 약 1.158배, 약 15.8% 증가
즉, 직경을 조금 늘려도 동력 부담은 더 큰 비율로 늘어날 수 있습니다. 하지만 105m³/h·33.075m는 이 근사로 옮긴 대응점이며, 앞의 가상 배관과 만나는 106.21m³/h·32.56m와 구분해야 합니다. 이 비율을 모터 정격 kW에 곱해 필요한 모터를 바로 정하는 것도 아닙니다. 변경 후 운전 범위의 실제 축동력 곡선을 확인합니다.
‘직경 상사법칙’ 검색 결과의 지수가 다른 이유
| 바꾸는 대상 | 유량 관계 | 양정 관계 | 동력 관계 |
| 같은 펌프의 회전수 n | Q ∝ n | H ∝ n² | P ∝ n³ |
| 같은 케이싱에서 임펠러 외경 D의 제한적 조정 | Q ≈ D에 비례 | H ≈ D²에 비례 | P ≈ D³에 비례 |
| 펌프 유로 전체를 기하학적으로 닮게 확대, 회전수 일정 | Q ∝ D³ | H ∝ D² | P ∝ D⁵ |
표는 같은 유체와 대응 운전점, 적절한 유사 조건을 전제하며 동력 관계에는 효율 가정도 들어갑니다.
마지막 행은 임펠러 바깥 둘레만 바꾸는 작업과 다른 문제입니다.
케이싱과 유로 폭까지 닮은 비율로 확대하는 이론을 외경 트리밍에 그대로 적용하면 안 됩니다.
임펠러 직경으로 계산한 예상 유량이 실제 현장 유량을 의미하는 것은 아닙니다.
실제 운전점은 펌프 성능곡선과 시스템곡선이 만나는 지점에서 결정됩니다.
9. 임펠러 트리밍이란? 큰 것을 깎으면 끝일까?
트리밍은 임펠러 외경 등을 가공해 필요한 성능에 맞추는 방법입니다. 기존 펌프의 양정·유량이 계속 과도한 경우 검토할 수 있습니다. 다만 외경만 줄이면 날개 출구 형상과 케이싱과의 상대 위치가 바뀌어 효율과 곡선 형상도 달라질 수 있습니다.
따라서 앞의 근사식을 모든 형상과 큰 가공량에 적용해서는 안 됩니다. 사류형·축류형·단일 날개·특수 하수용 임펠러는 가공 범위와 방법이 다를 수 있습니다. 고형물 통과성과 날개 겹침도 유지해야 합니다. 허용 최소·최대 직경과 직경별 제조사 곡선부터 확인합니다.
일부 디퓨저 펌프는 슈라우드를 그대로 두고 날개 끝 직경만 줄이는 방법을 사용합니다. 겉모양만 보고 ‘모든 임펠러는 원판 전체를 똑같이 깎는다’고 판단할 수 없는 이유입니다.
또한 작은 임펠러를 더 큰 것으로 바꾸는 일은 보통 제조사가 허용한 다른 직경의 부품으로 교체하는 검토입니다. 기존 날개에 임의로 살을 붙이는 뜻이 아닙니다. 외경이 맞아도 폭·입구 형상·축 체결부·회전 방향·재질이 다르면 호환되지 않을 수 있습니다.
유량 수요가 계속 변하면 인버터 속도 제어를, 일정한 과대 성능을 줄이려면 트리밍 등을 비교할 수 있습니다. 어느 쪽이 적합한지는 부하 변화와 시스템 곡선까지 보고 결정합니다.
10. 현장 실무에서 꼭 확인할 임펠러 지식
① 구형 고형물 통과경과 섬유 통과성은 다르다
카탈로그에 통과경이 크게 표시되어 있어도 긴 물티슈·끈·걸레가 감기지 않는다는 의미는 아닙니다. 단단한 공 모양 물체의 통과와 유연한 섬유의 감김은 다른 문제입니다. 실제 이물질 성상과 전단 스크린, 운전 빈도 등을 함께 검토합니다.
② 간극이 넓어져도 성능이 떨어질 수 있다
마모판이나 웨어링과의 간극이 커지면 내부 누설·재순환이 증가해 성능이 저하될 수 있습니다. 날개가 멀쩡해 보인다고 임펠러 주변 상태까지 정상인 것은 아닙니다.
반대로 간극을 무조건 좁히면 열팽창이나 축 변위로 접촉할 위험이 있습니다. 온도와 모델별 제조사 기준을 따르며, 반경 간극과 직경 간극도 구분해야 합니다. 한 펌프의 mm 값을 다른 펌프에 그대로 적용하지 않습니다.
③ 성능 저하를 무조건 임펠러 탓으로 돌리지 않는다
| 관찰한 증상 | 함께 확인할 후보 |
| 유량·양정 저하 | 막힘, 역회전, 실제 회전수, 흡입 수위, 공기 유입, 간극·마모 |
| 전류 상승 | 실제 운전점, 액 밀도·점도, 회전수, 회전체 접촉, 외경 변경 |
| 소음·진동 증가 | 캐비테이션, 이물질 부착, 손상·불평형, 베어링·정렬 문제 |
이 표는 원인 확정표가 아니라 점검 대화를 시작하기 위한 목록입니다. 계측값과 분해 점검 결과를 함께 봐야 합니다. 특히 큰 임펠러로 교체한 뒤에는 기존 운전점의 전류만으로 판단하지 않고 변경 후 부하를 확인합니다.
④ NPSH는 임펠러 크기만으로 판단할 수 없다
임펠러 교체로 유량이 증가하면 흡입 배관의 손실도 증가할 수 있습니다. 변경된 운전점에서 NPSH 가용량과 요구량을 다시 비교해야 합니다. NPSH 요구곡선의 기준이 NPSH3인지도 확인하고, 제조사·적용 기준에 따른 여유를 확보합니다. ‘임펠러가 커지면 NPSH 요구량도 반드시 직경 제곱으로 변한다’고 계산하지 않습니다.
⑤ 변경 전후 기록을 남긴다
업무를 배우는 입장에서는 다음 항목을 같은 조건에서 비교해두면 도움이 됩니다.
- 펌프 모델·제조번호와 실제 임펠러 외경
- 회전수 또는 인버터 주파수, 회전 방향
- 유량, 흡입·토출 압력과 계측 위치
- 전류·입력전력, 진동과 소음의 변화
- 이송액의 온도·성상, 밸브 개도와 수위
- 적용한 간극, 교체 부품과 가공·검사 기록
※ 분해·간극 조정·교체는 동력 차단과 재기동 방지, 잔압 제거·배액 등 해당 설비의 작업 절차에 따라 담당자가 수행합니다.
🔍 FAQ
Q1. 임펠러와 프로펠러는 다른 건가요?
→ 프로펠러 형태의 축류 임펠러도 있습니다. 펌프에서 임펠러는 유체에 에너지를 주는 회전 날개차를 넓게 가리키고, 프로펠러는 보통 축 방향으로 유체를 보내는 날개 형태를 설명할 때 사용합니다.
Q2. 날개가 많을수록 성능이 좋은가요?
→ 아닙니다. 날개 수는 에너지 전달, 마찰, 유로 면적과 막힘 특성에 영향을 줍니다. 하수용은 고형물 통과를 위해 적은 날개나 넓은 유로를 사용하기도 합니다. 필요한 유량·양정과 이송액에 맞는지가 먼저입니다.
Q3. 폐쇄형 임펠러로 오수를 보낼 수 있나요?
→ 가능한 설계가 있습니다. 폐쇄형은 덮개 구조를 뜻하며, 오수용 폐쇄형 채널 임펠러도 있습니다. 청수용 폐쇄형 임펠러를 오수용으로 임의 전용해도 된다는 뜻은 아닙니다.
Q4. 임펠러가 커지면 유량과 압력이 무조건 늘어나나요?
→ 같은 케이싱과 회전수의 허용 범위에서는 일반적으로 Q–H 곡선이 높아지는 경향이 있습니다. 그러나 실제 유량과 양정은 배관 시스템과 제어 조건에 따라 결정됩니다. 다른 형상의 임펠러끼리는 외경만으로 비교할 수 없습니다.
Q5. 임펠러 직경이 10% 커지면 동력도 10%만 늘어나나요?
→ 그렇지 않습니다. 제한적인 외경 변화와 같은 효율을 가정한 대응점 근사에서는 1.1³ = 1.331, 약 33.1% 증가입니다. 이 계산은 민감도를 보여주는 예시이며, 10% 확대가 허용된다는 뜻이나 실제 모터 선정값은 아닙니다.
Q6. 임펠러를 깎으면 효율이 좋아지나요?
→ 항상 그렇지는 않습니다. 과대한 성능을 줄여 시스템의 불필요한 소비동력을 낮출 수 있지만, 펌프 자체의 유압 효율은 떨어질 수도 있습니다. 펌프 효율과 전체 계통의 에너지 절감은 구분해서 봅니다.
Q7. 볼텍스나 논클로그면 물티슈가 절대 안 막히나요?
→ 아닙니다. 막힘을 줄이는 설계여도 이물질의 양·길이·성상과 운전 조건에 따라 막힐 수 있습니다. 통과경 숫자만으로 섬유 처리 능력을 확정하면 안 됩니다.
Q8. 외경만 같으면 다른 회사 임펠러로 교체해도 되나요?
→ 외경 외에 유로 폭, 입구 형상, 축 체결, 회전 방향, 간극, 재질과 성능 특성이 맞아야 합니다. 제조사가 인정하는 호환 여부와 부품 정보를 확인해야 합니다.
