펌프 플랜지란? 종류부터 KS·JIS·DIN·ANSI 규격까지 초보 엔지니어를 위한 정리

펌프 플랜지의 역할과 구조, 용접식·나사식·블라인드 플랜지의 차이, KS·JIS·DIN·ANSI 규격을 초보 엔지니어의 시선에서 정리했습니다. 현장에서 플랜지 치수를 확인하는 방법도 알아봅니다.



펌프를 배관에 연결하려고 도면을 보다 보면 흡입 100A × 토출 80A, 10K 플랜지, PN16, ANSI 150LB 같은 표기를 만납니다. 처음에는 모두 연결부의 크기처럼 보이지만, 각각 호칭 크기·압력 등급·적용 규격을 나타내는 서로 다른 정보입니다.



플랜지는 단순히 배관을 붙이는 부품이 아닙니다. 펌프를 설치하고 분리할 수 있게 하면서, 운전 중에는 접합부에서 유체가 새지 않도록 하는 중요한 연결부입니다. 이번 글에서는 초보 엔지니어의 입장에서 플랜지의 기본 구조를 익히고, 현장에서 규격을 확인하는 순서까지 정리해 보겠습니다.



핵심 :  펌프와 배관의 호칭 크기가 같아도 플랜지 규격이 다르면 바로 체결할 수 있다고 판단해서는 안 됩니다. 볼트 구멍과 밀봉면까지 확인해야 합니다.

---

1. 플랜지란 무엇이며 펌프에서 어떤 역할을 할까요?

플랜지(flange)는 펌프, 배관, 밸브 등의 끝부분에 마련하는 연결용 턱 또는 판 형태의 부위입니다. 일반적인 플랜지 접합에서는 서로 마주 보는 두 플랜지 사이에 개스킷을 놓고, 볼트와 너트로 조여 연결합니다.



펌프 설비에서 플랜지가 하는 일은 크게 네 가지입니다.





• 펌프와 배관 연결: 펌프의 흡입구·토출구를 배관 계통에 연결합니다.
• 밀봉: 개스킷과 체결력을 이용해 접합부의 누설을 막습니다.
• 분해와 정비: 용접으로 영구 연결된 배관과 달리 볼트를 풀어 펌프나 밸브를 분리할 수 있습니다.
• 장비 교체: 연결 치수가 맞는 장비로 교체하거나 배관을 수정할 때 기준이 됩니다.

다만 플랜지는 배관의 무게나 잘못 정렬된 배관을 억지로 끌어당기는 용도로 써서는 안 됩니다. 펌프 노즐에 과도한 힘이 걸릴 수 있기 때문입니다.

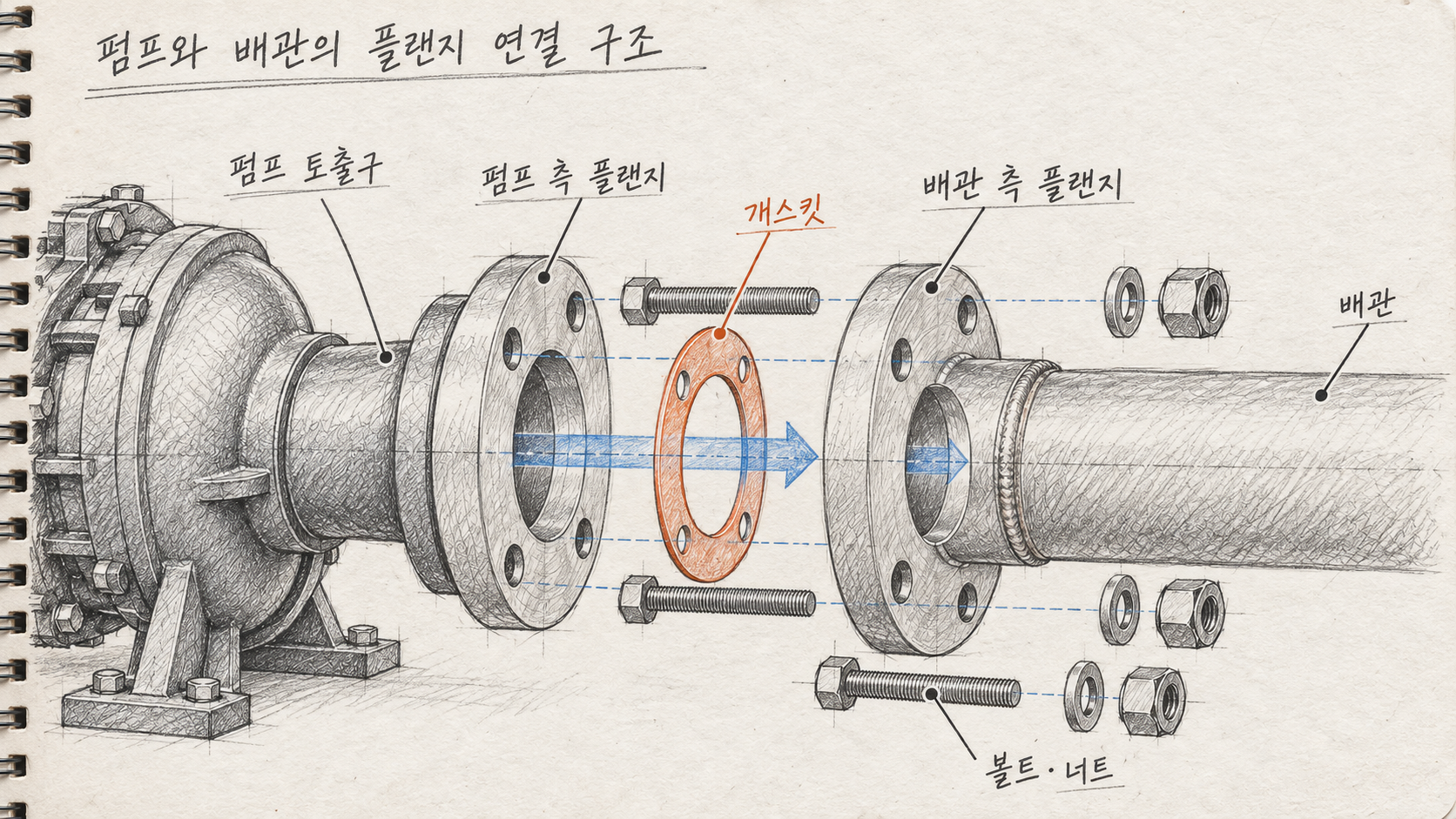

그림 : 펌프와 배관을 연결하는 플랜지, 개스킷, 볼트의 위치를 보여주는 연필 스케치 구조도

---

2. 플랜지의 구조와 도면에서 먼저 볼 치수

플랜지 도면을 읽을 때는 ‘몇 A인가?’에서 멈추지 말고 다음 항목을 구분해야 합니다.

항목	의미	확인하는 이유
호칭 크기	50A, DN50, NPS 2 등 배관·연결부의 명목상 크기	연결할 펌프와 배관의 크기 확인
바깥지름	플랜지 원판의 외경	주변 장비와의 간섭 확인
PCD	볼트 구멍 중심들을 지나는 원의 지름	상대 플랜지와 볼트 위치가 맞는지 확인
볼트 구멍	구멍의 개수와 지름	사용할 볼트와 체결 가능 여부 확인
중심 구멍	유체가 통과하거나 배관이 연결되는 부분	배관·노즐과의 연결 방식 확인
두께	플랜지 판의 두께	규격 및 체결 구성 확인
밀봉면	개스킷이 닿는 접합면의 형상	개스킷 선택과 누설 방지



여기서 PCD(Pitch Circle Diameter)는 특히 중요합니다. 플랜지의 호칭 크기와 볼트 구멍 수가 같아 보여도 PCD가 다르면 볼트를 끼울 수 없습니다. 밀봉면의 형상이 다르면 볼트가 들어가더라도 적절한 접합이라고 판단할 수 없습니다.

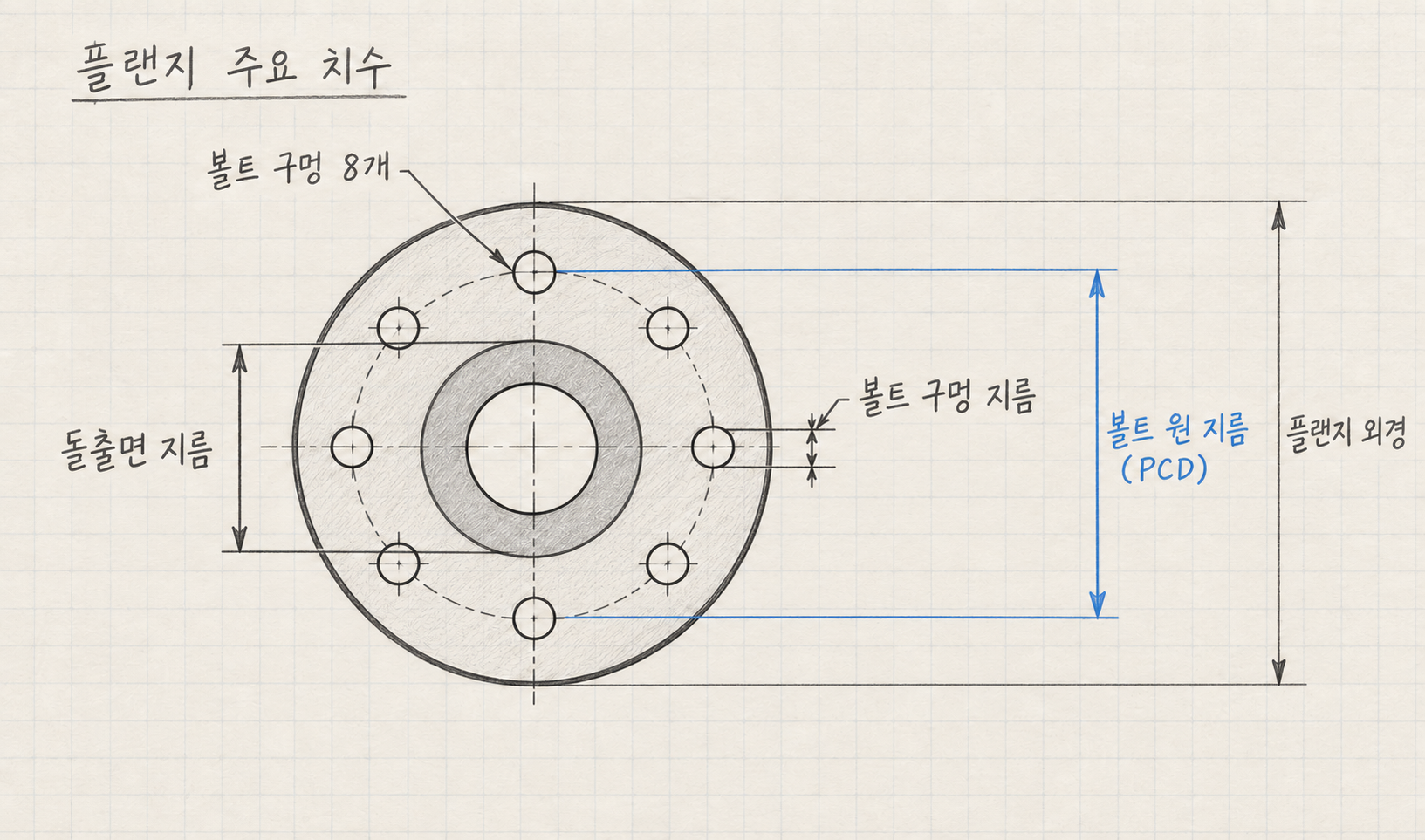

그림 : 플랜지 외경과 돌출면 지름, 볼트 원 지름 PCD 및 볼트 구멍 위치를 표시한 스케치

---

3. 플랜지 종류는 어떻게 나뉠까요? 연결 방식과 용도별 구분

플랜지는 배관에 어떻게 붙이는지와 어떤 목적으로 사용하는지에 따라 구분할 수 있습니다.

종류	기본 형태와 용도	초보 엔지니어가 기억할 점
용접목 플랜지(Welding Neck)	목 부분이 있고 배관과 맞대기 용접하는 형태	설계 조건에 맞춰 고르는 대표적인 용접식 플랜지
슬립온 플랜지(Slip-On)	배관을 플랜지 안에 끼워 용접하는 형태	용접목 플랜지와 배관 연결 방식이 다름
소켓 용접 플랜지(Socket Weld)	배관을 소켓에 삽입해 용접하는 형태	소켓 구조와 적용 배관 크기를 확인
나사식 플랜지(Threaded)	나사산을 이용해 배관과 연결	나사 규격과 사용 조건을 함께 확인
랩조인트 플랜지(Lap Joint)	스터브 엔드 등과 조합해 사용하는 형태	플랜지 한 장만 보고 구성품을 판단하지 않기
블라인드 플랜지(Blind)	가운데 유체 통로가 없는 막음판 형태	배관 끝단이나 점검용 개구부를 막을 때 사용



펌프 본체의 흡입·토출구에 형성된 플랜지와 배관 끝에 용접하는 플랜지는 같은 ‘플랜지’라도 제작 방식과 확인할 사항이 다릅니다. 따라서 주문할 때는 단순히 “100A 플랜지”라고 하기보다 펌프 측 연결 규격, 배관 측 플랜지 종류, 압력 등급을 함께 전달하는 편이 정확합니다.



접합면도 구분해야 합니다. 평평한 면, 돌출된 면(RF), 링형 개스킷을 사용하는 면(RTJ)처럼 밀봉면 형태가 다를 수 있습니다. 플랜지 종류를 맞췄더라도 상대편 접합면과 개스킷을 별도로 확인해야 합니다.

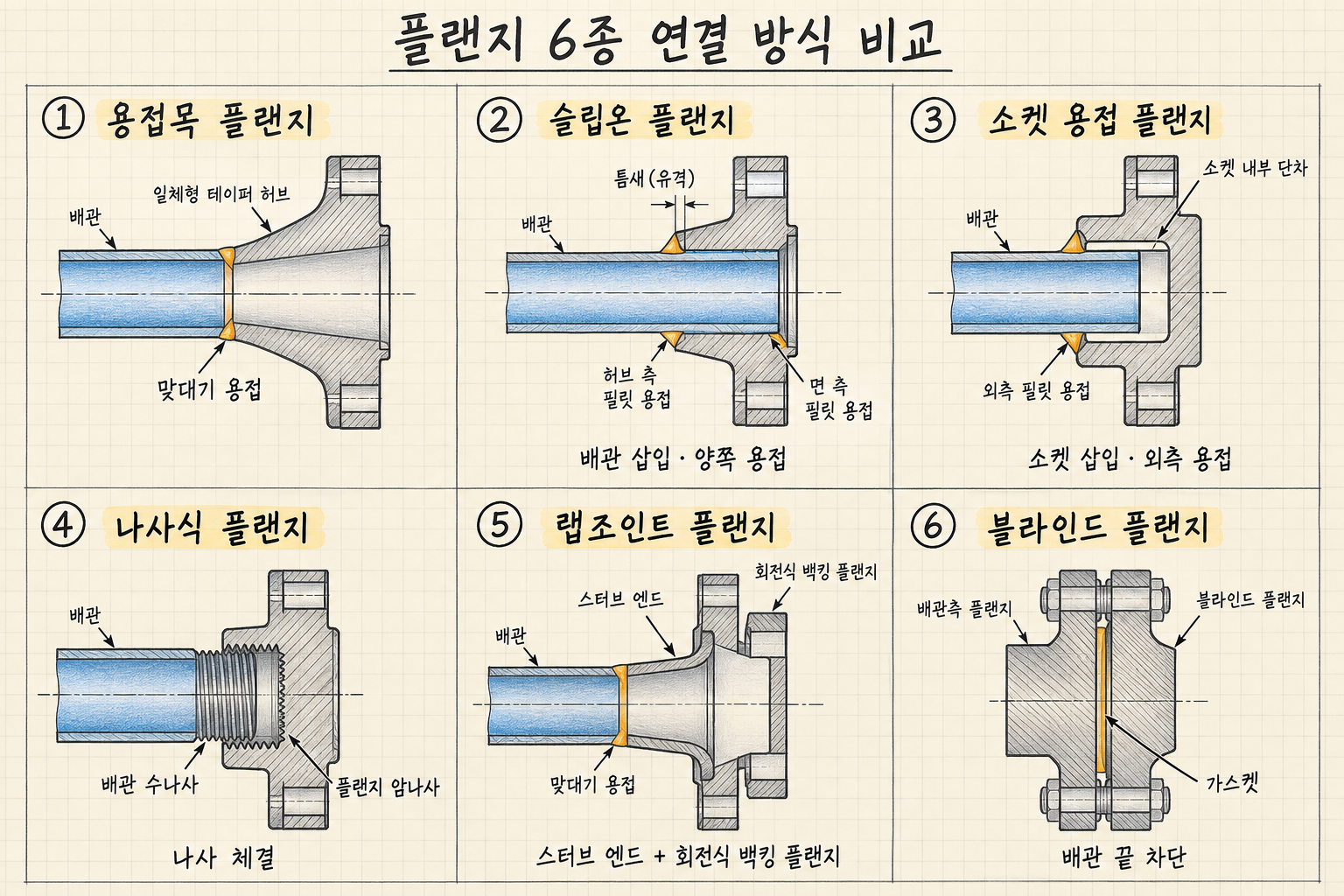

그림 : 용접목·슬립온·소켓용접·나사식·랩조인트·블라인드 플랜지의 배관 연결 방식 비교

---

4. KS·JIS·DIN·ANSI 플랜지 규격은 무엇이 다를까요?

현장에서 자주 듣는 KS, JIS, DIN, ANSI는 모두 특정 플랜지 한 종류를 뜻하는 말이 아닙니다. 각각 표준 체계 또는 현장에서 관용적으로 쓰는 규격 명칭입니다. 실제 치수를 확인하려면 구체적인 표준 번호와 압력 등급까지 알아야 합니다.

현장 표기	대표적으로 확인할 표준	자주 보이는 등급 표기	읽을 때 주의할 점
KS	KS B 1511(철강제 관 플랜지의 기본 치수 및 허용차), KS B 1503(강제 용접식 관 플랜지) 등	5K, 10K, 16K, 20K 등	“KS 플랜지”만으로는 표준 번호와 치수가 확정되지 않음
JIS	JIS B 2220(강제 관 플랜지) 등	5K, 10K, 16K, 20K 등	KS와 표기가 비슷해도 호환성을 개별 치수로 확인
DIN/EN	DIN EN 1092-1(강제 플랜지) 등	PN10, PN16, PN25 등	‘DIN’이라는 말만 듣고 과거 DIN 규격인지 EN 1092 계열인지 추정하지 않기
ANSI/ASME	현장에서 ‘ANSI 플랜지’라 부르는 경우 ASME B16.5 등 확인	Class 150, 300, 600 등	‘ANSI 150LB’라는 관용 표현 대신 실제 적용 ASME 표준과 Class 확인



국내 KS B 1511은 철강제 관 플랜지의 기본 치수와 허용차를 다루며, KS B 1503은 강제 용접식 관 플랜지를 다룹니다.



일본 JIS B 2220에는 5K부터 63K까지 여러 압력 호칭이 포함됩니다.



독일에서 채택한 DIN EN 1092-1은 PN으로 표기하는 강제 플랜지 표준입니다.



ASME B16.5는 NPS ½~24의 관 플랜지와 플랜지 이음쇠를 다루며, 더 큰 지름의 강제 플랜지에는 ASME B16.47도 사용됩니다.

(출처 : 철강제 관 플렌지의 기본 치수 및 치수 허용차 - e나라표준인증   https://www.standard.go.kr/KSCI/standardIntro/getStandardSearchView.do?displayBlock=none&displayBlock2=block&ksNo=KSB1511&menuId=919&reformNo=12&tmprKsNo=KSB1511&topMenuId=502&upperMenuId=503&utm)



주의할 점은 등급 숫자를 서로 환산해 연결 가능 여부를 판단하지 않는 것입니다. 예를 들어 10K, PN10, Class 150은 표기 체계가 다릅니다. 실제 허용 압력은 적용 표준뿐 아니라 재질과 사용 온도 등의 조건도 확인해야 합니다. KS B 1501과 ASME B16.5 역시 압력·온도 관련 사항을 다룹니다.

(출처 : 철강제 관 플렌지의 압력단계 - e나라표준인증  https://standard.go.kr/KSCI/standardIntro/getStandardSearchView.do?ksNo=KSB1501&menuId=919&reformNo=09&tmprKsNo=KSB1501&topMenuId=502&upperMenuId=503&utm)

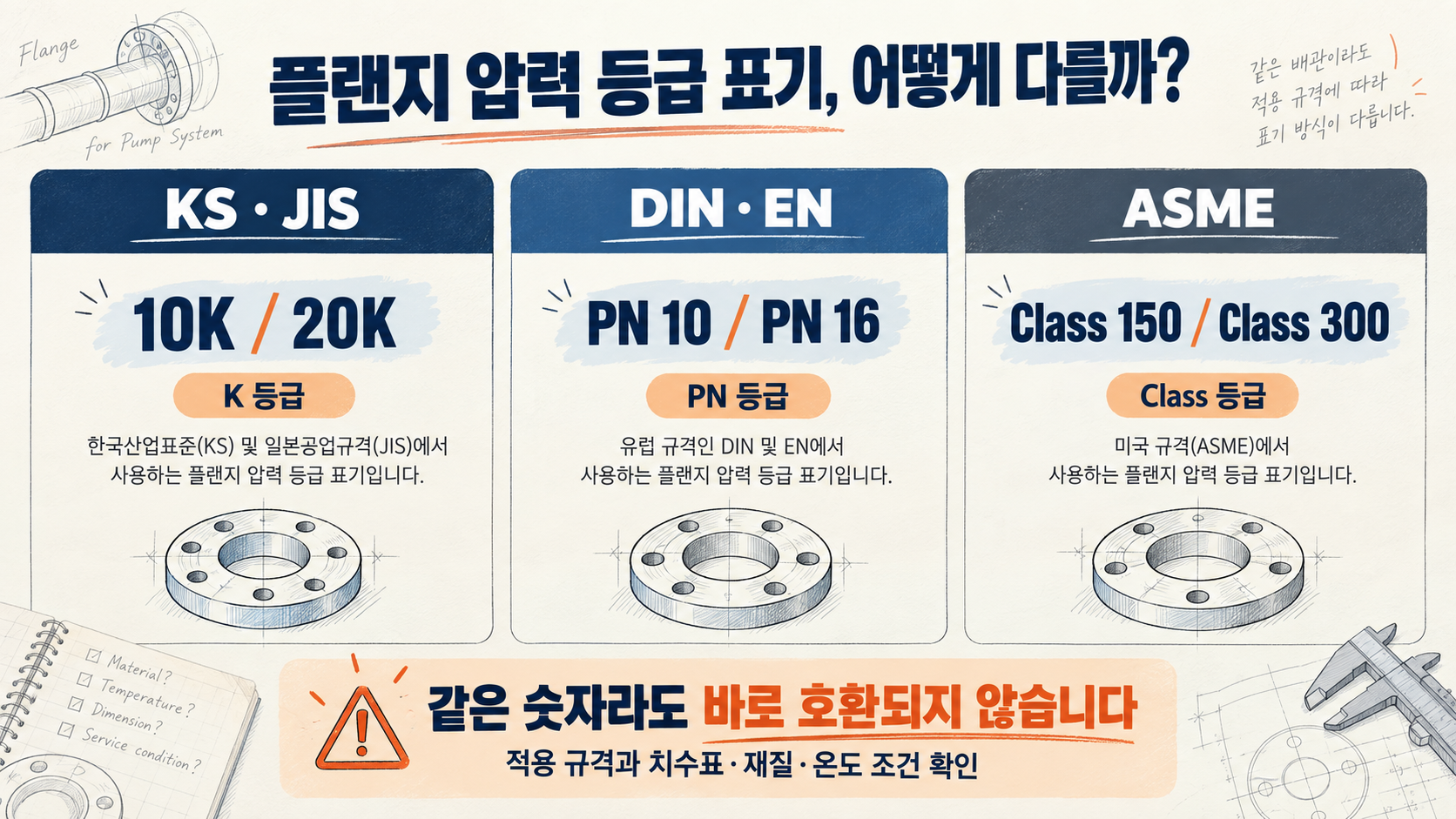

그림 : KS·JIS의 K 등급, DIN·EN의 PN 등급, ASME 플랜지의 Class 표기 비교

---

5. ‘100A 10K’만 알면 연결할 수 있을까요? 호환성 확인 방법

예를 들어 기존 펌프의 토출구가 100A 10K이고 새 펌프의 도면에도 100A 10K라고 적혀 있다면 바로 교체할 수 있을까요? 그 표기만으로는 부족합니다.



우선 두 도면에서 다음을 대조해야 합니다.

1. 적용 표준 번호와 판: KS B 1511인지, JIS B 2220인지 등
2. 호칭 크기와 압력 등급: 100A, 10K 등의 표기
3. 플랜지 바깥지름과 PCD
4. 볼트 구멍의 개수·지름·배치
5. 밀봉면의 형태와 개스킷 치수
6. 펌프 노즐 중심 높이와 배관 연결 위치

앞의 다섯 가지가 플랜지 접합 자체와 관련된다면, 마지막 항목은 펌프 교체 공사에서 특히 중요합니다. 플랜지가 맞더라도 신·구 펌프의 토출 중심 높이와 위치가 다르면 기존 배관에 그대로 연결하기 어렵습니다.



일부 KS와 JIS 제품이 현장에서 함께 쓰인다는 경험만으로 “KS 10K = JIS 10K”라고 일괄 판단해서는 안 됩니다. 표준 번호, 호칭 크기, 해당 치수표를 대조한 뒤 체결과 밀봉 조건을 확인해야 합니다.

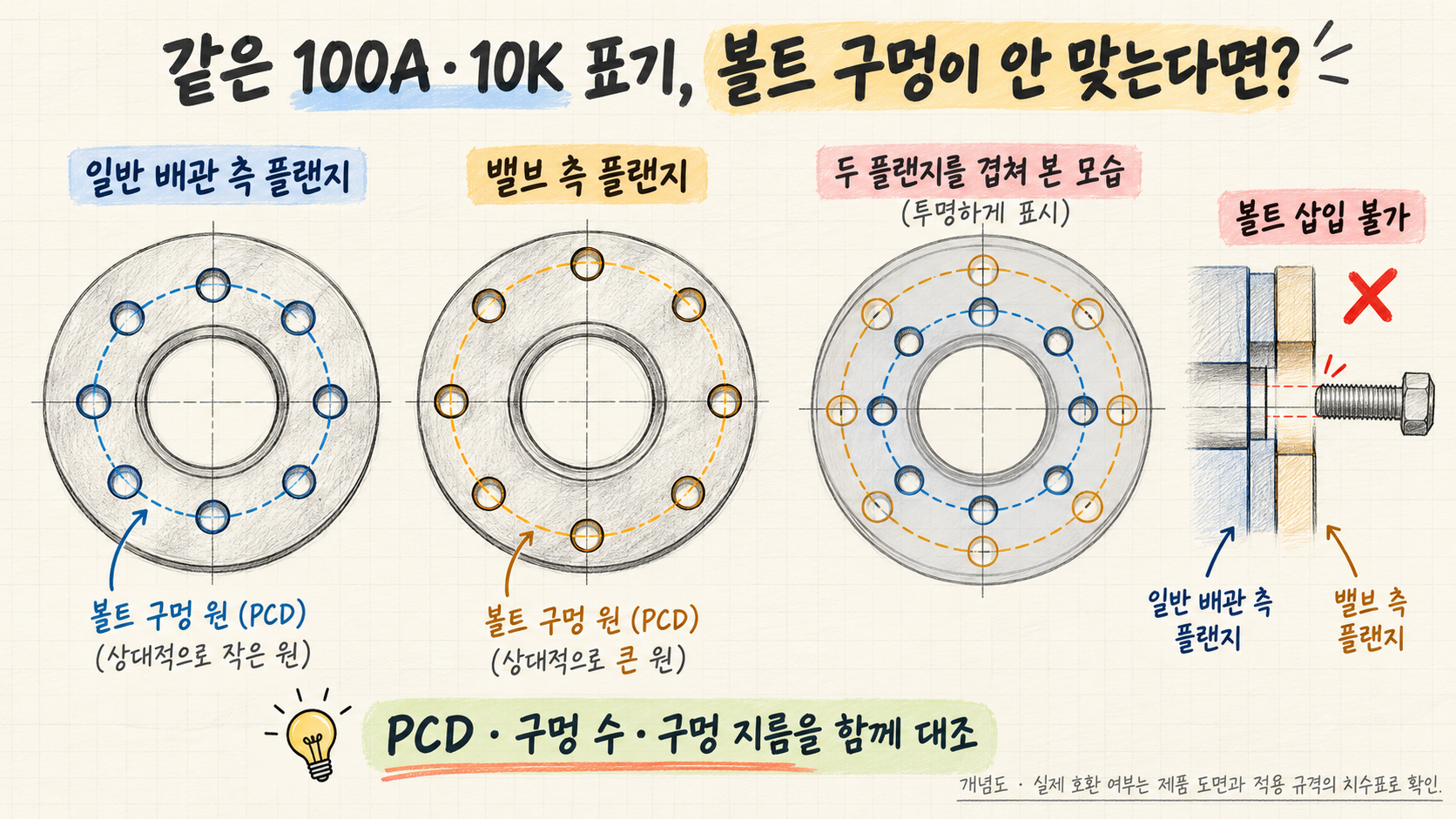

그림 : 같은 KS 10K 규격이더라도 일반 강관용 규격(KS B 1503)과 수도용 제수변 규격(KS B 2332 / 2333)은 치수가 다릅니다. 일반 배관용 10K 플랜지와 수도용 제수변/제수밸브용 플랜지는 외경과 볼트 홀 중심원 직경(PCD)이 다르게 설계되어 있어 볼트 체결이 불가능합니다.

---

6. 현장에서 플랜지를 확인하고 발주하는 순서

플랜지 규격을 조사할 때는 장비 명판 → 도면 → 실제 치수 순서로 확인하면 정리가 쉽습니다.



① 펌프 자료를 확인합니다. 제조사 외형도나 승인도에서 흡입·토출구의 크기와 플랜지 표기를 찾습니다. 모델명만으로 연결 규격을 추정하지 않습니다.



② 상대 배관의 자료를 확인합니다. 배관도, 밸브 도면, 기존 플랜지 도면에서 적용 표준과 등급을 찾습니다.



③ 자료가 불충분하면 현물을 측정합니다. 바깥지름, PCD, 볼트 구멍의 개수와 지름, 밀봉면을 확인합니다. 측정값은 플랜지를 식별하는 단서이며, 최종 판단은 해당 규격의 치수표와 대조합니다.



④ 운전 조건을 확인합니다. 이송액, 설계 압력, 온도, 플랜지 재질, 개스킷과 볼트 사양을 함께 검토합니다.



⑤ 발주 정보를 한 문장으로 정리합니다.



예를 들면 다음과 같습니다.

“펌프 토출측 100A, KS B 1511 적용 10K 연결 치수, 상대 플랜지의 PCD·볼트 구멍·밀봉면은 승인도 기준으로 확인 요청.”



정확한 치수를 확인하지 못했다면 추측해 발주하기보다 상대 플랜지 도면이나 사진을 첨부해 제조사·공급업체에 치수 확인을 요청하는 것이 안전합니다.

---

7. 실전 플랜지 규격 읽어보기





플랜지 사양은 각인을



압력등급

↓

호칭 크기

↓

재질

↓

제조정보



순으로 읽으면 쉽습니다.



다만, 각인만으로 볼트 체결 치수나

허용 사용 압력까지 확정할 수는 없습니다.

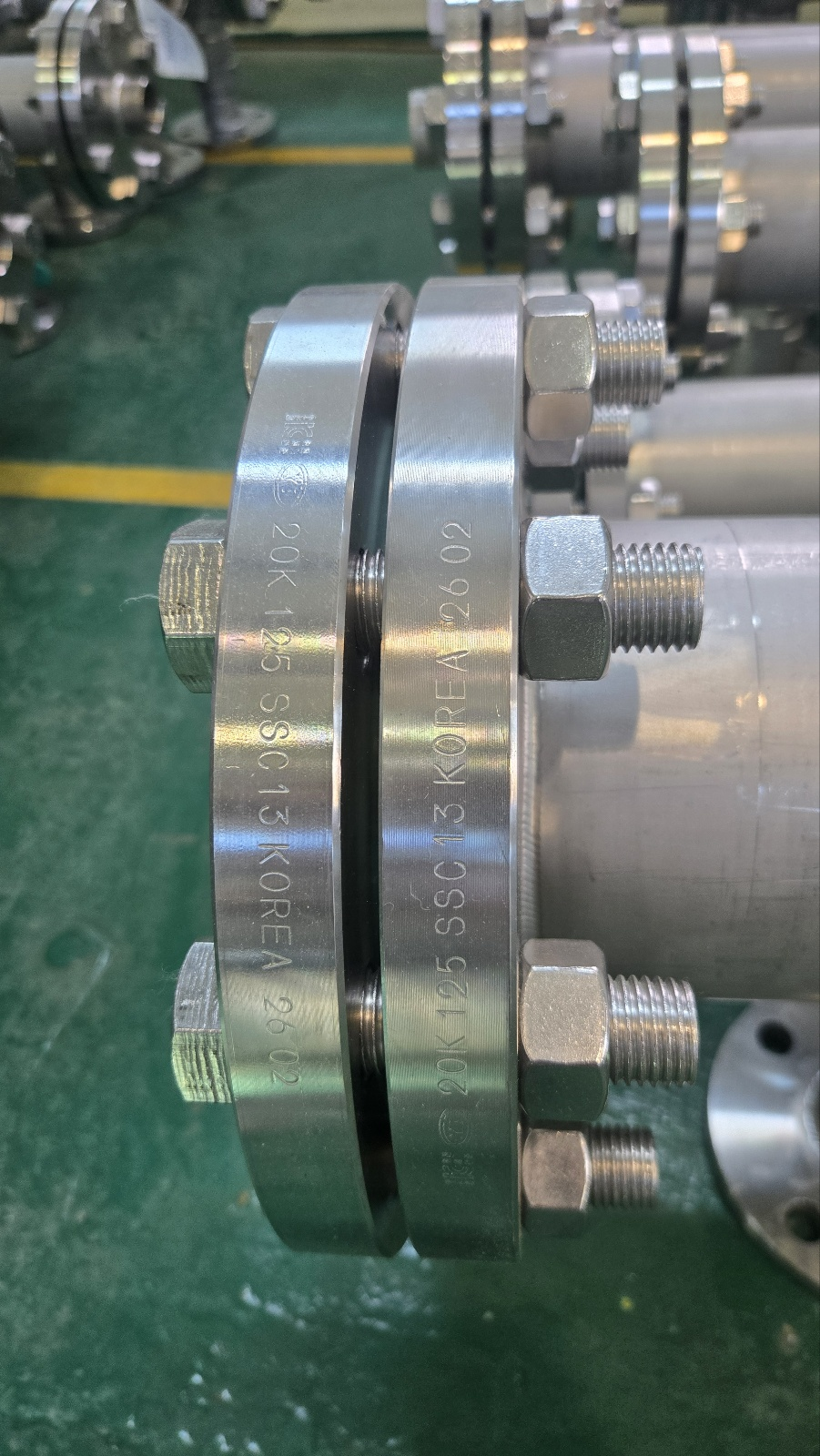

이 사진에서는

20K 125 SSC13 KOREA 2602가

각인되어 있습니다.



(1) 압력 등급 20K

압력을 K로 쓰는 것으로 보아 KS규격을 사용하는 것으로 추측해볼수 있습니다.

(실제 허용압력은 재질과 유체 온도 등

적용 조건을 함께 확인해야 합니다)

(2) 배관 연결부의 호칭 지름 125

(외경이나 실제 내경의 측정값이라는 뜻은 아닙니다)

(3) 스테인리스강 주강품의 재질 기호입니다.

(과거 KS D4103의 재질 체계와 관련되며, 해당 KS는 현재 폐지되고 단체표준으로 대체되어 있습니다)

(4) KOREA 26 02 제조국, 제조사, 추척용 코드이며

2602가 제조연월인지는 사진만으로는 확정할 수 없습니다.

---

8. 초보 엔지니어가 기억할 플랜지 핵심 정리

플랜지를 공부하면서 가장 먼저 구분해야 할 것은 크기, 압력 등급, 표준, 접합면입니다.



100A 10K 플랜지라는 짧은 표현에는 필요한 정보가 모두 담겨 있지 않습니다. 어떤 표준의 100A 10K인지, 볼트가 맞는지, 개스킷이 닿는 면이 맞는지까지 확인해야 실제 연결 가능 여부를 판단할 수 있습니다.



펌프 교체 현장이라면 플랜지 치수에 더해 흡입·토출구의 위치와 높이도 확인해야 합니다.



도면에서 이 항목들을 읽을 수 있게 되면 플랜지 규격은 외울 숫자의 집합이 아니라, 설치 오류와 누설을 줄이기 위한 확인 기준으로 보이기 시작합니다.

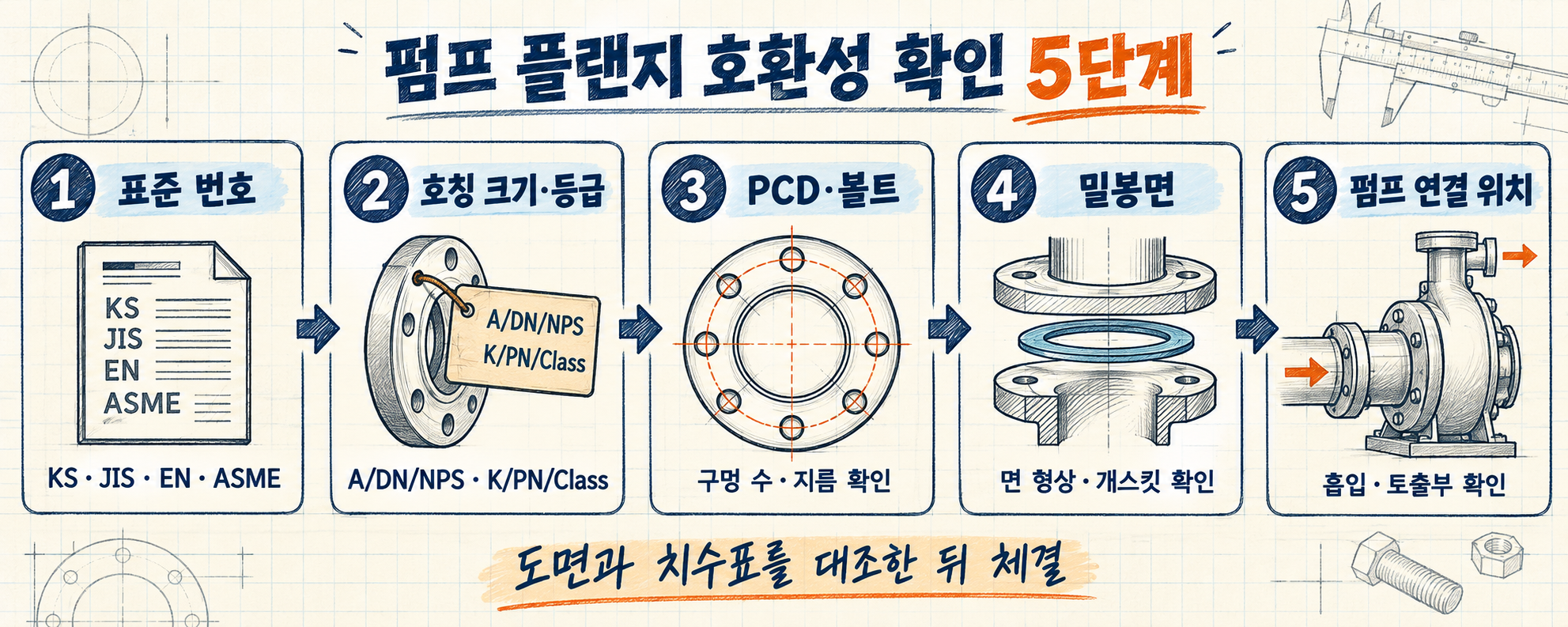

그림 : 펌프 플랜지 규격과 배관 호환성을 확인하는 다섯 단계 점검 순서



다음에는 펌프 플랜지 심화편으로 Class·K·PN·bar가 뜻하는 의미와 플랜지 선택방법, 페이싱과 가스켓 재질 선택 기준까지 살펴보도록 하며 현장에서 자주 일어나는 실수 사례도 알아보는 시간을 가져보겠습니다.

---

🔍​ FAQ



Q. 플랜지와 개스킷은 같은 부품인가요?
→ 아닙니다. 플랜지는 펌프와 배관 등을 연결하는 부위이고, 개스킷은 마주 보는 플랜지의 접합면 사이에 놓여 밀봉을 돕는 부품입니다.



Q. 10K 플랜지는 항상 10bar까지 사용할 수 있다는 뜻인가요?
→ 그렇게 단정하면 안 됩니다. 10K는 해당 표준의 압력 호칭입니다. 실제 적용 가능 조건은 표준의 압력·온도 규정과 재질, 사용 유체 등을 확인해야 합니다.



Q. KS 10K 플랜지와 JIS 10K 플랜지는 서로 연결할 수 있나요?
→ 표기만으로 판단할 수 없습니다. 해당 표준과 호칭 크기의 PCD, 볼트 구멍, 밀봉면 등 실제 연결 치수를 대조해야 합니다.



Q. ‘ANSI 150LB’와 ‘ASME Class 150’은 어떻게 이해하면 되나요?
→ 현장에서 ‘ANSI 150LB’라고 관용적으로 부르는 경우가 있습니다. 도면과 발주서에서는 적용 표준 번호(예: ASME B16.5)와 Class 150을 확인하는 편이 명확합니다. Class 150의 숫자를 허용 압력 150psi로 그대로 읽어서는 안 됩니다.



Q. 펌프를 교체할 때 플랜지만 맞으면 되나요?
→ 아닙니다. 펌프의 흡입·토출 중심 위치와 높이, 설치 치수, 배관 정렬, 운전 조건도 함께 확인해야 합니다.
