수중펌프라고 해서 모두 같은 구조의 펌프는 아닙니다.
깨끗한 물을 이송하는 펌프와 하수·오수·슬러지를 이송하는 펌프는 임펠러 구조부터 다르며, 유체에 포함된 고형물과 섬유질의 종류에 따라 볼텍스, 채널, 그라인더, 초퍼, 논클로그 등 다양한 구조가 사용됩니다.
이번 글에서는 수중펌프의 기본 작동원리부터 각 펌프의 임펠러 구조, 고형물 처리방식, 유량·양정 특성, 실제 적용분야와 선정 기준까지 쉽게 정리해보겠습니다.
1. 수중펌프(침수식 펌프)란 무엇인가?
일반적으로 펌프는 땅 위에 있고 긴 빨대로 물을 빨아올리는 구조이지만,
수중펌프는 펌프와 모터가 완벽히 방수처리되어 물속(우물/하수조/빗물/저류조 등)에 직접 들어가 물을 위로 밀어올리는 펌프입니다.
펌프 자체가 액체에 잠겨 있기 때문에 일반 육상펌프보다 흡입조건이 유리하고 프라이밍 문제가 적지만, 흡입부 압력이 충분히 낮아져 액체의 증기압 이하가 되면 캐비테이션(Cavitation :공동현상*¹)이 발생할 수 있습니다.
*¹캐비테이션(Cavitaion, 공동현상) : 펌프 내부의 국부 압력이 액체의 포화증기압 이하로 떨어지면서 증기 기포가 발생하고, 이후 압력이 높은 영역에서 기포가 붕괴하는 현상.
유체의 속도가 높아지면 액체의 압력이 낮아지는데 이 때 압력이 포화증기압 이하로 낮아지면 액체 내 증기 기포가 발생합니다.
발생된 기포가 소멸할 때 소음이나 진동이 발생하고 벽에 부딪히면 침식의 원인이 되기도 합니다.
※ 캐비테이션이 펌프에 미치는 영향 : 기포 붕괴 → 소음·진동 → 임펠러 표면 침식 → 성능저하
2. 수중펌프 종류를 나누는 기준
수중펌프는 설치환경, 내부 구조, 고형물 처리 능력, 이송 유체 및 운전 성능에 따라 최적의 형태로 구분되며, 현장 조건에 맞춰 알맞은 사양을 선정해야 합니다.
수중펌프는 종류가 있는데 어떤 기준이 있으며 어떠한 특징이 있는지 간단하게 살펴보겠습니다.
(1) 설치방식에 따른 분류

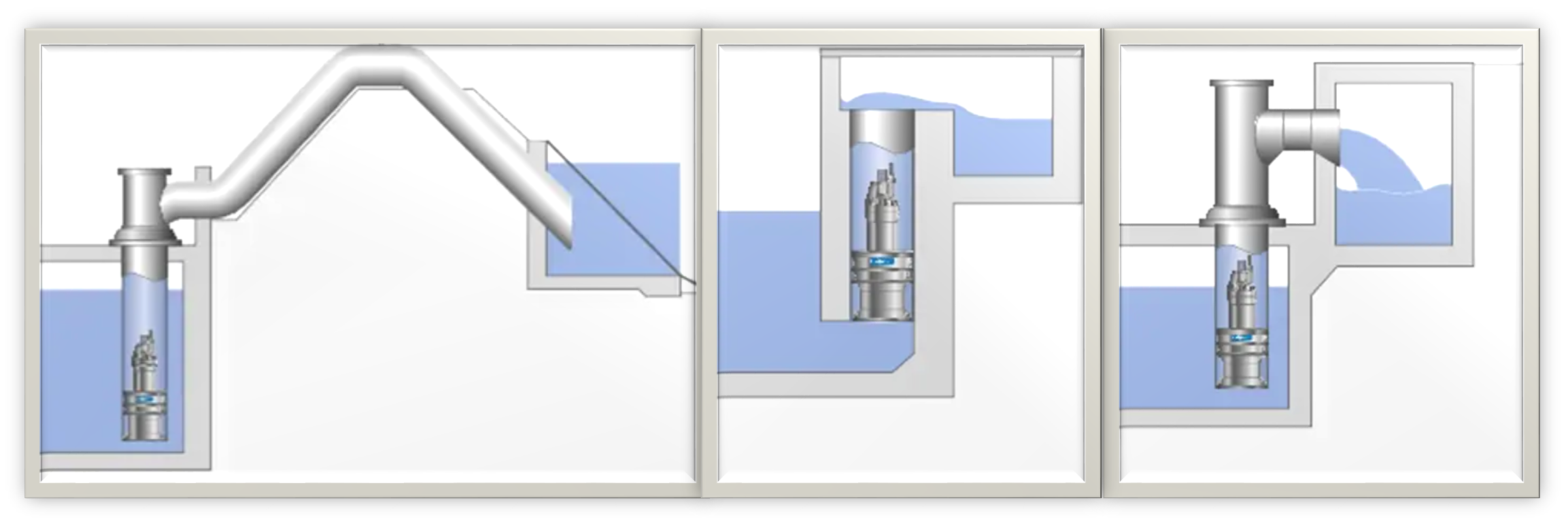

- 일반 수중 설치형 : 펌프 본체를 수중에 완전히 침전시켜 사용하는 가장 기본적인 방식입니다.
- 자동탈착식 : 가이드 레일을 따라 펌프가 수직으로 승하강하며 배관과 자동으로 결합/분리되어, 인양 작업 없이 편리하게 유지보수할 수 있습니다.
- 컬럼 설치형 : 수직으로 고정된 컬럼 파이프에 펌프를 장착하여 대용량 배수 및 토목 현장에 주로 사용됩니다.
(2) 임펠러 구조에 따른 분류
- 볼텍스 : 와류(소용돌이)를 발생시켜 고형물이 임펠러를 직접 통과하지 않고 배출되므로 막힘 현상이 적습니다.
- 싱글채널 : 1개의 유로를 형성하여 비교적 큰 이물질 통과와 안정적인 효율을 동시에 확보합니다.
- 멀티채널 : 다중 유로 구조로 효율이 우수하며 오수 및 일반 배수에 적합합니다.
- 축류 : 유체가 회전축 방향으로 직선 흐름을 만들어 대유량·저양정에 최적화되어 있습니다.
- 사류 : 축류와 원심류의 중간 특성을 가져 중양정·대유량 이송에 유리합니다.
- 스크루형 : 나선형 날개 구조로 섬유질이나 고점도 유체를 밀어내는 데 탁월합니다.
(3) 고형물 처리방식에 따른 분류
- 논클로그 : 임펠러와 케이싱 내부의 막힘을 방지하도록 설계되어 이물질 배출이 원활합니다.
- 그라인더 : 내장된 고강도 커터가 고형물을 잘게 갈아서(분쇄) 이송합니다.
- 초퍼 : 강력한 절단 날이 비닐, 천 등 질긴 섬유질 이물질을 잘라내어 엉킴을 차단합니다.
(4) 취급 유체에 따른 분류
- 청수 : 모래나 이물질이 없는 깨끗한 물입니다.
- 오수 : 화장실 변기 오물이나 생활 배수 등을 포함하는 유체입니다.
- 하수 : 빗물(우수)과 생활 오수가 혼합되어 유입되는 종합 하수입니다.
- 슬러지/슬러지 : 침전물이나 고체 입자가 고농도로 포함되어 유동성이 낮은 유체입니다.
(5) 운전 특성에 따른 분류
- 저양정·대유량 : 물을 높이 올릴 필요는 없지만, 많은 양을 빠르게 배출해야 할 때 사용합니다.
- 중양정 : 일반적인 건물 급배수나 표준적인 양정·유량 조건에 적합합니다.
- 고양정·소유량 : 높은 고도나 원거리로 물을 강하게 밀어 올려야 할 때 사용합니다.
3. 대표적인 수중펌프 소개
(1) 컬럼식 펌프(Column Pump)
컬럼(Column)은 '열(세로줄)'을 의미합니다.
컬럼식 펌프는 "거대한 파이프 기둥 속에서 작동하는 대형 대포 펌프"에 비유할 수 있습니다.
○ 작동 방식 및 임펠러 구조 : 긴 원통형 기둥(컬럼 파이프)내부에 펌프를 쏙 집어넣어 설치합니다.
주로 프로펠러 모양의 축류(Axial-flow)*²또는 사류(Mixed-flow)*³임펠러를 사용합니다.
*² 축류(Axial-flow)임펠러 : 회전 중심축과 평행한 직선(축)방향으로 유체를 밀어내는 임펠러
낮은 압력(양정)조건에서 대량의 액체를 이동시키는데 특화되어 있음.
원심(Centrifugal)임펠러는 회전 시 발생하는 원심력을 이용하여 축 방향으로 들어와서 반경방향(직각 90도)으로 유체가 튕겨나가는 반면,
축류(Axial-flow)임펠러는 날개의 양력(밀어내는 힘)을 이용하여 축 방향으로 들어와서 축 방향(직선)으로 유체가 나가는 특성을 가집니다.
*³ 사류(Mixed-flow)임펠러 : 원심임펠러와 축류 임펠러의 중간형태로
유체가 축 방향으로 들어와서 축과 경사진 대각선 방향(원심 방향과 축 방향의 중간)으로 빠져나가는 임펠러입니다.
물을 많이(대유량) 그리고 적당한 높이(중양정)로 밀어 올릴 필요가 있는 곳에 알맞습니다.
○ 적용 분야 : 도시 빗물 펌프장, 대규모 농업용수 공급, 하수처리장 대형 유입 배수
○ 특징 : 물을 아주 높은 곳까지 올릴 필요는 없지만, 엄청난 양의 물을 한 번에 퍼내야 할 때(대유량 ·중저양정) 사용합니다.
기둥 관을 따라 수평/수직으로 펌프를 쉽게 넣고 뺄 수 있어 유지보수가 편합니다.
(2) 저양정 대유량 펌프(Low-Head High-Flow Pump)
저양정 대유량 펌프를 영어로는 'Low-Head High-Flow Pump' 이므로 물을 끌어올리는 높이차(양정)가 극히 낮다는 의미입니다.
저양정 펌프는 일반적으로 낮은 양정에서 큰 유량을 처리*하도록 설계되어 있는 경우가 많습니다.
하수처리장이나 워터파크 등에 사용할 때는 실무자들이 '저양정 대유량 내부반송펌프'라고 하기도 합니다.
쉽게 "수영장 물을 바로 옆 칸으로 살짝 넘겨주는 거대한 물개비"로 비유할 수 있습니다.
※ 많은 사람들이 실수하는 것이 '양정이 낮으면 유량이 높다'라고 말하는 것입니다. 대부분의 펌프들이 그렇게 설계되긴 하지만 펌프의 유량과 양정관계는 펌프 형식·임펠러·회전수·운전점·시스템 곡선 등에 의해 결정되므로 이를 일반화하는 것은 다소 무리가 있는 표현입니다.
○ 작동 방식 및 임펠러 구조 : 양정(물을 끌어올리는 높이차, TDH)이 1~3m 수준으로 극도로 낮은 조건에 최적화된 축류 임펠러 구조를 가집니다.
○ 적용 분야 : 하수처리장 내부 질산화액 반송(Internal Recirculation), 슬러지 순환, 수로와 수로 사이 물 옮기기
○ 특징 : 높이 차이가 거의 없는 곳에서 많은 양의 물을 이동시킬 때 일반 펌프를 사용하면 전력이 크게 낭비됩니다. 극하단 헤드펌프는 미세한 높이차에 특화되어 최소한의 에너지로 대용량 유체를 이송합니다.
(3) 초퍼 펌프(Chopper Pump)
영어 chop은 동사로 '자르다'라는 의미를 가집니다.
초퍼펌프는 "입구에 날카로운 가위/작두가 달려있어 걸리는 걸 싹둑 자르는 펌프"로 비유할 수 있습니다.

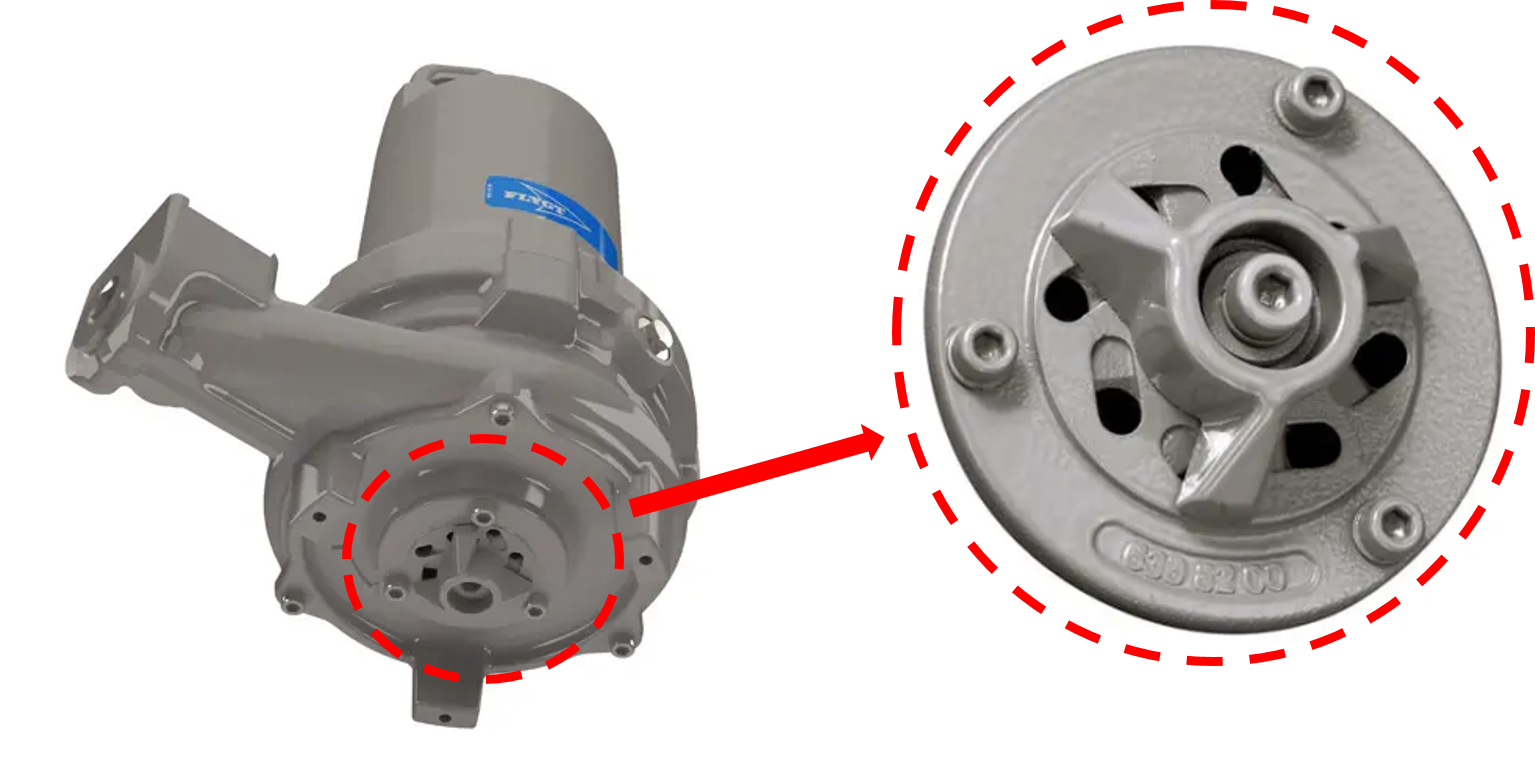

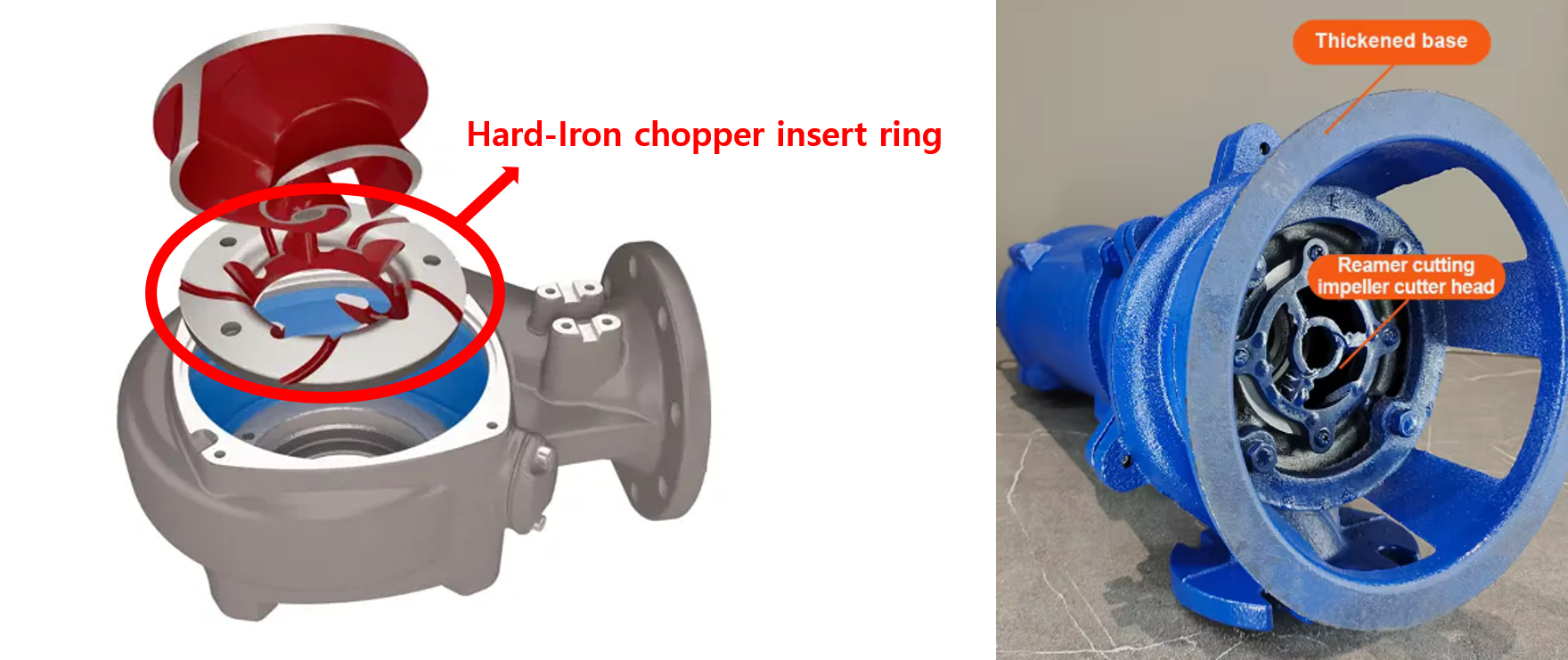

○ 작동 방식 및 임펠러 구조 : 펌프 흡입구(입구) 전면 또는 임펠러 부근의 고정 칼날과 회전 칼날이 설치되어 물티슈, 비닐, 헝겊, 노끈 등이 들어오면 가위처럼 싹둑 잘라서(Choping) 펌프 내부로 보냅니다.
○ 적용 분야 : 축산 분뇨 처리장, 물티슈가 많이 들어오는 하수처리장, 식품 공장 폐수
○ 특징 : 물티슈·섬유질·비닐·끈 등의 이물질을 절단해 임펠러 막힘이나 축 주변 감김(ragging)위험을 줄이는 것이 목적이자 특징입니다.
(4) 그라인더 펌프(Grinder Pump)
그라인더 펌프는 믹서기처럼 음식이나 이물질을 믹서기처럼 맷돌로 완전히 갈아버리는 펌프로 비유할 수 있습니다.
○ 작동 방식 및 임펠러 구조 : 흡입구 가장 앞쪽에 고속 회전하는 커터 디스크(그라인더 날)가 장착되어 있어, 고형물을 죽(Slurry)상태로 미세하게 부수어 임펠러로 보냅니다.
※ 초퍼펌프와의 비교 : 초퍼펌프는 '잘리다' 느낌이라면 그라인더 펌프는 '갈리다', '짓이기다', '으깬다'라는 느낌이 강하다고 할 수 있습니다
○ 적용 분야 : 산간 지역 하수관로, 소형 굵기(DN32~50)의 압송 배관을 쓰는 가정/건물 오수 배수.
○ 특징 : 이물질을 미세 입자로 완벽히 갈아버리기 때문에, 배관 굵기가 얇아도 막히지 않고 먼 거리나 높은 곳(고양정, 소유량)으로 오수를 쏘아 올릴 수 있습니다.
| 구분 | 초퍼펌프 | 그라인더펌프 |
| 처리방식 | 절단 | 분쇄 |
| 핵심 목적 | 긴 섬유질·이물질 절단 | 고형물을 작은 입자로 분쇄 |
| 유량 | 비교적 큰 유량 대응 가능 | 상대적으로 소유량 |
| 양정 | 중간 영역이 많음 | 비교적 높은 압송에 활용 |
| 적용 | 분뇨·산업폐수·하수 | 소구경 압송 하수 |
| 이미지 | 가위 | 믹서/분쇄기 |
[초퍼펌프와 그라인더펌프 차이표]
(5) 볼텍스 펌프(Vortex Pump)
볼텍스(Vortex)는 '와류', '소용돌이'라는 의미를 담고 있습니다.
볼텍스 펌프는 물회오리를 만들어 이물질이 날개에 부딪히지 않고 지나가게 하는 펌프로 쉽게 표현할 수 있습니다.

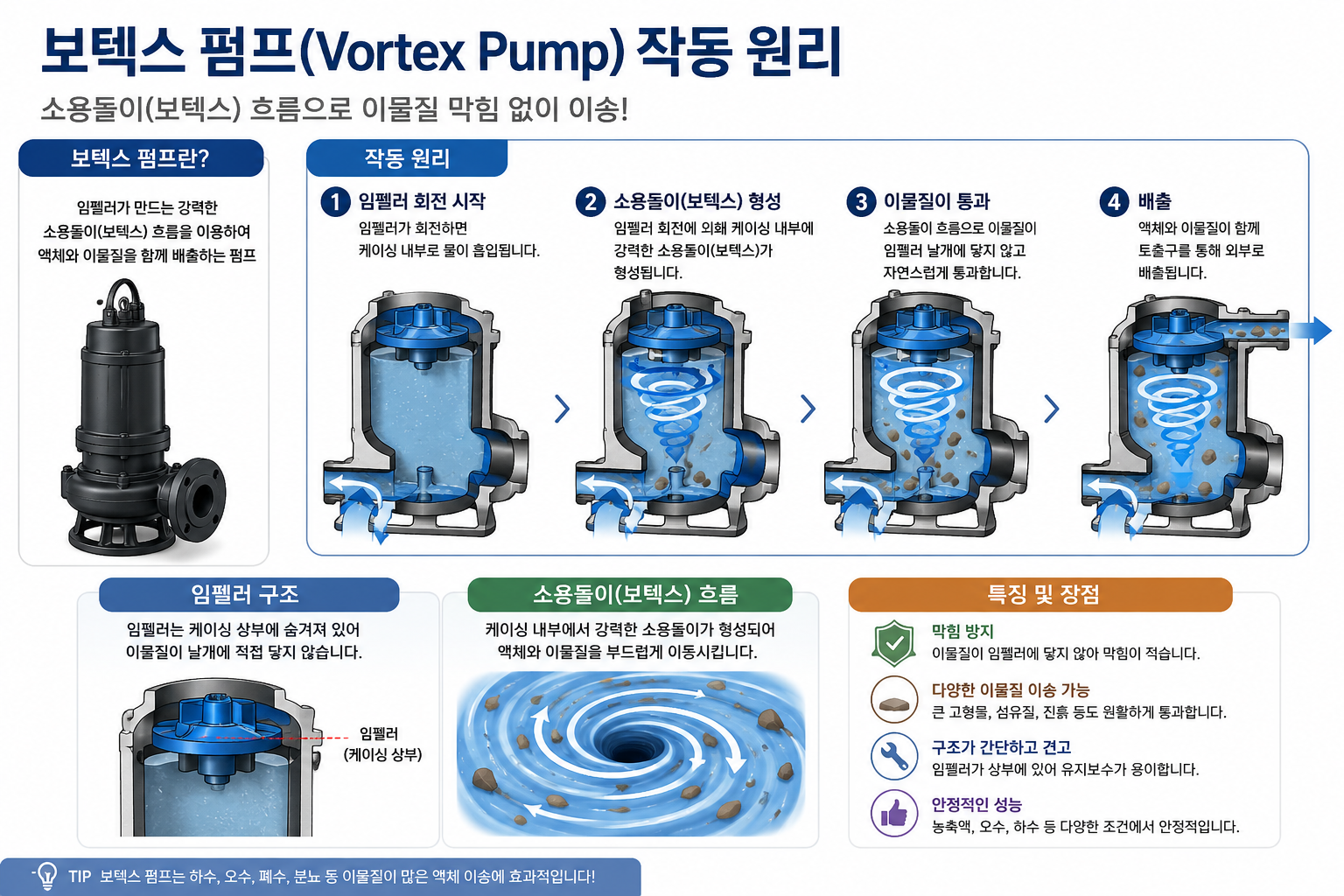

○ 작동방식 및 임펠러 구조 : 임펠러가 펌프 케이싱 상단 뒤쪽으로 들어가 숨어 있습니다. 임펠러가 돌면 케이싱 내부에 강력한 물회오리(Vortex)가 생겨, 회오리 바람의 힘으로 물과 이물질이 배출됩니다.
○ 적용 분야 : 자갈이나 고형물이 섞인 하수, 섬유질 오폐수, 슬러지 이송
○ 특징 : 이물질이 임펠러 날개에 직접 부딪히거나 걸릴 확률이 극히 낮습니다. 고형물과 임펠러의 직접 접촉을 줄일 수 있어 막힘 위험을 낮추는데 유리하며, 소용돌이를 거쳐 에너지를 전달하므로 수력 효율은 일반 펌프보다 약간 낮습니다.
(6) 채널 임펠러 펌프(Channel Impeller Pump)
채널형 임펠러(Channel Impeller)는 펌프 내부에서 유체가 지나가는 독립된 통로(채널)를 형성한 회전 날개를 가진 펌프로
원통형 미끄럼틀 통도(1개~3개)를 만들어 알갱이가 쏙 지나가게 하는 펌프에 비유할 수 있습니다.

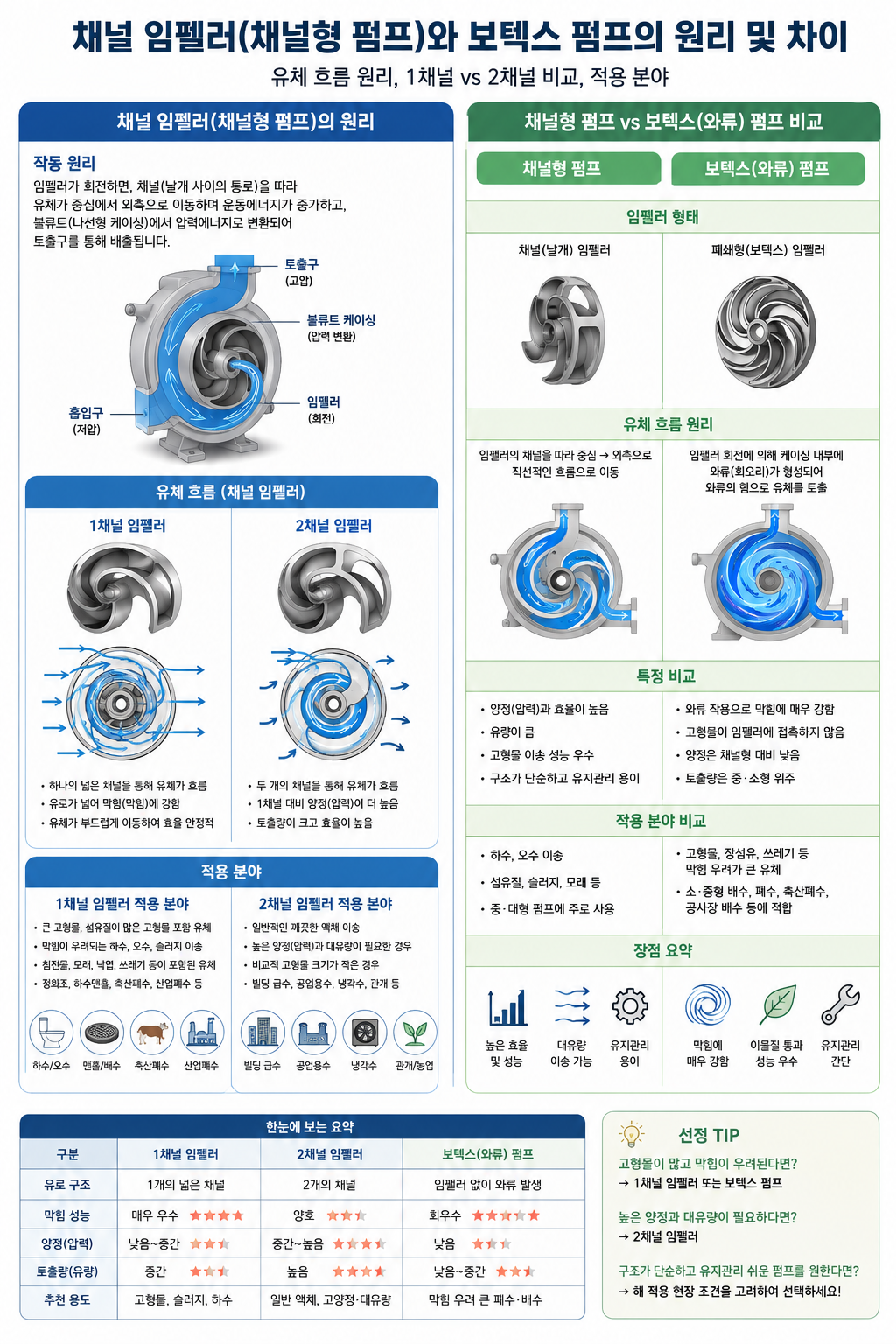

볼텍스펌프 vs 채널펌프, 무엇이 다를까요?
○ 작동 방식 및 임펠러 구조 : 임펠러 내부에 1개(Single Channel), 2개(Double Channel)등의 넓은 터널형 통로가 뚫려 있습니다.
○ 적용 분야 : 도시 하수도 펌프장, 빗물 ·오수 겸용 민간 빌딩 지하 배수조.
○ 특징 : 구형 고형물(Ball Passage)이 막힘없이 통과할 수 있는 통로 크기를 확보하면서도, 볼텍스 펌프보다 높은 에너지 효율을 제공하는 표준 오폐수 펌프입니다.
※ 추가지식 : 오폐수 펌프를 선정할 때는 단순히 kW·유량·양정만 보는 것이 아니라 고형물 통과경(Free Passage)도 중요합니다.
예를 들어 Ø80mm 고형물 통과가 가능하다는 것은 펌프 내부의 유로가 일정 크기의 고형물을 통과시킬 수 있도록 설계되었다는 의미입니다.
(7) 슬러리펌프(Slurry Pump)
슬러리(Slurry)는 액체와 고체의 혼합물이라는 뜻으로 고체가 섞여있는 유체를 펌핑하기 위해서는 매우 튼튼해야 할 것 같습니다.
돌멩이와 모래, 흙탕물 속에서도 부서지지 않는 철갑 아머를 가진 펌프에 비유하는게 적절하지 싶습니다.

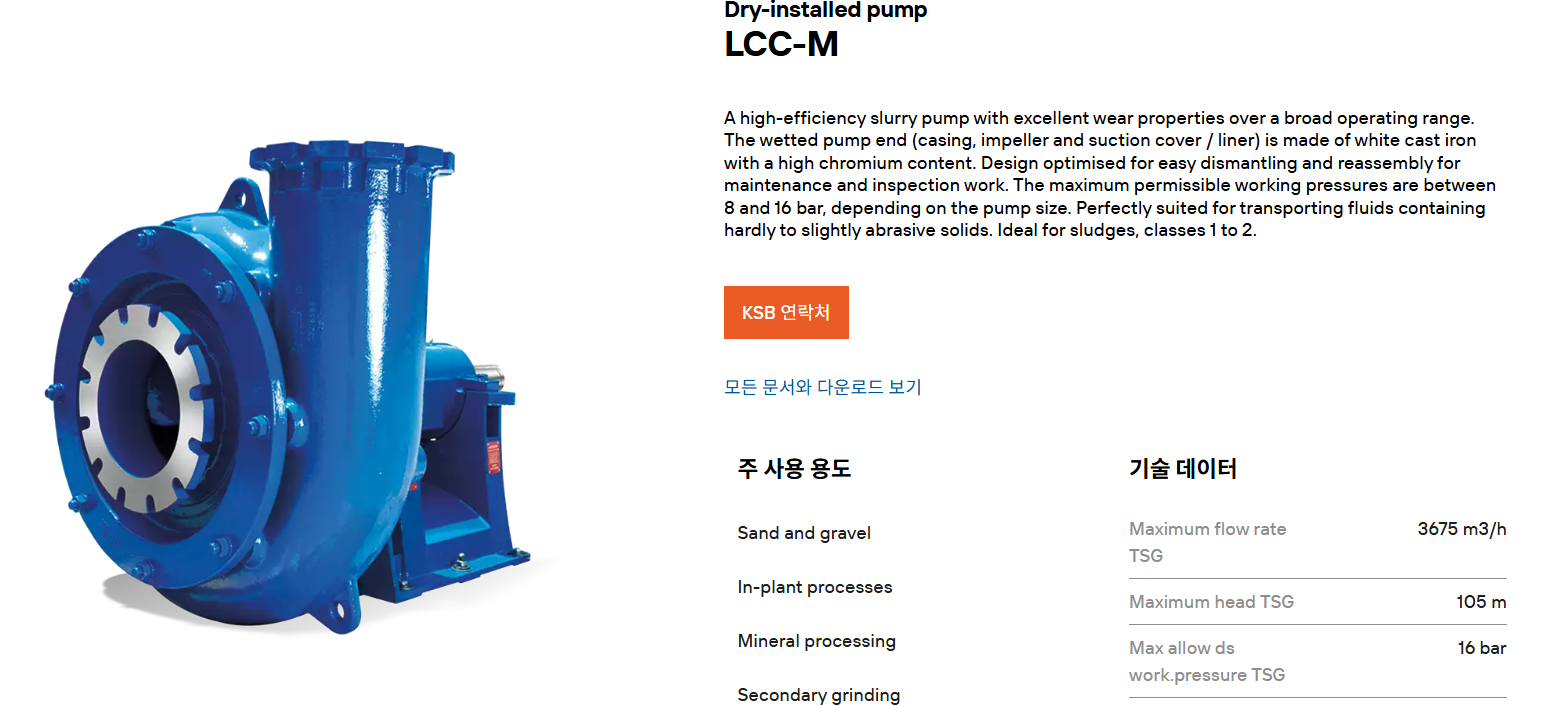

○ 작동 방식 및 임펠러 구조 : 진흙, 모래, 자갈, 광산 찌꺼기 등 마모성이 극도로 강한 유체를 퍼내기 위해 고크롬 합금(High Chrome), 경화 주철 또는 두꺼운 고무 라이너로 내부를 무겁고 튼튼하게 제작되어 있습니다.
일반 오폐수 펌프가 섬유질이나 비교적 부드러운 고형물의 막힘 방지가 중요하다면, 슬러리펌프는 모래·광물처럼 마모성이 강한 입자에 견디는 내마모 설계가 핵심입니다.
○ 적용 분야 : 광산, 건설 현장 준설, 제철소, 모래 채취장, 하천 준설선
○ 특징 : 액체 속에 포함된 입자의 긁힘과 충격을 견디는 내마모성(Wear Resistance)이 핵심 설계요소입니다.
(8) 논클로그 펌프(Non-clog Pump)
클로그(Clog)는 고장, 막힘이라는 뜻인데 Non-clog라함은 막힘이 없는 펌프 정도로 표현될 것 같습니다.
'막히지 않도록 설계한' 오폐수 전용 펌프의 카테고리로 표현하는게 적절하겠네요.
Non-clog는 반드시 하나의 특정 임펠러 형상을 의미하는 것은 아닙니다. 제조사에 따라 싱글채널, 스크루형, 개방형 등 다양한 설계로 막힘을 줄일 수 있습니다.

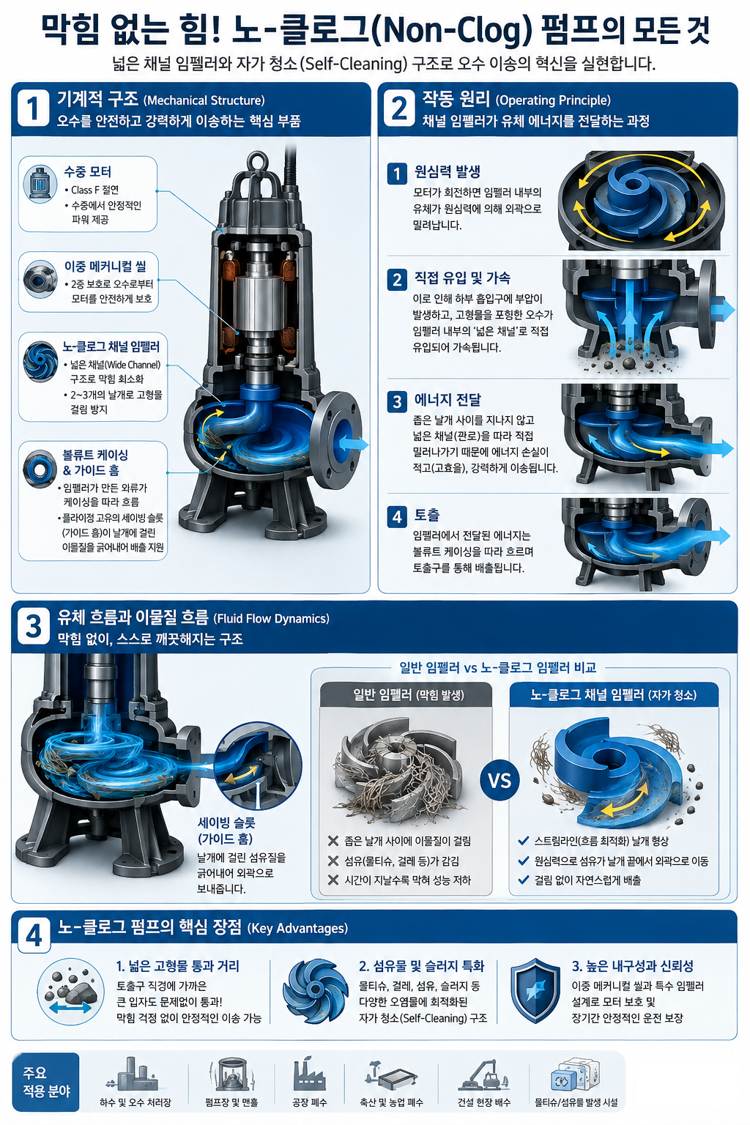

○ 작동 방식 및 임펠러 구조 : 오폐수 속 섬유질이나 고형물이 걸리지 않도록 임펠러 입구 유선형 곡선, 단일 채널, 또는 스크루(Screw) 형태 등 막힘 방지 기술이 적용된 펌프의 총칭입니다.
○ 적용 분야 : 하수처리장 유입 펌프, 분뇨 처리장, 공장 폐수 처리장
○ 특징 : 오폐수용 펌프의 기본 성능 척도로, 큰 고형물 통과 직경을 확보하는 기술이 적용되어 있습니다.
3. 핵심 차이점 비교
| 펌프 종류 | 이물질 처리 방식 | 양정(높이) 및 유량 특성 | 주요 임펠러 구조 |
추천 애플리케이션
|
| 컬럼식 펌프 | 일반 이물질 (대형 배수) | 저양정 / 대유량 | 축류 / 사류 임펠러 |
빗물 펌프장, 대형 농업 용수
|
| 저양정 대유량펌프 | 이물질 적음 (액체 위주) | 극저양정 / 대유량 | 프로펠러형 축류 임펠러 |
하수처리장 내부 질산화액 반송
|
| 초퍼펌프 | 입구에서 싹둑 잘라냄 | 중양정 / 중유량 | 고정/회전 절단 날 + 임펠러 |
축산 분뇨, 물티슈 하수조
|
| 그라인더펌프 | 입구에서 곱게 갈아버림 | 고양정 / 소유량 | 고속 회전 그라인딩 커터 |
얇은 관로를 쓰는 건물 오수
|
| 볼텍스펌프 | 소용돌이 힘으로 안 부딪힘 | 중저양정 / 중유량 | 케이싱 뒤로 들어간 임펠러 |
자갈/섬유질 포함 오폐수
|
| 채널임펠러펌프 | 넓은 터널 통로 직접 통과 | 중양정 / 중대유량 | 1~3개 채널(터널) 임펠러 |
일반 도시 하수 및 빌딩 오수
|
| 슬러리펌프 | 내마모 재질로 견딤 | 중고양정 / 중유량 | 고크롬/특수 합금 임펠러 |
광산, 모래 채취, 건설 준설
|
| 논클로그 펌프 | 걸리지 않게 특수 곡선 설계 | 중양정 / 중대유량 | 채널/스크루 막힘방지 구조 |
하수 및 분뇨 처리장 유입부
|
4. 상황별 펌프 선정 가이드
○ 빗물을 아주 많이 배수해야 한다
→ 축류/사류·컬럼형
○ 일반 생활하수를 처리한다
→ 채널 또는 논클로그
○ 물티슈·섬유질이 많다
→ 초퍼 또는 막힘 방지형
○ 작은 배관으로 멀리 압송한다
→ 그라인더
○ 고형물이 많고 막힘이 걱정된다
→ 볼텍스
○ 모래·광물 입자가 많다
→ 슬러리
○ 하수처리장 내부반송처럼 양정이 매우 낮다
→ 저양정 대유량 축류형
펌프 종류만 보고 선정해서는 안됩니다.
실제 선정에서는 최소한
유량(Q),
전양정(TDH),
고형물 크기,
섬유질 여부,
유체 농도,
점도,
마모성,
배관구경,
설치방식,
모터 출력,
운전빈도 등을
종합적으로 판단하고 선정하여야 합니다.
👨🏫 FAQ
Q. 수중펌프와 일반펌프의 가장 큰 차이는 무엇인가요?
→ 수중펌프는 모터와 펌프가 액체 속에서 운전할 수 있도록 설계되어 별도의 흡입배관과 프라이밍이 필요하지 않은 경우가 많습니다.
Q. 오수에는 볼텍스와 채널 중 어떤 것이 좋나요?
→ 막힘 방지가 최우선이면 볼텍스가 유리할 수 있고, 효율과 고형물 통과를 함께 고려하면 채널형이 유리할 수 있습니다. 실제 선정은 고형물 크기와 섬유질 특성을 확인해야 합니다.
Q. 그라인더와 초퍼펌프의 차이는 무엇인가요?
→ 초퍼는 이물질을 절단하는 개념이고 그라인더는 고형물을 더 작은 입자로 분쇄해 소구경 배관으로 압송하는 데 활용됩니다.
Q. 수중펌프도 캐비테이션이 생기나요?
→ 가능합니다. 침수 설치로 흡입조건은 유리하지만 운전조건에 따라 국부 압력이 증기압 이하로 내려가면 캐비테이션이 발생할 수 있습니다.
